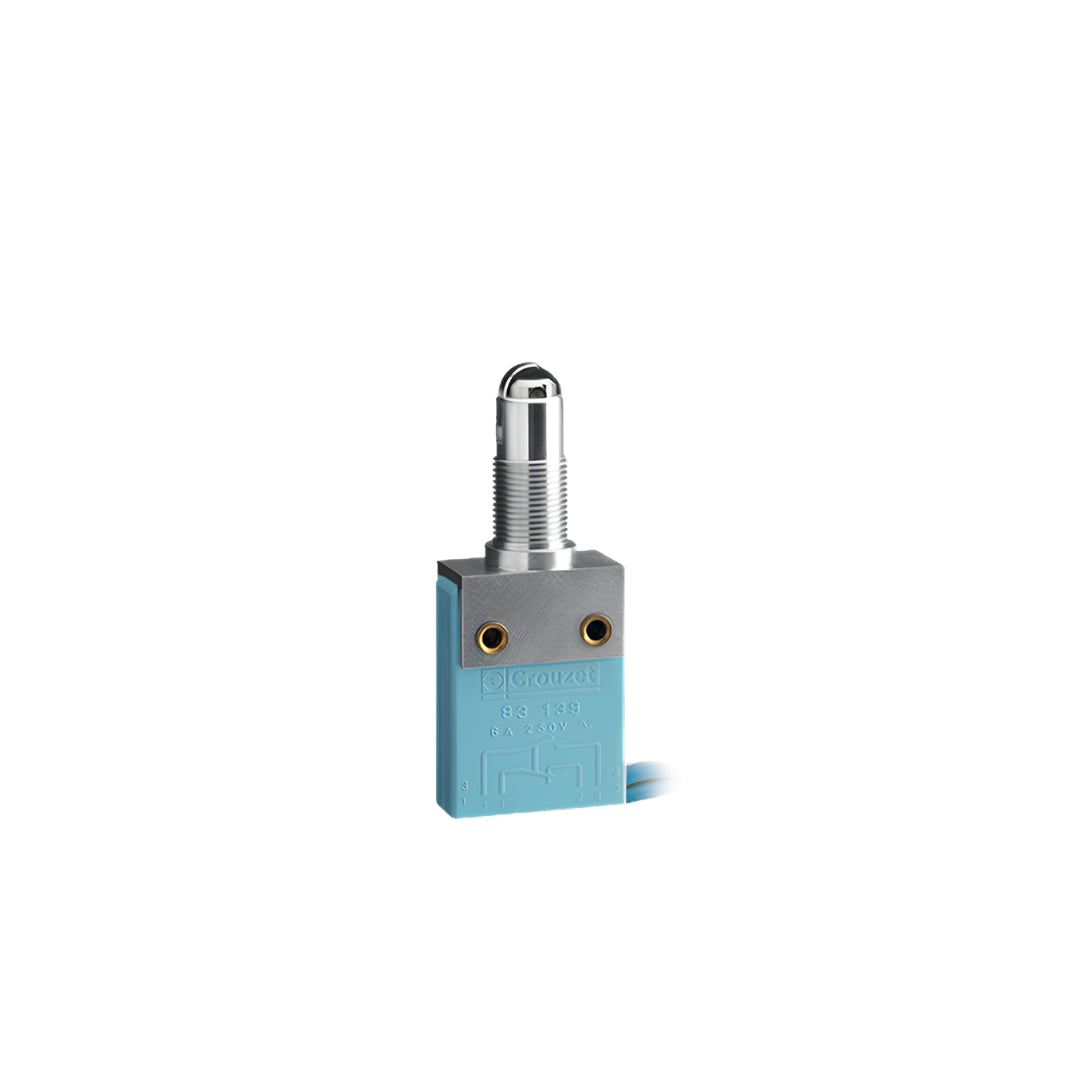

ลิมิตสวิตช์ Limit Switch Crouzet MINIATURE DOUBLE BREAK code 83139

ลิมิตสวิตช์รหัส 83139 คืออุปกรณ์คุณภาพจากซีรีส์ Miniature Low DT ที่ได้รับการออกแบบโครงสร้างทางวิศวกรรมมาอย่างดีเพื่อใช้ในระบบอุตสาหกรรม มีจุดเด่นด้านการตอบสนองที่แม่นยำสูง รองรับการตรวจจับได้อย่างไร้ที่ติ อายุการใช้งานที่ยาวนานคุ้มค่าต่อการลงทุน ช่วยลดต้นทุนในการซ่อมบำรุงในระยะยาว ช่วยให้การควบคุมเครื่องจักรหรือกระบวนการผลิตเป็นไปอย่างต่อเนื่อง

คุณสมบัติ

• โครงสร้างเป็นแบบสวิตช์จิ๋วที่ใช้ระบบตัดวงจรหน้าสัมผัสคู่ (Miniature Double Break)
• มีความสามารถทนทานกระแสความร้อนทางไฟฟ้าได้สูงที่สุดถึง 11 แอมแปร์
• เหมาะต่อการประยุกต์ใช้ในพื้นที่ที่มีบรรยากาศเสี่ยงระเบิด (II2G Ex d)
• ออกแบบให้กันน้ำได้ลึกเทียบเท่า IP67 หรือสูงกว่า
• ความเร็วช้าสุดที่ใช้กระตุ้นระบบการทำงานกลไก (Min. actuating speed) ทำได้ที่ 0.01 มม./วินาที

ข้อมูลจำเพาะ

• ใช้กลไกการตัดวงจรแบบแยกหน้าสัมผัสคู่ (Double Break)
• ทนทานต่อพิกัดกระแสความร้อนสูงสุดที่ระดับ 11 A
• ใช้แรงต้านทานการกระทำขั้นต่ำสำหรับการเคลื่อนที่สั่งงาน 3.5 N
• ระดับการป้องกันสิ่งแปลกปลอมครอบคลุมถึงมาตรฐาน IP67
• ดีไซน์หน้าสัมผัสพร้อมขั้วคู่เพื่อเพิ่มความปลอดภัยให้แก่ระบบไฟฟ้าในตัวเครื่อง

หัวข้อรายการ (Parameter)	รายละเอียดข้อมูล (Specification Details)
ความกว้าง (Width)	ประมาณ 9 มม. (เฉพาะตัวบอดี้หลัก)
ความยาว (Length)	ประมาณ 24 มม. (เฉพาะตัวบอดี้หลัก)
ความลึก / ความหนา (Depth)	ประมาณ 30.7 มม.
รูปแบบการยึดน็อต (Fixing)	แบบมาตรฐาน 4 รู (4 holes) แบบ 2 รู (2 holes)
ตำแหน่งรีเซ็ตสูงสุด (Maximum rest position)	ประมาณ 8.8 มม. ถึง 9.8 มม. (ขึ้นอยู่กับการเลือกรูปแบบรูกลุ่ม A หรือ B)
ตำแหน่งการทำงาน (Operating position)	อยู่ที่ประมาณ 7.7 ± 0.4 มม. หรือ 8.7 ± 0.4 มม.
ระยะ Overtravel ขั้นต่ำ	0.25 มม.
ระยะ Differential travel สูงสุด	0.35 ± 0.1 มม.
ช่องว่างหน้าสัมผัส (Contact gap)	0.3 x 2 มม.

ข้อมูลทางเทคนิค

• สายเคเบิลหุ้มด้วยฉนวนโพลียูรีเทน (PUR) ที่มีความทนทานต่อการถูกบาดและรอยขีดข่วนจากของมีคมเป็นเยี่ยม
• พิกัดการทำงานในสภาวะโหลดความต้านทาน (Resistive load) สามารถขับกระแสได้สูงสุด 5A 250VAC
• ระยะห่างของจุดตัดวงจร (Contact opening) กว้างเป็นพิเศษตามมาตรฐานความปลอดภัยสำหรับการยกเลิกคำสั่งฉุกเฉิน
• ทนทานต่อการชะล้างด้วยน้ำแรงดันสูงและน้ำร้อน (มาตรฐาน IP69K) เหมาะสำหรับอุตสาหกรรมอาหารและเครื่องดื่ม
• ใช้โครงสร้างแบบบล็อกประกอบ (Modular design) ทำให้สามารถเปลี่ยนเฉพาะส่วนหัวขับได้โดยไม่ต้องเดินสายไฟใหม่

เอกสารข้อมูล

ลิมิตสวิตช์ Limit Switch Crouzet MINIATURE DOUBLE BREAK code 83139 Data Sheet
