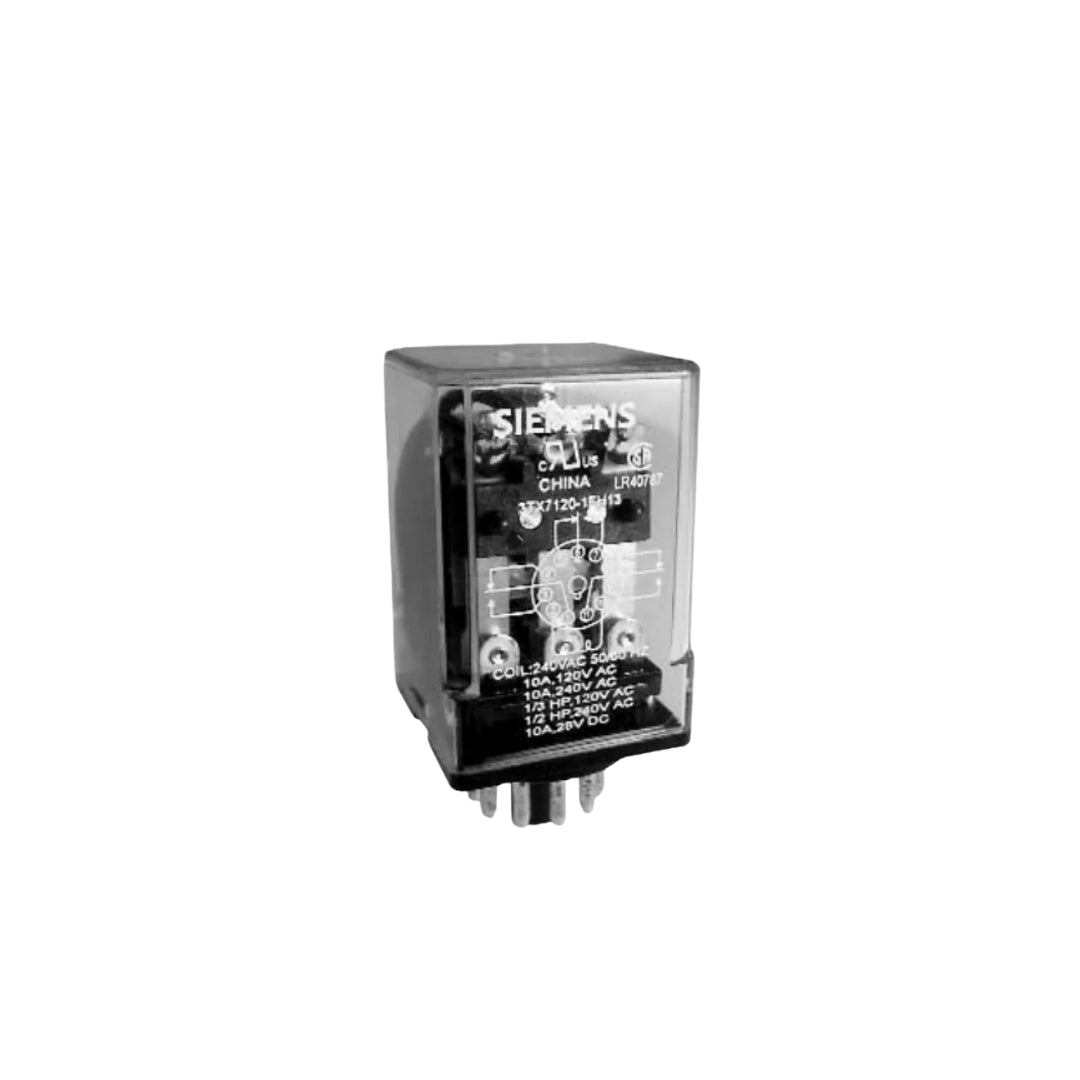

รีเลย์ Relay SIEMENS code 3TX7120-1DF03
รีเลย์ Relay SIEMENS code 3TX7120-1DF03
SIEMENS
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
842.69 ฿
ราคาปกติ
ราคาโปรโมชัน
842.69 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด รีเลย์ Relay SIEMENS code 3TX7120-1DF03
รีเลย์ Relay SIEMENS รหัส 3TX7120-1DF03 สะท้อนให้เห็นถึงความมุ่งมั่นของแบรนด์ SIEMENS ในการผลิตอุปกรณ์ไฟฟ้าที่ผ่านการรับรองมาตรฐานสากลด้านความปลอดภัยขั้นสูงสุด โครงสร้างของรีเลย์รุ่นนี้ใช้วัสดุไม่ลามไฟและมีคุณสมบัติความเป็นฉนวนไฟฟ้าที่ดีเยี่ยม ช่วยลดความเสี่ยงในการเกิดไฟฟ้าลัดวงจรระหว่างขั้ว การทำงานของคอยล์มีความไวต่อการรับสัญญาณกระตุ้นแม้เพียงเล็กน้อย ทำให้สามารถใช้เป็นวงจรขยายสัญญาณให้กับเซ็นเซอร์อุตสาหกรรมได้ เป็นชิ้นส่วนที่มีบทบาทสำคัญในการยกระดับเสถียรภาพและความปลอดภัยให้กับเครื่องจักร
ดูรายละเอียดทั้งหมด
คุณสมบัติ
คุณสมบัติ
- ให้ค่าความต้านทานความเป็นฉนวน (Insulation resistance) ที่สูงมากระหว่างคอยล์และหน้าสัมผัส
- ลดระยะเวลาในการประกอบตู้ควบคุม (Wiring time) ด้วยรูปแบบขั้วต่อที่เข้าถึงได้ง่ายและจัดระเบียบสายได้ดี
- ขับเคลื่อนด้วยสนามแม่เหล็กประสิทธิภาพสูง ทำให้เกิดเสียงรบกวน (Acoustic noise) ต่ำขณะทำงาน
- ตอบโจทย์การใช้งานข้ามอุตสาหกรรม ทั้งงานบรรจุภัณฑ์ งานผลิตอาหาร และระบบลำเลียงชิ้นส่วน
- ผ่านการรับรองมาตรฐานทางไฟฟ้าจากหน่วยงานระดับโลก มั่นใจได้ในคุณภาพการผลิตทุกชิ้นส่วน
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
- พิกัดแรงดันใช้งานแบบกว้างขวาง: 115 โวลต์ (สามารถประยุกต์ใช้งานได้ทั้งไฟ AC และไฟ DC)
- ความเหมาะสมในการใช้งาน: เหมาะอย่างยิ่งสำหรับการเชื่อมต่อข้ามระบบวงจรควบคุมที่มีศักย์ไฟฟ้าแตกต่างกัน
- อายุการใช้งานทางไฟฟ้า (Electrical Life) ที่สถานะพิกัดโหลดเต็ม: การันตีขั้นต่ำ 100,000 ครั้ง
- วัสดุตัวเรือนพลาสติก: ผลิตจากโพลีเมอร์ชนิดหน่วงการติดไฟตามเกณฑ์มาตรฐาน UL94 V-0
- ลักษณะการแสดงผลสถานะการทำงาน: เป็นรุ่นที่ไม่มีหลอด LED ในตัว (ต้องอาศัยการแสดงผลจากตัวฐานซ็อกเก็ตแทน)
| หัวข้อ (Parameter) | รายละเอียด (Details / Value) |
|---|---|
| น้ำหนัก (Weight) | ประมาณ 4 oz (115 กรัม) |
| ประเภทรีเลย์ | Industrial Plug-In Relay (Basic Line) |
| ฐานเสียบ / ขั้ว (Base/Pins) | 8-Pin Octal Base |
| หน้าสัมผัส (Contact Configuration) | DPDT (Double Pole Double Throw / 2 C... |
| แรงดันไฟฟ้าคอยล์ (Coil Voltage) | 110V DC |
| วัสดุตัวเรือน (Enclosure) | ฝาครอบกันฝุ่นโพลีคาร์บอเนต (Polycarbonate dust co... |
| ซ็อกเก็ตที่ใช้ร่วมกัน (Compatible Socket) | 3TX7144-1E2 |
| พิกัดทางไฟฟ้า (Electrical Ratings) | |
| กระแสใช้งานสูงสุด (Contact Rating) |
• 10A @ 120V AC / 240V AC (Resistive) • 10A @ 28V DC / 30V DC (Resistive) |
| พิกัดมอเตอร์ (Motor Load) | 1/3 HP @ 120V AC / 1/2 HP @ 240V AC |
| ความต้านทานฉนวน (Dielectric Strength) |
• Coil to Contacts: 1,500 V rms • Across Open Contacts: 1,000 V rms |
| อายุการใช้งานเชิงกล (Mechanical Life) | 10,000,000 ครั้ง |
| อายุการใช้งานเชิงไฟฟ้า (Electrical Life) | 200,000 ครั้ง (ที่ภาระ 10A 120V AC) |
| ช่วงอุณหภูมิใช้งาน (Operating Temp) | -30°C ถึง +55°C |
