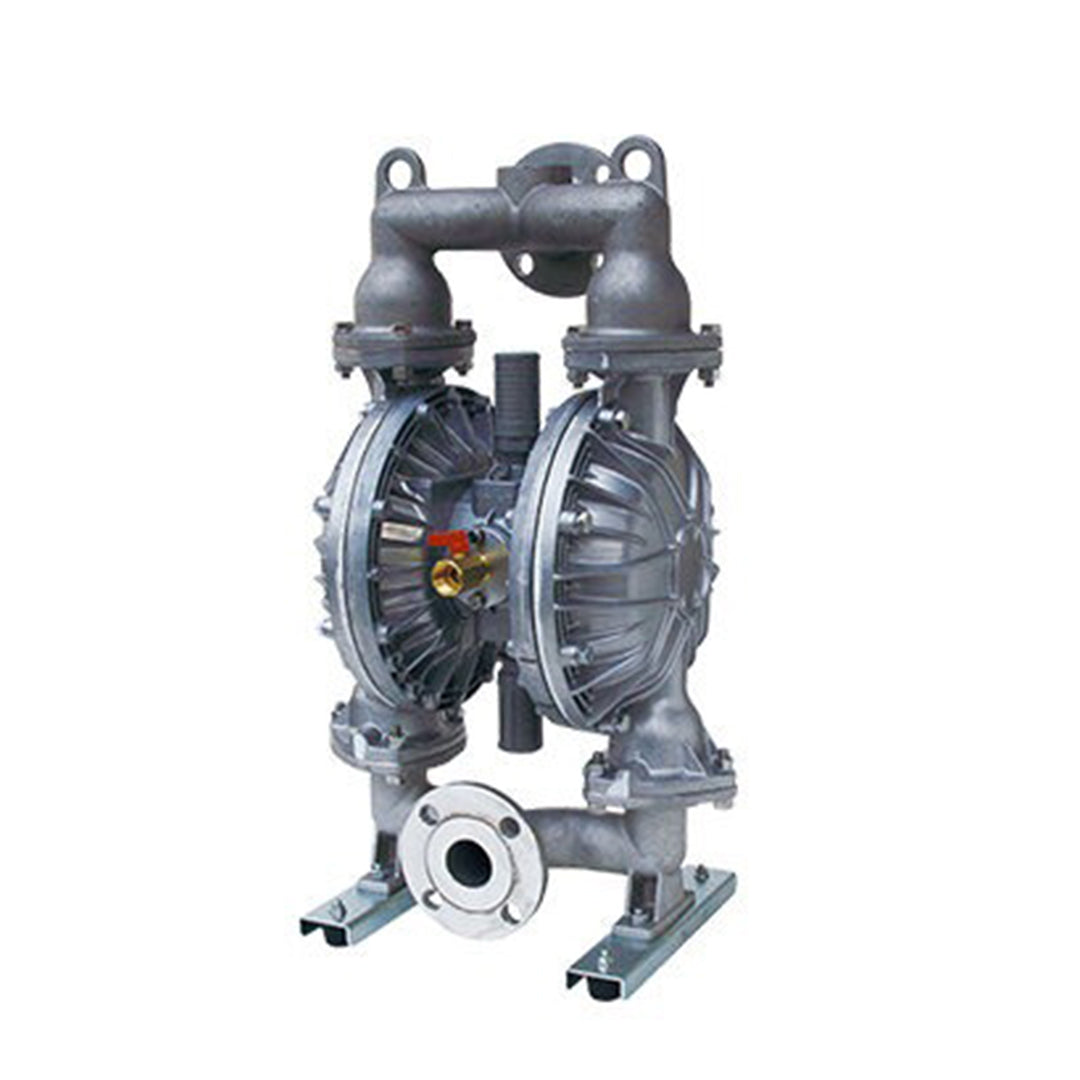

ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-H80BAH/T
ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-H80BAH/T
YAMADA
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-H80BAH/T
แรงดันจ่ายสูงสุดในอุตสาหกรรม! ปลอดภัยด้วยดีไซน์ป้องกันการระเบิดในตัว ปั๊มไดอะแฟรมรุ่น NDP-H80 มาพร้อมวาล์วลมแบบกลไก ที่รองรับการทำงานรอบต่ำแต่ให้แรงดันจ่ายสูง เหมาะอย่างยิ่งสำหรับงานในระบบ Filter Press, การหมุนเวียนของเหลว และงานจ่ายสารในระบบพ่นสเปรย์ต่าง ๆ ตัวปั๊มเป็นแบบดูดของเหลวได้เอง (Self-priming) โดยไม่ต้องไล่อากาศล่วงหน้า ช่วยให้การสูบของเหลวเป็นไปอย่างมีประสิทธิภาพ โครงสร้างปลอดภัย ไม่ต้องใช้มาตรการป้องกันการระเบิดเพิ่มเติม จึงสามารถใช้งานได้ในหลากหลายพื้นที่ รุ่นนี้มีขนาดท่อที่ 3 นิ้ว (80 มม.) อัตราการไหลสูงสุดประมาณ 610 ลิตรต่อนาที และสามารถรองรับของแข็งที่มีขนาดไม่เกิน 10 มิลลิเมตร ได้อย่างราบรื่น
คุณสมบัติ
คุณสมบัติ
- เหมาะสำหรับแรงดันจ่ายสูงและการทำงานที่ความเร็วต่ำ ให้แรงดันจ่ายสูงสุดในอุตสาหกรรมได้ถึง 0.85 MPa พร้อมจังหวะการทำงานที่คงที่และเสถียร แม้ในสภาวะการทำงานที่รอบต่ำ ช่วยให้การจ่ายของเหลวมีประสิทธิภาพและแม่นยำยิ่งขึ้น
- รองรับช่วงแรงดันการทำงานที่กว้างขึ้น สามารถทำงานได้ทั้งในช่วงแรงดันสูงและต่ำ โดยการทำงานที่แรงดันต่ำช่วยลดภาระต่อวัสดุหรือชิ้นงาน ลดการสึกหรอ และยืดอายุการใช้งานของระบบได้อย่างมีประสิทธิภาพ
- ออกแบบเพื่อลดการสูญเสียลมขับเคลื่อน ระบบถูกพัฒนาให้ลดการสูญเสียลมในการขับเคลื่อนอย่างมีประสิทธิภาพ ช่วยประหยัดพลังงานและเพิ่มแรงดันในการจ่ายของเหลวให้สูงขึ้น ส่งผลให้การทำงานมีประสิทธิผลมากขึ้นและประหยัดต้นทุนการใช้งาน
ขนาด
ขนาด
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
| Body Material | ||||
| A: Aluminum (ADC12/AC4C-T6) |
S: Stainless Steel (SCS14) |
F: Cast Iron (FC250) |
P: GF Polypropylene (PP-GF) |
|
| Diaphragm Material | ||||
| C: Neoprene (CR) |
NDP-H80BAC (854483) |
NDP-H80BSC (854499) |
NDP-H80BFC (854522) |
NDP-H80BPC (854538) |
| N: Buna N (NBR) |
NDP-H80BAN (854484) |
NDP-H80BSN (854500) |
NDP-H80BFN (854523) |
NDP-H80BPN (854539) |
| E: EPDM | NDP-H80BAE (854485) |
NDP-H80BSE (854501) |
NDP-H80BFE (854524) |
NDP-H80BPE (854540) |
| V: Viton(R) (FKM) |
NDP-H80BAV (854486) |
NDP-H80BSV (854502) |
NDP-H80BFV (854525) |
NDP-H80BPV (854541) |
| T: PTFE | NDP-H80BAT (854487) |
NDP-H80BST (854503) |
NDP-H80BFT (854526) |
NDP-H80BPT (854542) |
| H: Hytrel(R) (TPEE) |
NDP-H80BAH (854488) |
NDP-H80BSH (854504) |
NDP-H80BFH (854527) |
NDP-H80BPH (854543) |
| S: Santoprene(R) (TPO) |
NDP-H80BAS (854489) |
NDP-H80BSS (854505) |
NDP-H80BFS (854528) |
NDP-H80BPS (854544) |
| H/T: Hytrel(R) (TPEE) |
NDP-H80BAH/T (854490) |
NDP-H80BSH/T (854506) |
NDP-H80BFH/T (854529) |
NDP-H80BPH/T (854545) |
| Wetted Parts Material | ||||
| Ball Valve | NDP-H80B=T: PTFE Others: Same as the diaphragm material | |||
| Valve Seat | NDP-H80BAT: A5056 Others: Same as the diaphragm material |
NDP-H80BST: SUS316 Others: Same as the diaphragm material |
NDP-H80BFT: SUS316 Others: Same as the diaphragm material |
PP |
| Valve Stopper | Same as the body material (integrated type) | |||
| Center Disk | A5056 | SUS316 | SS400 | PP-GF SCS13 (Insert material) |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Specifications | |||||
| Nominal Diameter | 3" (80 mm) | ||||
| Material Connection | Suction Port | JIS flange 10K 80A equivalent | Rc 3 | JIS flange 10K 80A equivalent | |
| Discharge Port | |||||
| Air Connection | Supply Port | Rc 3/4 (W/air valve) | |||
| Exhaust Port | Rc 3/4 (W/silencer) | ||||
| Air Supply Pressure | NDP-H80B=T: 0.15-0.7 MPa *1 Others: 0.1-0.85 MPa *1 |
NDP-H80BPT: 0.15-0.7 MPa *1 Others: 0.1-0.7 MPa *1 |
|||
| Maximum Discharge Pressure | NDP-H80B=T: 0.7 MPa Others: 0.85 MPa |
0.7 MPa | |||
| Water Discharge/Cycle | Fluorine resin diaphragm: 3.1 L *2 Other diaphragm: 6.4 L *2 | ||||
| Maximum Flow Rate | Fluorine resin diaphragm: 360 L/min *3 Other diaphragm: 590 L/min *3 |
Fluorine resin diaphragm: 360 L/min *3 Other diaphragm: 610 L/min *3 |
|||
| Maximum Air Consumption | 5000 L/min (ANR) | ||||
| Maximum Size Solid | Maximum 10 mm | ||||
| Suction Head Lift | NDP-H80B=T: 3 m Others: 5 m | ||||
| Net Weight | NDP-H80BAT: 59.2 kg Others: 61.7 kg |
NDP-H80BST: 91.4 kg Others: 99.0 kg |
NDP-H80BFT: 101.0 kg Others: 109.0 kg |
NDP-H80BPT: 65.5 kg Others: 67.5 kg |
|
การใช้งานหลัก
การใช้งานหลัก
- การหมุนเวียนและพ่นสารปลดแบบ (Mold Release Agent) ใช้ในการพ่นหรือจ่ายสารปลดแบบในงานขึ้นรูปต่าง ๆ
- การสูบของเสียจากโรงงาน รวมถึงน้ำเสีย น้ำมันเสีย หรือของเหลวที่ใช้แล้วจากกระบวนการผลิต
- การจ่ายของเหลวต่าง ๆ เช่น น้ำมันอุตสาหกรรม น้ำหล่อเย็น สี หรือของเหลวที่ใช้ในสายการผลิตและงานซ่อมบำรุงต่าง ๆ
