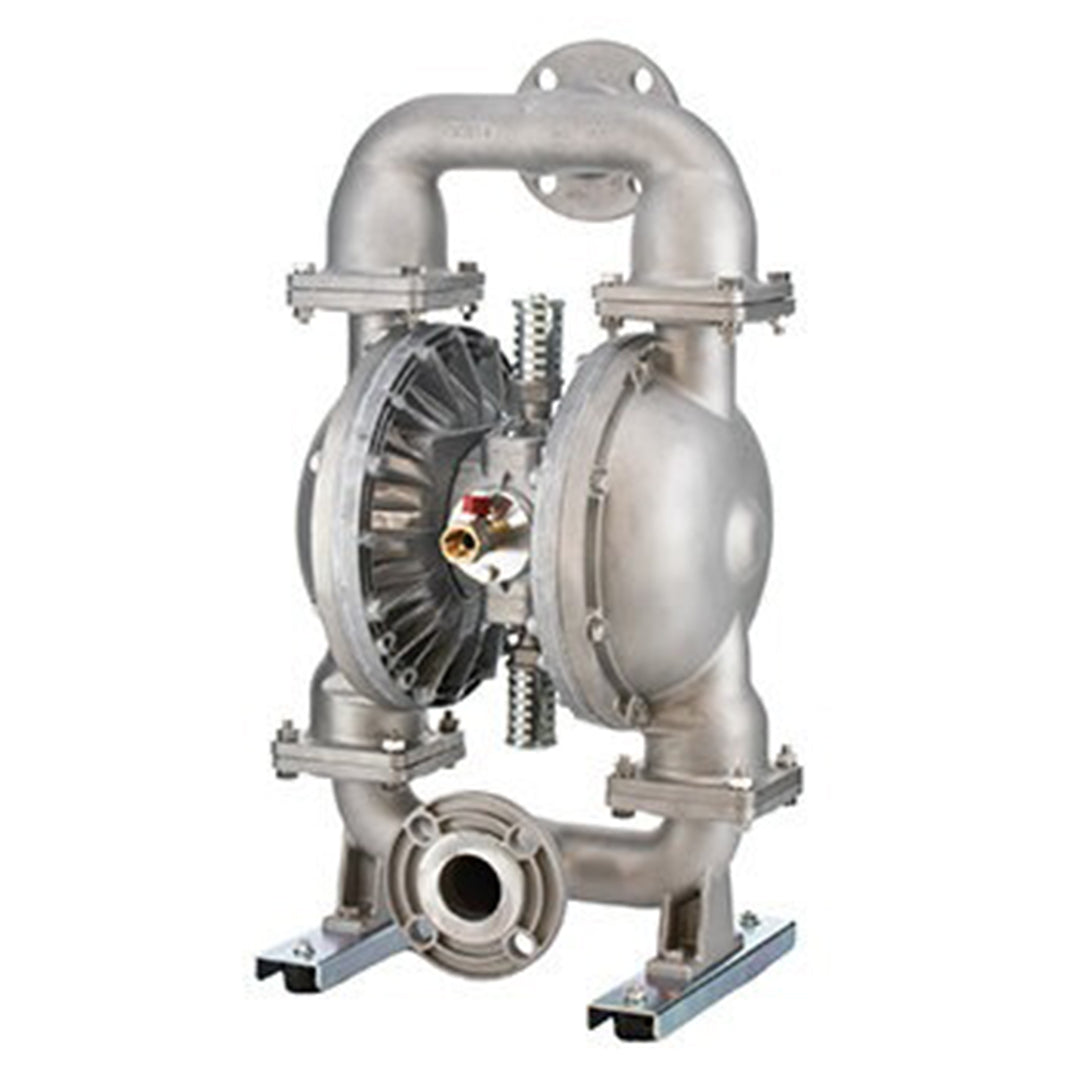

ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-H500BSH/T
ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-H500BSH/T
YAMADA
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-H500BSH/T
แรงดันสูงที่สุดในอุตสาหกรรม! ปลอดภัยด้วยดีไซน์ป้องกันการระเบิดในตัว ปั๊มไดอะแฟรมรุ่น NDP-H50 ถูกออกแบบมาอย่างปลอดภัยตามมาตรฐานป้องกันการระเบิด (Intrinsically Explosion-proof) โดยไม่ต้องใช้มาตรการเสริมเพิ่มเติม จึงสามารถใช้งานได้ในทุกสถานที่อย่างมั่นใจ มาพร้อมวาล์วเปลี่ยนทิศทางลมแบบกลไก ที่รองรับการทำงานรอบต่ำและให้แรงดันสูง เหมาะอย่างยิ่งสำหรับระบบกรอง (Filter Press), การหมุนเวียนของเหลว และระบบจ่ายในงานพ่นสเปรย์ต่าง ๆ ตัวปั๊มเป็นแบบดูดของเหลวได้เองโดยไม่ต้องไล่อากาศ (Self-priming) ให้การดูดจ่ายของเหลวที่มีประสิทธิภาพ แม้ไม่มีน้ำหล่อเริ่มต้นก็ใช้งานได้ทันที รุ่น NDP-H50 มีขนาดหน้าท่อ 2 นิ้ว (50 มม.) อัตราการไหลสูงสุดประมาณ 460 ลิตรต่อนาที และสามารถรับอนุภาคของแข็งที่มีขนาดไม่เกิน 8 มิลลิเมตรได้อย่างราบรื่น
คุณสมบัติ
คุณสมบัติ
- เหมาะสำหรับแรงดันจ่ายสูงและการทำงานรอบต่ำ มอบแรงดันจ่ายของเหลวสูงสุดในอุตสาหกรรมได้ถึง 0.85 MPa พร้อมการจ่ายจังหวะที่คงที่ แม้ในสภาวะการทำงานที่ความเร็วต่ำ
- ช่วงแรงดันการทำงานที่กว้างขึ้น รองรับการทำงานในช่วงแรงดันที่หลากหลาย โดยการทำงานที่แรงดันต่ำช่วยลดภาระต่อวัสดุหรือชิ้นงานได้อย่างมีประสิทธิภาพ
- ออกแบบเพื่อลดการสูญเสียลมขับเคลื่อน มาพร้อมสเปคที่ช่วยลดการสูญเสียลมในการขับเคลื่อน ช่วยประหยัดพลังงาน พร้อมเพิ่มแรงดันในการจ่ายของเหลวให้มีประสิทธิภาพยิ่งขึ้น
ขนาด
ขนาด
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
| Body Material | |||||
| A: Aluminum (ADC12/AC4C-T6) | S: Stainless Steel (SCS14) | F: Cast Iron (FC250) | P: GF Polypropylene (PP-GF) |
NEW! H500 series S: Stainless Steel (SCS14) |
|
| Diaphragm Material | |||||
| C: Neoprene (CR) | NDP-H50BAC (854402) |
NDP-H50BSC (854403) |
NDP-H50BFC (854441) |
NDP-H50BPC (854457) |
NDP-H500BSC (855405) |
| N: Buna N (NBR) | NDP-H50BAN (854403) |
NDP-H50BSN (854419) |
NDP-H50BFN (854442) |
NDP-H50BPN (854458) |
NDP-H500BSN (855406) |
| E: EPDM | NDP-H50BAE (854404) |
NDP-H50BSE (854420) |
NDP-H50BFE (854443) |
NDP-H50BPE (854459) |
NDP-H500BSE (855407) |
| V: Viton(R) (FKM) | NDP-H50BAV (854405) |
NDP-H50BSV (854421) |
NDP-H50BFV (854444) |
NDP-H50BPV (854460) |
NDP-H500BSV (855408) |
| T: PTFE | NDP-H50BAT (854406) |
NDP-H50BST (854422) |
NDP-H50BFT (854445) |
NDP-H50BPT (854461) |
NDP-H500BST (855409) |
| H: Hytrel(R) (TPEE) | NDP-H50BAH (854407) |
NDP-H50BSH (854423) |
NDP-H50BFH (854446) |
NDP-H50BPH (854462) |
NDP-H500BSH (855410) |
| S: Santoprene(R) (TPO) | NDP-H50BAS (854408) |
NDP-H50BSS (854424) |
NDP-H50BFS (854447) |
NDP-H50BPS (854463) |
NDP-H500BSS (855411) |
| H/T: Hytrel(R) (TPEE) | NDP-H50BAH/T (854409) |
NDP-H50BSH/T (854425) |
NDP-H50BFH/T (854448) |
NDP-H50BPH/T (854464) |
NDP-H500BSH/T (855412) |
| Wetted Parts Material | |||||
| Ball Valve | NDP-H50B=T: PTFE Others: Same as the diaphragm material | NDP-H500BSH/T: PTFE Others: Same as the diaphragm material |
|||
| Valve Seat | NDP-H50BAT: A5056 Others: Same as the diaphragm material |
NDP-H50BST: SUS316 Others: Same as the diaphragm material |
NDP-H50BFT: SUS316 Others: Same as the diaphragm material |
PP | NDP-H500BST: SUS316 Others: Same as the diaphragm material |
| Valve Stopper | Same as the body material (integrated type) | ||||
| Center Disk | A5056 | SUS316 | SS400 | PP-GF SCS13(Insert material) |
SUS316 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Specifications | |||||
| Nominal Diameter | 3" (80 mm) | ||||
| Material Connection | Suction Port | JIS flange 10K 80A equivalent | Rc 3 | JIS flange 10K 80A equivalent | |
| Discharge Port | |||||
| Air Connection | Supply Port | Rc 3/4 (W/air valve) | |||
| Exhaust Port | Rc 3/4 (W/silencer) | ||||
| Air Supply Pressure | NDP-H80B=T: 0.15-0.7 MPa *1 Others: 0.1-0.85 MPa *1 |
NDP-H80BPT: 0.15-0.7 MPa *1 Others: 0.1-0.7 MPa *1 |
|||
| Maximum Discharge Pressure | NDP-H80B=T: 0.7 MPa Others: 0.85 MPa |
0.7 MPa | |||
| Water Discharge/Cycle | Fluorine resin diaphragm: 3.1 L *2 Other diaphragm: 6.4 L *2 | ||||
| Maximum Flow Rate | Fluorine resin diaphragm: 360 L/min *3 Other diaphragm: 590 L/min *3 |
Fluorine resin diaphragm: 360 L/min *3 Other diaphragm: 610 L/min *3 |
|||
| Maximum Air Consumption | 5000 L/min (ANR) | ||||
| Maximum Size Solid | Maximum 10 mm | ||||
| Suction Head Lift | NDP-H80B=T: 3 m Others: 5 m | ||||
| Net Weight | NDP-H80BAT: 59.2 kg Others: 61.7 kg |
NDP-H80BST: 91.4 kg Others: 99.0 kg |
NDP-H80BFT: 101.0 kg Others: 109.0 kg |
NDP-H80BPT: 65.5 kg Others: 67.5 kg |
|
การใช้งานหลัก
การใช้งานหลัก
- การจ่ายและพ่นสารปลดแบบและน้ำยาเคลือบ
- การหมุนเวียนและพ่นสารปลดแบบในกระบวนการผลิต
- การสูบของเสียจากโรงงาน เช่น น้ำเสียและน้ำมันใช้แล้ว
- การจ่ายน้ำมัน น้ำหล่อเย็น สี และของเหลวอื่น ๆ ในกระบวนการผลิตและซ่อมบำรุง
