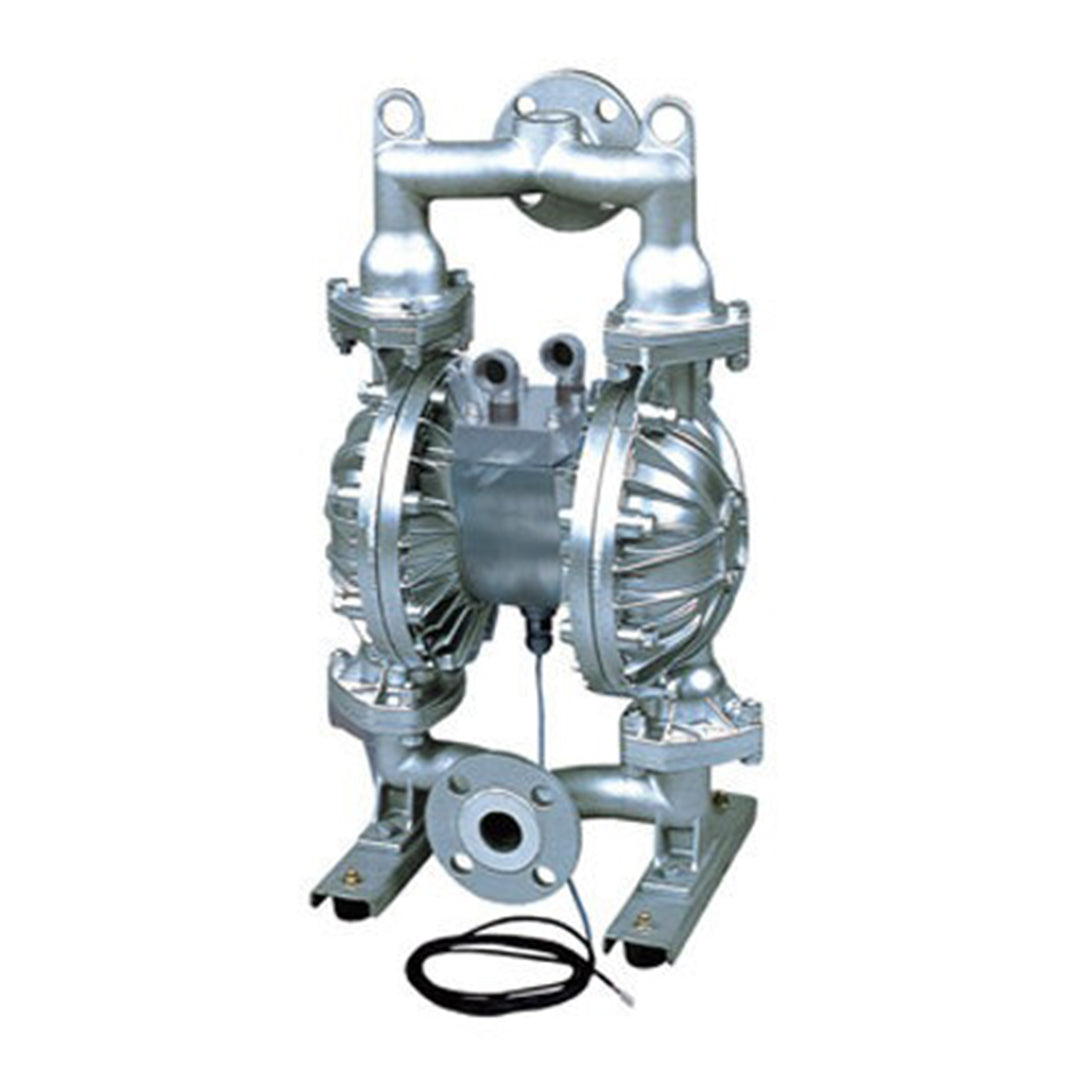

ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-40BPS-E
ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-40BPS-E
YAMADA
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
104,532.86 ฿
ราคาปกติ
ราคาโปรโมชัน
104,532.86 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-40BPS-E
โครงสร้างเรียบง่าย ดูแลรักษาง่าย! รุ่นนี้มาพร้อมเซนเซอร์ตรวจจับระยะในตัวที่ส่งสัญญาณความถี่สูง ปั๊มไดอะแฟรมนี้ทำงานโดยการตรวจจับสัญญาณจากเซนเซอร์และควบคุมการสลับของโซลินอยด์วาล์ว เป็นระบบดูดของเหลวด้วยตัวเองโดยสมบูรณ์ (Fully self-suction) สามารถดูดของเหลวได้อย่างมีประสิทธิภาพโดยไม่ต้องเติมน้ำ (ไม่ต้อง priming) รุ่น NDP-40-E มีขนาดเส้นผ่านศูนย์กลางท่อ 1 1/2 นิ้ว (40 มม.) และอัตราการไหลสูงสุดประมาณ 280 ลิตรต่อนาที สามารถลำเลียงของแข็งขนาดไม่เกิน 7 มม.
คุณสมบัติ
คุณสมบัติ
- รุ่นควบคุมด้วยเซ็นเซอร์ พร้อมเซ็นเซอร์ตรวจจับระยะใกล้แบบส่งสัญญาณความถี่สูงในตัว เซ็นเซอร์ที่ติดตั้งภายในปั๊มจะตรวจจับตำแหน่งปลายจังหวะการทำงานของปั๊ม จากนั้นตัวควบคุมปั๊มจะสั่งสวิตช์โซลินอยด์วาล์วเพื่อควบคุมการทำงานของปั๊มอย่างแม่นยำ
ขนาด
ขนาด
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
| Body Material | A: Aluminum (ADC12/AC4C-T6) |
S: Stainless Steel (SCS14) |
F: Cast Iron (FC250) |
P: GF Polypropylene (PP-GF) |
| Diaphragm Material | ||||
| C: Neoprene (CR) |
NDP-40BAC-E (853153) |
NDP-40BSC-E (853160) |
NDP-40BFC-E (853167) |
NDP-40BPC-E (853174) |
| N: Buna N (NBR) |
NDP-40BAN-E (853149) |
NDP-40BSN-E (853156) |
NDP-40BFN-E (853163) |
NDP-40BPN-E (853170) |
| E: EPDM | NDP-40BAE-E (853154) |
NDP-40BSE-E (853161) |
NDP-40BFE-E (853168) |
NDP-40BPE-E (853175) |
| V: Viton(R) (FKM) |
NDP-40BAV-E (853152) |
NDP-40BSV-E (853159) |
NDP-40BFV-E (853166) |
NDP-40BPV-E (853173) |
| T: PTFE | NDP-40BAT-E (853151) |
NDP-40BST-E (853158) |
NDP-40BFT-E (853165) |
NDP-40BPT-E (853172) |
| H: Hytrel(R) (TPEE) | NDP-40BAH-E (853150) |
NDP-40BSH-E (853157) |
NDP-40BFH-E (853164) |
NDP-40BPH-E (853171) |
| S: Santoprene(R) (TPO) | NDP-40BAS-E (853155) |
NDP-40BSS-E (853162) |
NDP-40BFS-E (853169) |
NDP-40BPS-E (853176) |
| Wetted Parts Material | ||||
| Ball Valve | Same as the diaphragm material | |||
| Valve Seat | NDP-40BAT-E: A5056 Others: Same as the diaphragm material |
NDP-40BST-E: SUS316 Others: Same as the diaphragm material |
NDP-40BFT-E: SUS316 Others: Same as the diaphragm material |
PP |
| Valve Stopper | Same as the body material (integrated type) | |||
| Center Disk | A5056 | SUS316 | SS400 | PPG SCS13(Insert material) |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Specifications | ||||||
| Nominal Diameter | 2" (50 mm) | 2" (50 mm) | ||||
| Material Connection | Suction Port | JIS flange 10K 50A equivalent |
Rc 2 | JIS flange 10K 50A equivalent |
JIS flange 10K 50A equivalent |
|
| Discharge Port | ||||||
| Supply Port | Rc 1/2 x 2 (Shared supply and exhaust port x 2) *1 | Rc 3/4 x 2 (Shared supply and exhaust port x 2) *1 |
||||
| Exhaust Port | ||||||
| Air Supply Pressure | 0.2~0.7 MPa *2 | 0.2~0.7 MPa *2 | ||||
| Maximum Discharge Pressure | 0.7 MPa | 0.7 MPa | ||||
| Water Discharge/Cycle | Fluorine resin diaphragm: 2.1 L Other diaphragm: 4.3 L *3 | Fluorine resin diaphragm: 2.5 L Other diaphragm: 5.0 L *3 |
||||
| Maximum Flow Rate | Fluorine resin diaphragm: 430 L/min *4 | Fluorine resin diaphragm: 360 L/min *4 Other diaphragm: 490 L/min *4 |
Fluorine resin diaphragm: 420 L/min *4 Other diaphragm: 580 L/min *4 |
|||
| Maximum Air Consumption | Fluorine resin diaphragm: 4500 L/min Other diaphragm: 4000 L/min | Fluorine resin diaphragm: 4600 L/min Other diaphragm: 4000 L/min |
||||
| Maximum Size Solid | Maximum 8 mm | Maximum 8 mm | ||||
| Suction Head Lift | NDP-50B-E: 3 m Others: 5 m | NDP-500BST-E: 3 m Others: 5.5 m |
||||
| Net Weight | 36.0 kg | 53.0 kg | 64.0 kg | 34.0 kg | NDP-500BST-E: 56.9 kg Others: 61.2 kg |
|
การใช้งานหลัก
การใช้งานหลัก
- จ่ายของเหลวเข้าสู่เครื่องกรองแบบ Filter Press
- ลำเลียงหมึกและสี
- หมุนเวียนและพ่นสารปลดปล่อยแม่พิมพ์ (Mold Release Agent)
- สูบของเสียจากโรงงานและน้ำมันที่ใช้แล้ว
- จ่ายสีให้กับเครื่องทาสีแบบโรลโค้ทเตอร์
- ลำเลียงดินเหนียวและเคลือบเคลือบ
- จ่ายน้ำมัน น้ำหล่อเย็น สี และสารอื่น ๆ
