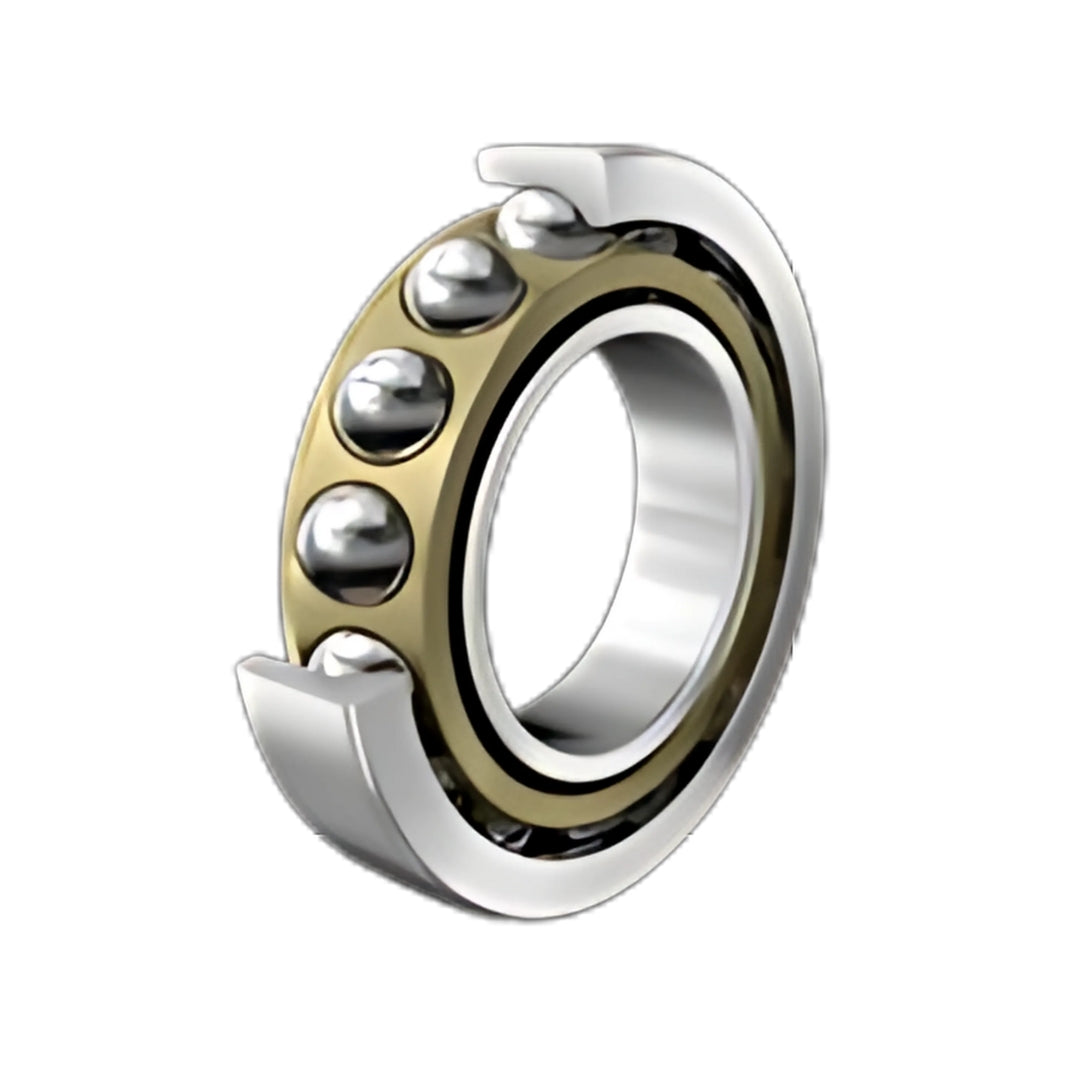

ตลับลูกปืน FAG ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม 71952-MP

ในโลกแห่งกลไกและเครื่องจักร ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมแถวเดี่ยว ถือเป็นส่วนประกอบสำคัญที่ขาดไม่ได้ โดยเฉพาะอย่างยิ่งในงานที่ต้องรับแรงทั้งในแนวรัศมีและแนวแกนพร้อมกัน และเมื่อพูดถึงคุณภาพที่เหนือกว่า ชื่อของ FAG คือแบรนด์ที่วิศวกรและช่างเทคนิคต่างให้ความไว้วางใจ บทความนี้จะนำคุณไปทำความรู้จักกับคุณสมบัติเด่นและประเภทต่างๆ ของ ตลับลูกปืน FAG รุ่นนี้อย่างละเอียด

คุณสมบัติหลักและหลักการทำงานของตลับลูกปืน FAG

ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม FAG เป็นตลับลูกปืนที่มีการออกแบบพิเศษเพื่อให้มีประสิทธิภาพสูงสุดในงานที่ซับซ้อน:

• รองรับแรงในแนวแกนและแนวรัศมี: ตลับลูกปืนชนิดนี้ถูกออกแบบมาเพื่อ รองรับแรงในแนวแกน (Axial force) ได้ในทิศทางเดียวและ แรงในแนวรัศมี (Radial force) ได้พร้อมกัน แต่การรับแรงในแนวแกนที่สูงขึ้นจำเป็นต้องใช้ตลับลูกปืนคู่ที่ติดตั้งแบบ Mirror image หรือแบบกลับด้านกัน
• มุมสัมผัส (Contact Angle): ความสามารถในการรับแรงในแนวแกนขึ้นอยู่กับ มุมสัมผัส ของตลับลูกปืน โดยทั่วไป ตลับลูกปืนที่มีมุมสัมผัส 40° จะสามารถรับแรงในแนวแกนได้สูงกว่าตลับลูกปืนที่มีมุมสัมผัส 30°
• ความยืดหยุ่นในการติดตั้ง: ตลับลูกปืนรุ่นนี้ไม่สามารถปรับตั้งมุมได้เอง (Angular adjustment facility is very limited) ดังนั้นแกนเพลาและเสื้อเพลาต้องได้รับการจัดแนวอย่างแม่นยำ

ประเภทและการออกแบบพิเศษของตลับลูกปืน FAG

สำหรับงานที่ต้องการความแม่นยำและการรับน้ำหนักที่แตกต่างกัน FAG มีการออกแบบพิเศษที่หลากหลาย:

ตลับลูกปืนแบบ Universal Design

ตลับลูกปืนที่มี Designation Suffix UA, UL, หรือ UO ถูกออกแบบมาเพื่อการติดตั้งเป็นคู่หรือเป็นกลุ่ม ซึ่งสามารถติดตั้งได้ในทุกรูปแบบตามความต้องการ:

• UA (Slight axial internal clearance): มีระยะคลอนภายในเล็กน้อย เหมาะสำหรับการติดตั้งเป็นคู่
• UL (Slight preload): มีการตั้งพรีโหลด (Preload) หรือแรงกดเบื้องต้นเล็กน้อย ช่วยลดระยะคลอนและเพิ่มความแข็งแกร่ง
• UO (Freedom from clearance): ไม่มีระยะคลอน เหมาะสำหรับการติดตั้งแบบ O หรือ X

ชุดตลับลูกปืนแบบจับคู่ (Matched Bearings)

เพื่อเพิ่มประสิทธิภาพในการรับแรงและการใช้งานที่ต้องการความแม่นยำสูง FAG มีการจำหน่ายชุดตลับลูกปืนที่จับคู่มาแล้ว (Matched sets) โดยไม่ต้องใช้วงแหวนกลาง (Intermediate ring) โดยมีรูปแบบการติดตั้งหลัก 3 แบบ:

• O arrangement (Suffix DB): ตลับลูกปืนสองตัวหันเข้าหากัน (Back-to-back). รูปแบบนี้ให้ความแข็งแกร่งสูงและเหมาะกับการรับโมเมนต์
• X arrangement (Suffix DF): ตลับลูกปืนสองตัวหันออกจากกัน (Face-to-face). รูปแบบนี้เหมาะกับการรับแรงในแนวแกนจากสองทิศทาง
• Tandem arrangement (Suffix DT): ตลับลูกปืนสองตัวหันไปในทิศทางเดียวกัน (Side-by-side). เหมาะสำหรับการรับแรงในแนวแกนที่สูงในทิศทางเดียว

การบำรุงรักษาและการใช้งาน

• การหล่อลื่น: ตลับลูกปืน FAG สามารถหล่อลื่นได้ด้วย จาระบี (Grease) หรือ น้ำมัน (Oil)
• อุณหภูมิการใช้งาน: ตลับลูกปืนที่ไม่มีซีลสามารถใช้ได้ในอุณหภูมิระหว่าง -30 °C ถึง +150 °C แต่สำหรับรุ่นที่มีขนาดเส้นผ่านศูนย์กลาง D > 240 มม. และมีค่าความเสถียรทางมิติ (Dimensionally stable) สามารถใช้งานได้ถึง +200 °C

ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม FAG คือคำตอบสำหรับงานที่ต้องการความแม่นยำและความทนทานขั้นสูง ด้วยการออกแบบที่หลากหลายและคุณภาพที่ได้รับการยอมรับในระดับสากล ทำให้เป็นตัวเลือกที่คุ้มค่าสำหรับการลงทุนในทุกอุตสาหกรรม

ตารางขนาดตลับลูกปืน ขนาดเป็นมิลลิเมตร (mm.)

ตารางขนาดตลับลูกปืน ขนาดเป็นมิลลิเมตร (mm.)

Single row angular contact ball bearings (ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมแถวเดี่ยว)

1.การซีล (Sealing)

การหล่อลื่น (Lubrication)

ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมแถวเดี่ยวสามารถหล่อลื่นด้วยจาระบีหรือน้ำมันได้/p>

อุณหภูมิการใช้งาน (Operating temperature)

ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมที่ไม่มีซีลสามารถใช้งานได้ที่อุณหภูมิตั้งแต่ -30 °C ถึง +150 °C สำหรับตลับลูกปืนที่มีเส้นผ่านศูนย์กลางภายนอกมากกว่า 240 มม. จะมีเสถียรภาพทางมิติ (dimensionally stable) ที่อุณหภูมิสูงถึง +200 °C

Cages

• ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมที่มีกรงแบบช่องหน้าต่าง (window cages) ที่นำทางโดยเม็ดลูกปืน (ball-guided) ทำจากทองเหลืองแข็ง (solid brass) มีจำหน่ายในตลับลูกปืนรุ่นมาตรฐาน
• รหัสต่อท้าย MPA หรือ MPB ระบุตลับลูกปืนที่มีกรงแบบช่องหน้าต่างทำจากทองเหลืองแข็งที่นำทางโดยวงแหวนรอบนอกหรือวงแหวนใน
• ในกรณีของตลับลูกปืนที่ไม่มีรหัสดีไซน์มาตรฐาน (2-S, 5XL หรือ F-S, 5XL) สามารถขอคำปรึกษาเพื่อดีไซน์กรงได้

รหัสต่อท้าย (Suffixes)

แนวทางการออกแบบและความปลอดภัย (Design and safety guidelines)

การคำนวณแรงแนวแกน (Calculation of axial force):

• ภายใต้โหลดในแนวรัศมี โหลดแนวแกนภายในจะเกิดขึ้นในตลับลูกปืน ซึ่งต้องได้รับการรองรับโดยตลับลูกปืนตัวที่สองและนำไปพิจารณาเมื่อคำนวณโหลดสมมูล
• ขึ้นอยู่กับการจัดเรียงตลับลูกปืน (การจัดเรียงแบบ O หรือ X) ต้องกำหนดแรงแนวแกนภายในก่อน โดยคำนวณจากตลับลูกปืนที่ปรับระยะรุนแล้วโดยไม่มีพรีโหลด ดู Figure 2 และ Figure 3 และตารางอัตราส่วนโหลดและโหลดแนวแกน หน้า 226
