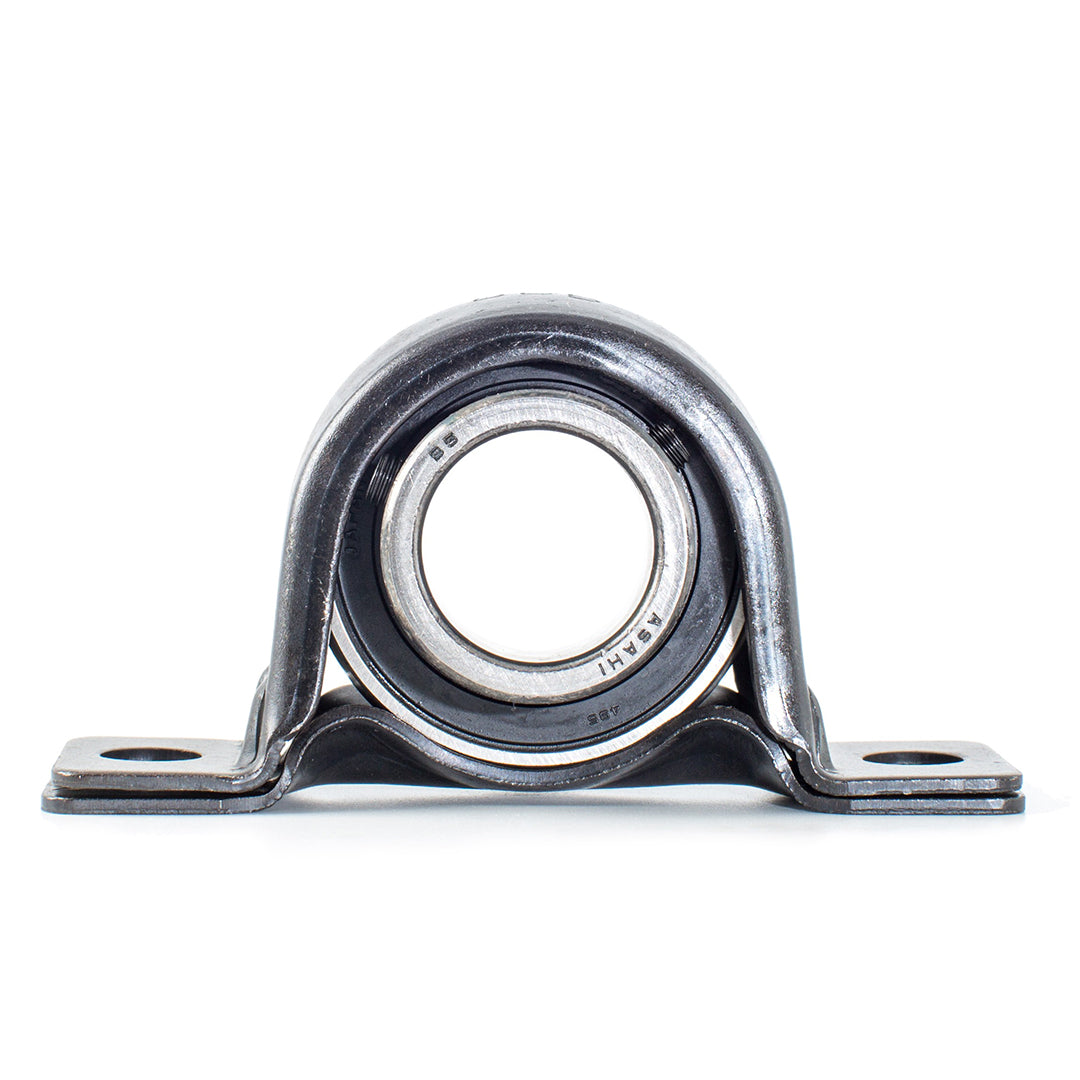

ตลับลูกปืน Bearing ASAHI pressed steel housing pillow blockscode BPP 1

ตลับลูกปืน Bearing ASAHI pressed steel housing pillow blockscode BPP 1 ตลับลูกปืนเสื้อเหล็กปั๊มขึ้นรูปจาก ASAHI นวัตกรรมแห่งความเบาและความเหนียวทนทาน เสื้อลูกปืนผลิตจากเหล็กแผ่นคุณภาพสูงที่ผ่านการปั๊มขึ้นรูปด้วยเทคโนโลยีญี่ปุ่น ให้ความแข็งแรงเพียงพอในการรับโหลดระดับเบาถึงปานกลาง ช่วยลดน้ำหนักโดยรวมของเครื่องจักรได้อย่างมหาศาล ภายในใช้ตลับลูกปืนประสิทธิภาพสูงที่หมุนได้ราบรื่น ลดการสะสมความร้อน เหมาะอย่างยิ่งสำหรับอุปกรณ์การเกษตรและระบบสายพานลำเลียงขนาดเล็กที่ต้องการความประหยัดและคล่องตัวสูง

คุณสมบัติ

• ตลับลูกปืนรหัส BPP 1 ใช้เสื้อเหล็กปั๊มขึ้นรูป (Pressed steel) น้ำหนักเบามากเป็นพิเศษ
• เหมาะสำหรับโหลดเบาในเครื่องใช้ในบ้านหรืออุปกรณ์สำนักงานที่ต้องการความเงียบ
• เสื้อเหล็กชุบซิงค์ป้องกันสนิม สวยงามและมีความทนทานต่อการผุกร่อน
• โครงสร้างสองชิ้นประกบเข้าด้วยกัน ทำให้การเปลี่ยนลูกปืนด้านในเป็นเรื่องง่าย
• ดีไซน์บางเฉียบ ประหยัดต้นทุนและพื้นที่ในการผลิตเครื่องจักรได้อย่างมหาศาล

ข้อมูลจำเพาะ

• รหัสชิ้นส่วนอ้างอิง: ASAHI BPP 1
• รูปแบบเสื้อกะโหลก: เสื้อลูกปืนเหล็กปั๊มขึ้นรูป (Pressed Steel Housing)
• ขนาดรูเพลาใช้งาน: 12 มิลลิเมตร
• ระบบลูกปืนภายใน: ลูกปืนอินเสิร์ทติดตั้งในเบ้าแผ่นเหล็ก
• ลักษณะเฉพาะรุ่น BPP 1: โครงสร้างเหล็กปั๊ม 2 ชิ้นประกบกัน น้ำหนักเบาที่สุดในกลุ่ม

Unit No.	Shaft Diam. mm	Dimensions mm									Bolt Size mm	Bearing No.	Housing No.	Weight kg
		h	a	e	b	s	g	w	Bi	n
BPP 1	12	22.2	86	68	25	9.5	3.2	44	22	6	M8	B 1	PP 3	0.16
BPP 2	15	22.2	86	68	25	9.5	3.2	44	22	6	M8	B 2	PP 3	0.15
BPP 3	17	22.2	86	68	25	9.5	3.2	44	22	6	M8	B 3	PP 3	0.13
BPP 4	20	25.4	98	76	32	9.5	3.2	50	24.7	7	M8	B 4	PP 4	0.21
BPP 5	25	28.6	108	86	32	11.5	4	56	27	7.5	M10	B 5	PP 5	0.29
BPP 6	30	33.3	117	95	38	11.5	4	66	30.3	8	M10	B 6	PP 6	0.42
BPP 7	35	39.7	129	106	42	11.5	4.6	78	32.9	8.5	M10	B 7	PP 7	0.61

ข้อมูลทางเทคนิค

• ขนาดรูเพลา (Bore Diameter): ขนาดรหัสเพลาซีรีส์ BPP 1 สำหรับงานเบาพิเศษ
• วัสดุตัวเรือน (Housing Material): เหล็กปั๊มขึ้นรูปชุบซิงค์ (Pressed Steel) น้ำหนักเบา
• รูปแบบการยึด (Mounting Type): ยึดฐานด้วยการประกบเหล็กปั๊มบางประหยัดพื้นที่
• ระยะรูน็อตยึด (Bolt Hole Spacing): 40 มิลลิเมตร เหมาะกับโครงสร้างอะลูมิเนียมโปรไฟล์
• น้ำหนักรวม (Approximate Mass): 0.18 กิโลกรัม น้ำหนักเบาที่สุดในกลุ่มเสื้อหมอน

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI pressed steel housing pillow blockscode BPP 1 Data Sheet
