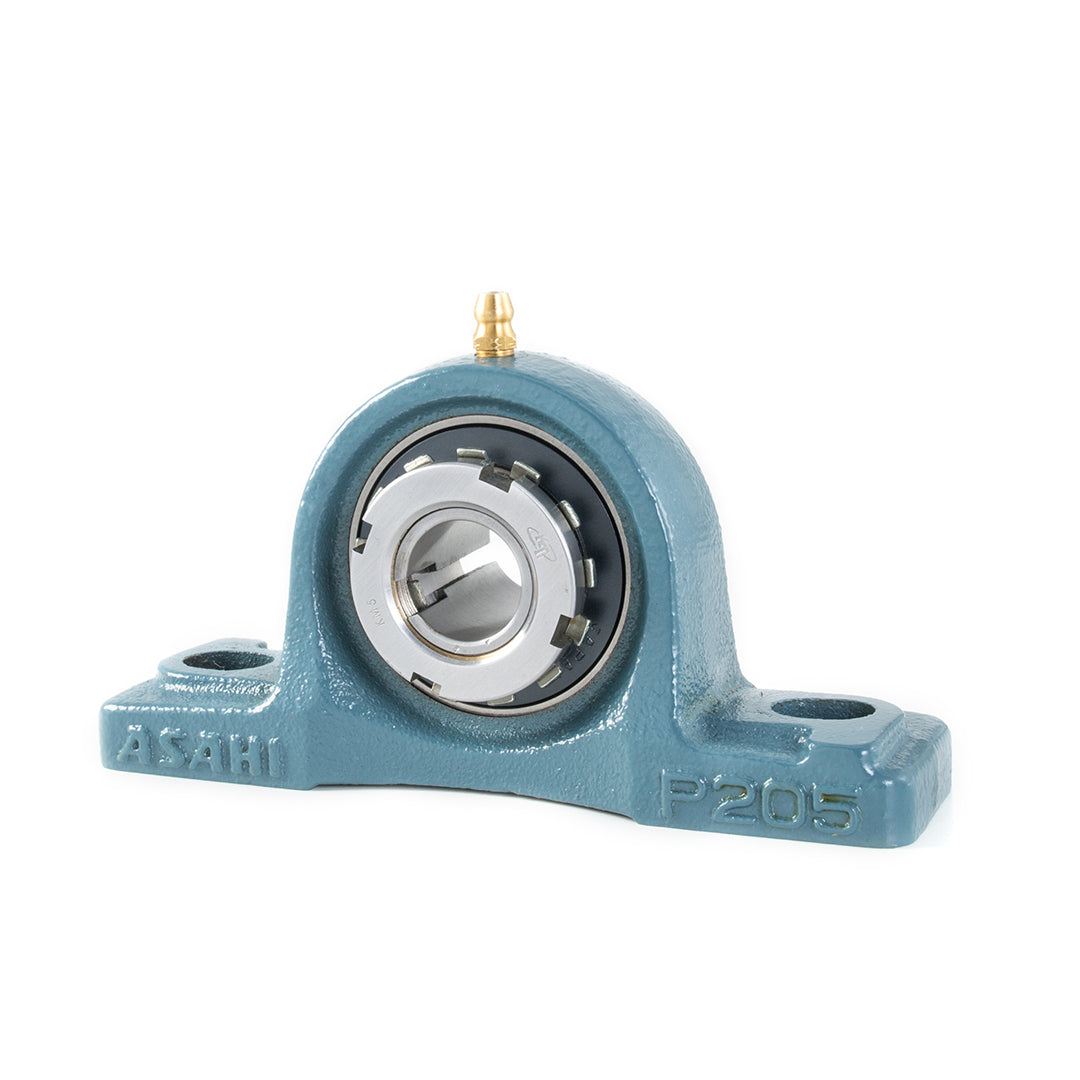

ตลับลูกปืน Bearing ASAHI Pillow Blockscode UKP 215 + H 2315

ตลับลูกปืน Bearing ASAHI Pillow Blockscode UKP 215 + H 2315 ชุดตลับลูกปืนตุ๊กตาประกอบปลอกปรับขนาดที่สะท้อนความเหนือชั้นทางวิศวกรรมจากญี่ปุ่น ระบบล็อคเพลาแบบสวมนี้ออกแบบมาเพื่อรองรับเพลาขนาดใหญ่โดยไม่ทำลายพื้นผิวเพลา เสื้อเหล็กหล่อมีความหนาพิเศษเพื่อรับแรงในแนวรัศมีสูง กลไกชดเชยความคลาดเคลื่อนของแนวแกนช่วยให้การทำงานมีความเสถียร ระบบปิดผนึกกันละอองน้ำและสิ่งแปลกปลอมทำงานประสานกับจาระบีได้อย่างลงตัว เหมาะอย่างยิ่งสำหรับการประกอบในเครื่องจักรแปรรูปเหล็กหรือระบบลำเลียงอุตสาหกรรมหนัก

คุณสมบัติ

• ลักษณะของชุดขับเคลื่อนรหัส UKP 215 + H 2315 เป็นตลับลูกปืนตุ๊กตาแบบ Pillow Block ขาตั้งพื้นทำงานร่วมกับปลอกจับ
• ความแข็งแรงทนโหลดของ UKP 215 + H 2315 จัดอยู่ในพิกัดซีรีส์ 200 (Standard Duty) รับน้ำหนักช่วงเพลายาวได้ดี
• กลไกการยึดชิ้นงานเข้ากับเพลาสำหรับ UKP 215 ใช้งานร่วมกับปลอกสลีฟหมายเลข H 2315 ให้การยึดที่แน่นหนากว่าสกรู
• เสื้อตลับลูกปืนของชุด UKP 215 + H 2315 รองรับการปรับการโค้งงอของเพลา (Self-aligning function) ได้อย่างยืดหยุ่น
• เบอร์ UKP 215 + H 2315 นิยมประยุกต์ใช้งานติดตั้งเครื่องทำกระดาษอุตสาหกรรม ที่ต้องทำงานสัมผัสความชื้นสูง

ข้อมูลจำเพาะ

• ชุดตลับลูกปืนพร้อมปลอกล็อค UKP215 + H2315
• รองรับขนาดแกนเพลา 65 มิลลิเมตร
• ลดขั้นตอนการกลึงบ่าเพลา เนื่องจากสามารถล็อคกับเพลาเรียบได้เลย
• โครงสร้างตลับลูกปืนสามารถให้ตัวเพื่อชดเชยการประกอบที่ไม่ตรงแนว
• ใช้งานในเครื่องหั่นและเครื่องย่อยอุตสาหกรรม

Unit No.	Shaft Diam. mm	Dimensions mm									Bolt Size mm	Bearing No.	Housing No.	Weight kg
		h	a	e	b	s1	s2	g	w	L
UKP 205 + H 2305	20	36.5	140	105	38	13	16	16	70	35	M10	UK 205 + H2305	P 205	0.84
UKP 206 + H 2306	25	42.9	165	121	48	17	21	18	83	38	M14	UK 206 + H2306	P 206	1.4
UKP 207 + H 2307	30	47.6	167	127	48	17	21	19	94	43	M14	UK 207 + H2307	P 207	1.6
UKP 208 + H 2308	35	49.2	184	137	54	17	25	19	100	46	M14	UK 208 + H2308	P 208	2.1
UKP 209 + H 2309	40	54	190	146	54	17	22	20	108	50	M14	UK 209 + H2309	P 209	2.4
UKP 210 + H 2310	45	57.2	206	159	60	20	25	22	114	55	M16	UK 210 + H2310	P 210	2.8
UKP 211 + H 2311	50	63.5	219	171	60	20	25	22	126	59	M16	UK 211 + H2311	P 211	3.4
UKP 212 + H 2312	55	69.8	241	184	70	20	25	25	138	62	M16	UK 212 + H2312	P 212	4.8
UKP 213 + H 2313	60	76.2	265	203	70	25	29	27	150	65	M20	UK 213 + H2313	P 213	5.7
UKP 215 + H 2315	65	82.6	275	217	74	25	31	28	163	73	M20	UK 215 + H2315	P 215	8.3
UKP 216 + H 2316	70	88.9	292	232	78	25	31	30	175	78	M20	UK 216 + H2316	P 216	10.4
UKP 217 + H 2317	75	95.2	310	247	83	25	31	32	187	82	M20	UK 217 + H2317	P 217	12.8
UKP 218 + H 2318	80	101.6	327	262	88	27	33	34	200	86	M22	UK 218 + H2318	P 218	15.1

ข้อมูลทางเทคนิค

• ประเภท: ตลับลูกปืนตุ๊กตาแบบขาตั้งพร้อมปลอกปรับขนาด รหัส UKP 215
• ขนาดรูเพลาใช้งานจริง: รองรับเพลาขนาด 65 มิลลิเมตร (ตามปลอก H2315)
• ระบบล็อคเพลา: ใช้ปลอกปรับขนาด (Adapter Sleeve) H2315 บีบรัดเพลาได้แน่นหนากว่าสกรูหนอน
• ลักษณะลูกปืน: รูในของลูกปืนเป็นแบบเรียว (Tapered Bore) เพื่อสวมเข้ากับปลอก
• การประยุกต์ใช้งาน: เหมาะสำหรับเพลาที่มีการหมุนด้วยความเร็วสูง ป้องกันแกนเพลาเป็นรอย

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI Pillow Blockscode UKP 215 + H 2315 Data Sheet
