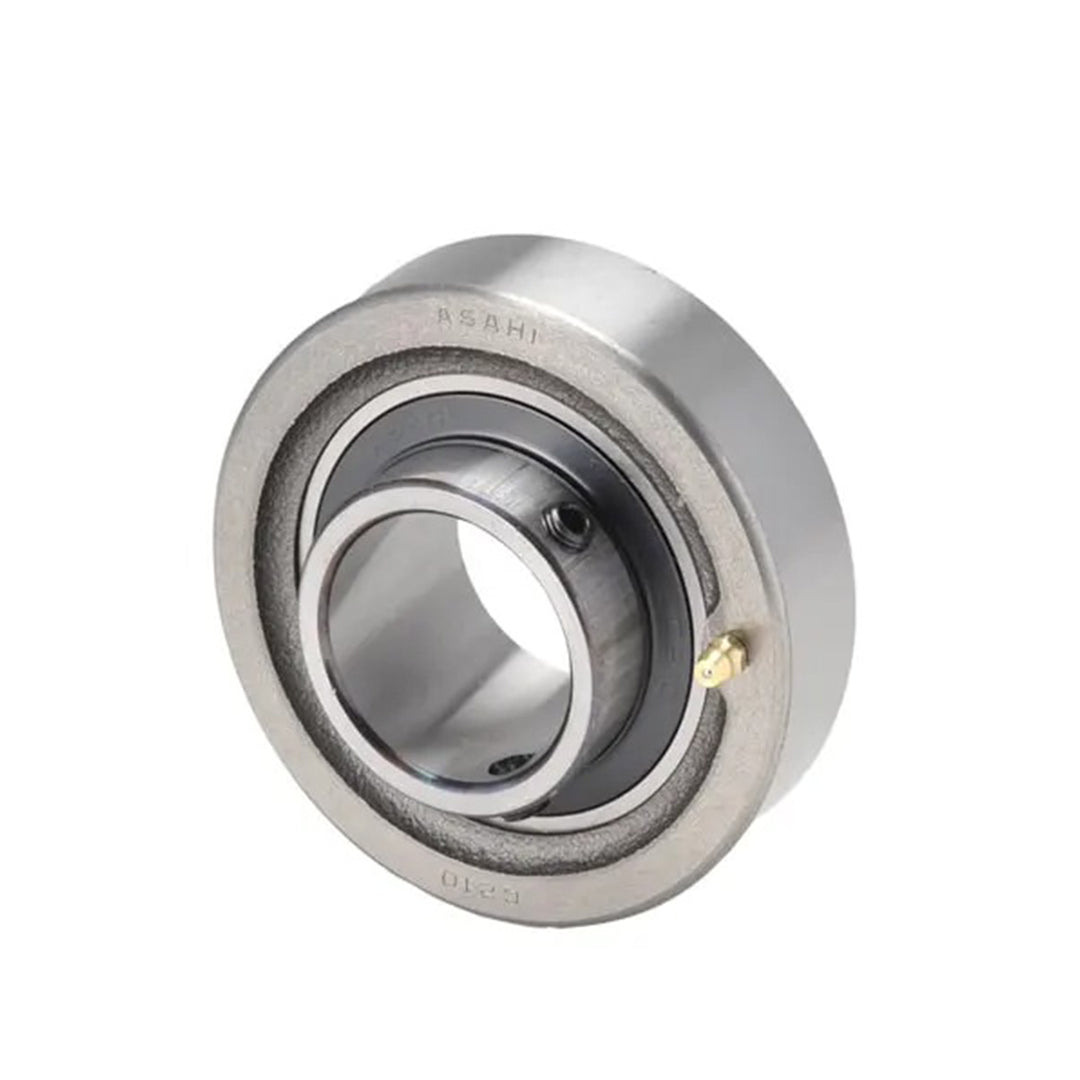

ตลับลูกปืน Bearing ASAHI cartridge unitscode UCLC 203

ตลับลูกปืน Bearing ASAHI cartridge unitscode UCLC 203เพิ่มศักยภาพให้เครื่องจักรด้วยตลับลูกปืนมาตรฐานสากลจากASAHIประเทศญี่ปุ่นซึ่งขึ้นชื่อเรื่องความแม่นยำในการผลิตรูปแบบคาร์ทริดจ์ทรงกระบอกช่วยประหยัดพื้นที่ติดตั้งสามารถสวมเข้ากับเสื้อหรือแนวแกนเพลาได้อย่างพอดีและรับแรงรุนได้สูงช่วยรักษาแนวศูนย์กลางของการหมุนได้อย่างยอดเยี่ยมลดการสึกหรอของเพลาและชิ้นส่วนที่เกี่ยวข้องยกระดับความปลอดภัยและลดข้อผิดพลาดในการประกอบเครื่องจักรกลอุตสาหกรรม

คุณสมบัติ

• ชุดรหัส UCLC 203 เป็นตลับลูกปืนสวมทรงกระบอกซีรีส์น้ำหนักเบา ประหยัดพื้นที่การประกอบ
• เสื้อลูกปืนรองรับพฤติกรรมการเคลื่อนที่ในแนวแกนเพลาได้อย่างอิสระเมื่อเครื่องจักรมีอุณหภูมิสูงขึ้น
• ชิ้นส่วนตลับลูกปืนจัดวางแนวตัวเองได้ (Self-aligning) ลดปัญหาการประกอบเพลาผิดศูนย์
• ช่วยให้ระบบส่งกำลังทำงานเงียบสนิท ไม่เกิดเสียงรบกวนจากการสั่นของเม็ดลูกปืน
• คุณภาพอะไหล่แท้ที่เชื่อถือได้ตามการรับรองมาตรฐานทางวิศวกรรมของ ASAHI Bearing
• คุณสมบัติ: ประเภท Cartridge Unit ซีรีส์น้ำหนักเบา (Light series), รองรับพฤติกรรมเคลื่อนที่แนวแกนอิสระ, ทำงานเงียบสนิท

ข้อมูลจำเพาะ

• โมเดลสินค้า: UCLC 203 จาก ASAHI ซีรีส์ Cartridge Units แบบทรงกระบอกลดแรงกระแทก
• ตลับลูกปืนรหัส UCLC 203 ถูกออกแบบให้ลอยตัวในแนวแกนเล็กน้อยเพื่อลดความเครียดเพลา
• สเปกตัวเรือน 203 ทรงกระบอกช่วยลดจำนวนชิ้นส่วนในการประกอบเครื่องจักรลง
• เม็ดลูกปืนซีรีส์ 203 มั่นใจในคุณภาพเหล็กแบริ่งที่มีความทนทานต่อการสึกหรอ
• รูปแบบ UCLC 203 ใช้งานแพร่หลายในระบบลำเลียงที่ต้องการความแม่นยำ

Unit No.	Shaft Diam. mm	Dimensions mm				Bearing No.	Housing No.	Weight kg
		a	l	Bi	n
UCLC 201	12	68.26	22.22	26	10	UCW 201	LC 203	0.51
UCLC 202	15	68.26	22.22	26	10	UCW 202	LC 203	0.50
UCLC 203	17	68.26	22.22	26	10	UCW 203	LC 203	0.49
UCLC 204	20	74.61	22.22	31	12.7	UC 204	LC 204	0.58
UCLC 205	25	79.38	26.19	34.1	14.3	UC 205	LC 205	0.73
UCLC 206	30	88.90	27.78	38.1	15.9	UC 206	LC 206	0.95
UCLC 207	35	98.42	30.96	42.9	17.5	UC 207	LC 207	1.2
UCLC 208	40	106.36	37.31	49.2	19	UC 208	LC 208	1.7
UCLC 209	45	111.12	36.51	49.2	19	UC 209	LC 209	1.7
UCLC 210	50	115.89	37.31	51.6	19	UC 210	LC 210	1.9
UCLC 211	55	125.41	40.48	55.6	22.2	UC 211	LC 211	2.4
UCLC 212	60	149.22	41.28	65.1	25.4	UC 212	LC 212	3.8
UCLC 213	65	149.22	41.28	65.1	25.4	UC 213	LC 213	3.6

ข้อมูลทางเทคนิค

• ขนาดเส้นผ่านศูนย์กลางรูเพลา (Bore Size) 17 มิลลิเมตร
• รูปทรงกระบอกไม่มีหน้าแปลน ช่วยให้การออกแบบจุดยึดตลับลูกปืนซ่อนไว้ภายในโครงสร้างทำได้ง่าย
• น้ำหนักเบากว่ารุ่น UCC ทั่วไป ทำให้ลดภาระน้ำหนักรวมของเครื่องจักรลงได้อย่างชัดเจน
• รองรับการหมุนรอบปานกลางได้อย่างราบรื่น ไร้เสียงรบกวน (Low noise) และแรงสั่นสะเทือนต่ำ
• การล็อคเพลาง่ายและรวดเร็วด้วยประแจแอล (Hex key) ขันสกรูตัวหนอนเข้าที่เพลา 17 มม.

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI cartridge unitscode UCLC 203 Data Sheet
