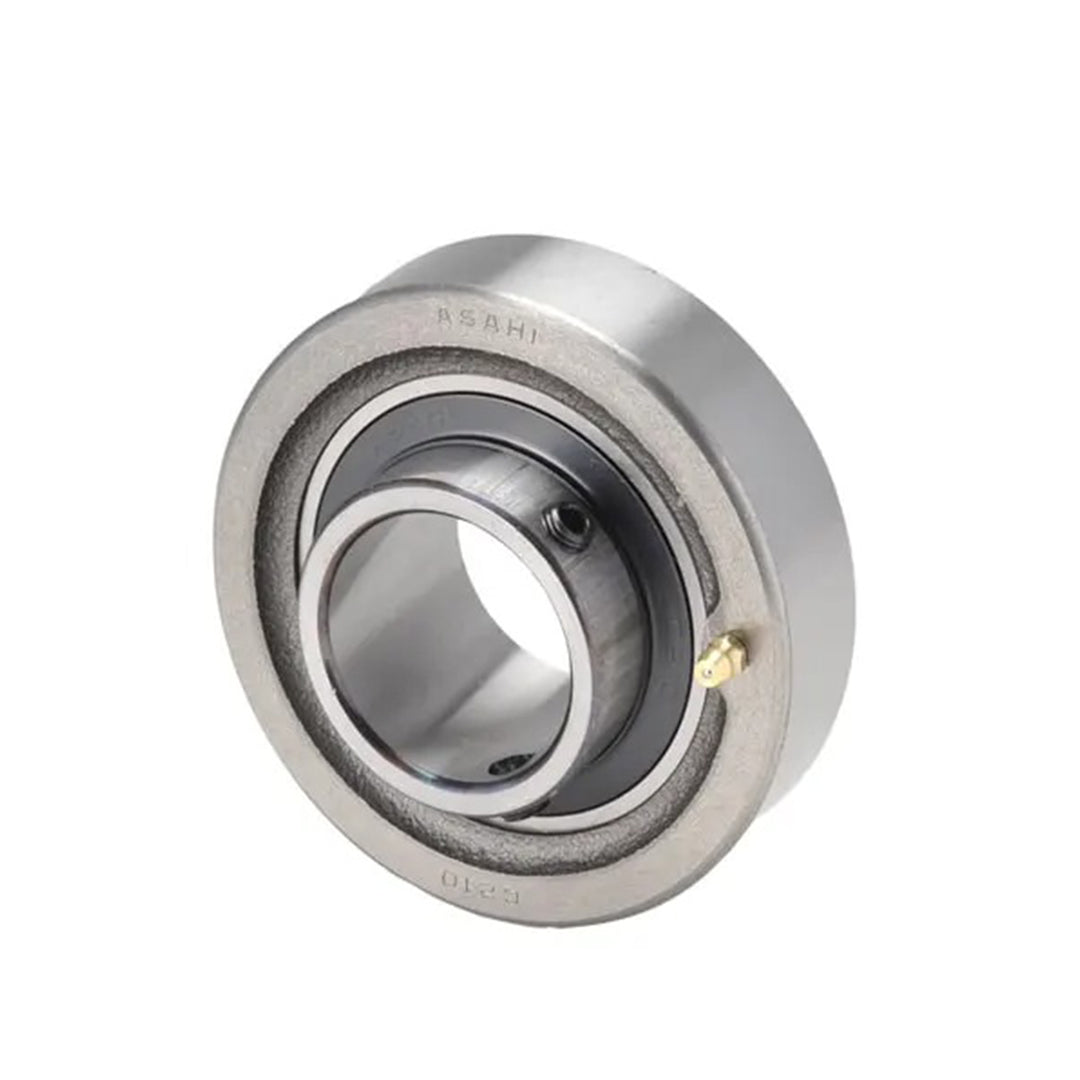

ตลับลูกปืน Bearing ASAHI cartridge unitscode UCC 209

ตลับลูกปืน Bearing ASAHI cartridge unitscode UCC 209อะไหล่อุตสาหกรรมคุณภาพเยี่ยมจากASAHIผู้ผลิตตลับลูกปืนชั้นนำของญี่ปุ่นที่การันตีความทนทานต่อสภาวะงานหนักโครงสร้างคาร์ทริดจ์ช่วยลดความซับซ้อนในการติดตั้งรองรับการหมุนที่ความเร็วรอบสูงโดยไม่เกิดความร้อนสะสมทำให้เพลาทำงานได้อย่างอิสระการันตีความคุ้มค่าในระยะยาวด้วยวัสดุเกรดพรีเมียมที่ทนต่อแรงสั่นสะเทือนช่วยให้การทำงานเงียบและเสถียรรักษาระดับประสิทธิภาพการส่งกำลังให้สมบูรณ์ปราศจากการสั่นสะเทือน

คุณสมบัติ

• ชุด UCC 209 เป็นตลับสวมทรงกระบอกสำหรับรับโหลดของเพลาขนาดใหญ่ในงานอุตสาหกรรมส่งกำลัง
• ตลับลูกปืนสามารถเคลื่อนที่เลื่อนตัวในแนวแกน (Axial movement) ได้อย่างคล่องตัวเมื่อเพลาขยายตัว
• การออกแบบหน้าสัมผัสภายในช่วยลดแรงเสียดทานระหว่างเม็ดลูกปืนและแหวนวิ่ง (Race)
• ตลับลูกปืนกักเก็บความหล่อลื่นได้ดี ไม่เยิ้มหรือรั่วซึม ทำให้พื้นที่ทำงานสะอาด
• เป็นสุดยอดทางเลือกแห่งความปลอดภัยและทนทานจากตลับลูกปืน ASAHI
• คุณสมบัติ: ประเภท Cartridge Unit รูปทรงกระบอก, เคลื่อนตัวแนวแกนได้คล่องตัว, กักเก็บสารหล่อลื่นดีไม่รั่วซึม

ข้อมูลจำเพาะ

• รุ่นลูกปืน: UCC 209 แบบ Cartridge Units แบรนด์ ASAHI ทนทานในอุตสาหกรรมแปรรูปไม้
• ตลับลูกปืนตระกูล UCC 209 รูปทรงกระบอกรองรับการหมุนของเพลาขนาดใหญ่
• ตัวเรือนขนาด 209 ทรงกระบอกมีพิกัดความเผื่อภายนอกที่แม่นยำสูง (h7 tolerance)
• เม็ดลูกปืนด้านใน UCC 209 รับภาระแนวรัศมีได้สูงกว่ารุ่นปกติ
• การติดตั้ง UCC 209 ซ่อนรูปมิดชิดในโครงสร้างเพิ่มความปลอดภัยในการปฏิบัติงาน

Unit No.	Shaft Diam. mm	Dimensions mm				Bearing No.	Housing No.	Weight kg
		a	l	Bi	n
UCC 201	12	72	20	31	12.7	UC 201	C 204	0.54
UCC 202	15	72	20	31	12.7	UC 202	C 204	0.52
UCC 203	17	72	20	31	12.7	UC 203	C 204	0.51
UCC 204	20	72	20	31	12.7	UC 204	C 204	0.49
UCC 205	25	80	22	34.1	14.3	UC 205	C 205	0.65
UCC 206	30	85	27	38.1	15.9	UC 206	C 206	0.82
UCC 207	35	90	28	42.9	17.5	UC 207	C 207	0.93
UCC 208	40	100	30	49.2	19	UC 208	C 208	1.2
UCC 209	45	110	31	49.2	19	UC 209	C 209	1.5
UCC 210	50	120	33	51.6	19	UC 210	C 210	1.9
UCC 211	55	125	35	55.6	22.2	UC 211	C 211	2.1
UCC 212	60	130	38	65.1	25.4	UC 212	C 212	2.5
UCC 213	65	140	40	65.1	25.4	UC 213	C 213	3.0

ข้อมูลทางเทคนิค

• ขนาดเส้นผ่านศูนย์กลางรูเพลา (Bore Size) 45 มิลลิเมตร
• ตลับกลม Cartridge Unit รหัส UCC209 ให้ความแม่นยำสูงเมื่อติดตั้งเข้ากับโครงสร้างแบบท่อ
• รองรับการหมุนด้วยความเร็วสูงและแรงเหวี่ยงที่เกิดจากเพลาขนาดใหญ่ 45 มม. ได้อย่างนิ่งเงียบ
• ซีลกันฝุ่น 2 ชั้น (Double Lip Seal) มั่นใจได้ในการป้องกันน้ำและสิ่งสกปรกเข้าทำลายลูกปืน
• ตัวเสื้อมีร่องสำหรับยึดสลักล็อค (Locating Pin) เพื่อกันการหมุนฟรีของเสื้อลูกปืนในเบ้า

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI cartridge unitscode UCC 209 Data Sheet
