• ตลับลูกปืนเม็ดเข็ม THK NART5R
1 1

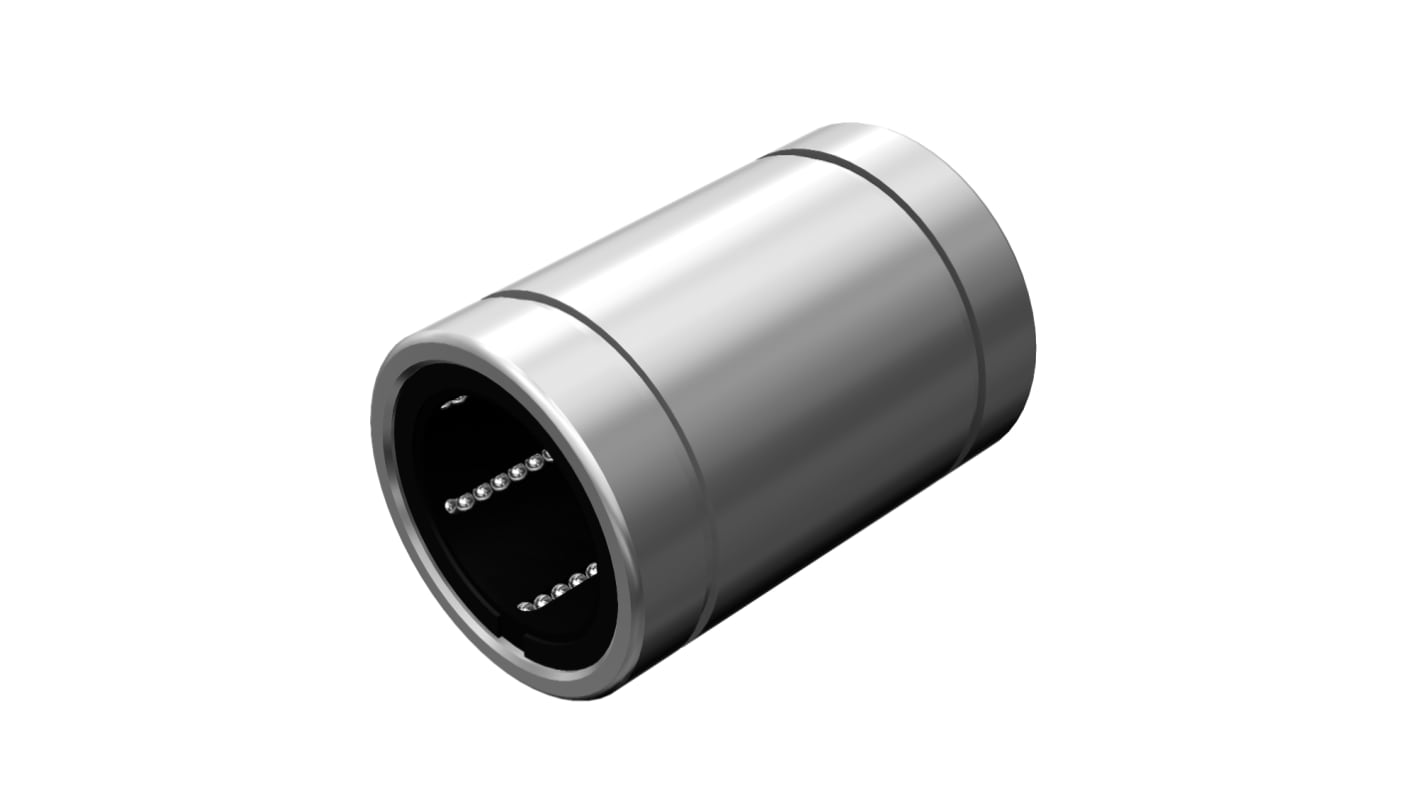

ตลับลูกปืนเม็ดเข็ม THK NART5R

ตลับลูกปืนเม็ดเข็ม THK NART5R

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

THK

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
532.00 ฿
532.00 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด ตลับลูกปืนเม็ดเข็ม THK NART5R

ตลับลูกปืนเม็ดเข็ม (Needle Roller Bearings) ของ THK เป็นลูกปืนที่ภายในบรรจุเม็ดเข็ม (needle rollers) ซึ่งมีความยาวมากกว่าเส้นผ่านศูนย์กลาง ช่วยให้สามารถรับโหลดได้สูงในพื้นที่จำกัด โดยเฉพาะในระบบเครื่องจักรที่มีพื้นที่แคบแต่ต้องการความแข็งแรง

คุณสมบัติ

ข้อมูลคุณสมบัติ

  • THK NART เป็นตลับลูกปืนเม็ดเข็ม (Needle Roller Bearing) แบบแหวนภายในมีคอขยาย (Inner Ring with Extended Collar)
  • ใช้เม็ดเข็มขนาดเล็กและยาวที่ช่วยกระจายแรงรัศมี (Radial Load) ได้อย่างมีประสิทธิภาพในพื้นที่จำกัด
  • ตัววงแหวนภายในผลิตจากเหล็กชุบแข็งคุณภาพสูง (Hardened Steel) เพื่อเพิ่มความแข็งแรงและทนทานต่อการสึกหรอ
  • คอขยาย (Collar) บนแหวนภายในช่วยรองรับแรงดันในแนวแกนและช่วยในการยึดติดกับชิ้นส่วนอื่นๆ
  • ออกแบบให้เหมาะกับการติดตั้งในเครื่องจักรที่ต้องการความแม่นยำและความแข็งแรงสูง

ข้อมูลการติดตั้ง

  • ตรวจสอบขนาดและความตรงของเพลาก่อนการติดตั้ง เพื่อให้ตลับลูกปืนล็อกได้พอดี
  • ใช้เครื่องมือที่เหมาะสมในการติดตั้ง เพื่อป้องกันความเสียหายของวงแหวนและเม็ดเข็ม
  • ติดตั้งอย่างระมัดระวังเพื่อป้องกันการบิดเบี้ยวและแรงกระแทกที่อาจทำให้ตลับลูกปืนเสียหาย
  • ใช้จาระบีหรือน้ำมันหล่อลื่นตามคำแนะนำของผู้ผลิตเพื่อเพิ่มประสิทธิภาพและยืดอายุการใช้งาน
  • ตรวจสอบและบำรุงรักษาอย่างสม่ำเสมอเพื่อรักษาประสิทธิภาพและความทนทานของตลับลูกปืน

ข้อมูลการใช้งาน

  • เหมาะสำหรับเครื่องจักรอุตสาหกรรมที่ต้องการรองรับแรงรัศมีสูงและแรงแกนในพื้นที่จำกัด
  • ระบบส่งกำลังที่ต้องการความแม่นยำและความทนทาน เช่น ระบบเกียร์ มอเตอร์
  • อุตสาหกรรมยานยนต์ เครื่องจักรกลการเกษตร และเครื่องจักรก่อสร้าง
  • อุปกรณ์ที่ต้องการตลับลูกปืนที่รองรับแรงในแนวแกนและรัศมีได้ดี
  • งานที่ต้องการระบบติดตั้งล็อกแน่นเพื่อป้องกันการเลื่อนหรือหมุนผิดตำแหน่ง

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

Model No. Main dimensions Basic load rating Track load capacity Rotational speed limit1 Mass
Inner diameterdi Outer diameterD B C a rsmin Oil holed1 Dynamic
C		 Static
C0 		Spherical outer ring
mm mm mm mm mm mm mm kN kN kN min-1 g
NART5R 5 16 12 11 12 0.3 1.5 2.84 2.65 1.08 25000 14.5
NART6R 6 19 12 11 14 0.3 1.5 3.33 3.35 1.37 20000 20.5
NART8R 8 24 15 14 17.5 0.3 1.5 5.68 5.89 1.86 17000 41.5
NART10R 10 30 15 14 23.5 0.6 2 7.94 7.59 2.45 15000 64.5
NART12R 12 32 15 14 25.5 0.6 2 8.53 8.44 2.74 13000 71
NART15R 15 35 19 18 29 0.6 2 13.7 16.4 3.14 10000 102
NART17R 17 40 21 20 32.5 1 2 17.4 19.3 3.72 9500 149
NART20R 20 47 25 24 38 1 2.5 22.9 30.6 7.15 8000 250
NART25R 25 52 25 24 43 1 2.5 24.6 33.3 8.23 7000 285
NART30R 30 62 29 28 50.5 1 3 33.4 51.4 10.5 5500 470
NART35R 35 72 29 28 53.5 1 3 35.5 57.3 12.9 5000 640
NART40R 40 80 32 30 61.5 1 3 44.6 81.4 14.9 4000 845
NART45R 45 85 32 30 66.5 1 3 46.6 88.6 16.1 4000 915
NART50R 50 90 32 30 76 1 3 48.3 95.7 17.3 3500 980

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

รายการ รายละเอียด
ชื่อผลิตภัณฑ์ THK Needle Roller Bearing – รุ่น NART (Needle Roller Bearing with Inner Ring)
ลักษณะเด่น - ตลับลูกปืนเม็ดเข็มแบบมีวงแหวนด้านใน (Inner Ring)- เหมาะสำหรับงานที่ต้องการความแม่นยำสูงและรองรับแรงรัศมีสูงในพื้นที่จำกัด- วงแหวนด้านในและวงแหวนด้านนอกชุบแข็งเพื่อความทนทานสูง- มีความเสถียรสูงและลดแรงเสียดทาน
โครงสร้าง - เม็ดเข็มเรียงตัวในวงแหวนรางวิ่งด้านในและด้านนอก- วงแหวนเหล็กกล้าชุบแข็ง (Hardened Steel)- มีตัวกั้นลูกบอล (Cage) ช่วยรักษาระยะและลดเสียงรบกวน
วัสดุ เหล็กกล้าชุบแข็งคุณภาพสูง (Hardened Steel)
โหลดรองรับ รองรับแรงรัศมี (Radial Load) สูง
ความเร็วสูงสุด ขึ้นกับขนาดและสารหล่อลื่น (ประมาณ 4~6 m/s)
อุณหภูมิใช้งาน -30°C ถึง +120°C (ขึ้นกับสารหล่อลื่น)
ระบบหล่อลื่น ต้องหล่อลื่นด้วยน้ำมันหรือน้ำมันหล่อลื่นเฉพาะ

เอกสารข้อมูล

ตลับลูกปืนเม็ดเข็ม THK NART5R Data Sheet
