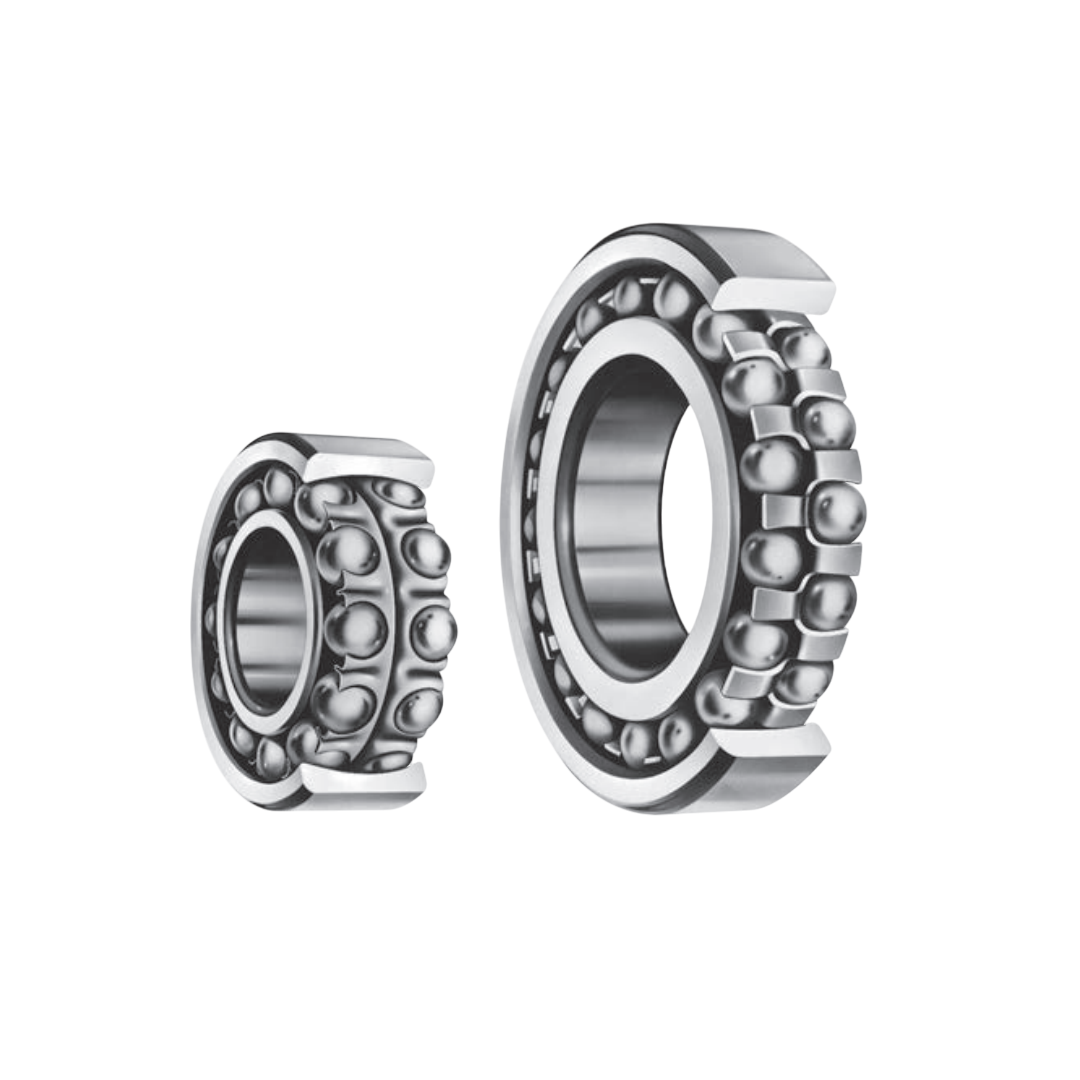

ตลับลูกปืนเม็ดกลมปรับแนวเองได้ (Bearing) KOYO รหัส 2208 ขนาด 40×80×23
ตลับลูกปืนเม็ดกลมปรับแนวเองได้ (Bearing) KOYO รหัส 2208 ขนาด 40×80×23
KOYO
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ตลับลูกปืนเม็ดกลมปรับแนวเองได้ (Bearing) KOYO รหัส 2208 ขนาด 40×80×23
ตลับลูกปืนเม็ดกลมร่องลึก (Deep Groove Ball Bearings) จากแบรนด์ KOYO ถือเป็นหนึ่งในผลิตภัณฑ์ที่ได้รับความนิยมอย่างสูงในอุตสาหกรรมต่างๆ ทั้งด้านเครื่องจักรกลทั่วไป เครื่องใช้ไฟฟ้า ระบบส่งกำลัง ไปจนถึงยานยนต์ เนื่องจากความสามารถในการรับแรงที่ยอดเยี่ยม ความทนทานต่อการใช้งานในระยะยาว และความแม่นยำในการหมุน หนึ่งในจุดเด่นของตลับลูกปืนเม็ดกลมร่องลึก KOYO คือโครงสร้างภายในที่ถูกออกแบบมาให้มีร่องรอบวงแหวนทั้งด้านในและด้านนอก ซึ่งช่วยให้สามารถรองรับแรงในแนวรัศมี (Radial Load) ได้อย่างมีประสิทธิภาพ และยังสามารถรองรับแรงในแนวแกน (Axial Load) ได้ทั้งสองทิศทางอีกด้วย โดยเฉพาะรุ่นที่มีฝาปิดซีลหรือฝาปิดโลหะ จะสามารถป้องกันสิ่งสกปรก ฝุ่น หรือความชื้นเข้าสู่ด้านในของลูกปืนได้ดี จึงช่วยยืดอายุการใช้งานโดยไม่ต้องบำรุงรักษาบ่อยครั้ง
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- Self-Aligning Ball Bearing ของ KOYO เป็นตลับลูกปืนแบบเม็ดกลม 2 แถว ที่มีรางวิ่งของวงแหวนวงนอกเป็นรูปโค้ง (spherical raceway) ช่วยให้ลูกปืนสามารถปรับแนวตัวเองได้
- สามารถ ปรับตัวตามการเยื้องศูนย์ (misalignment) ของเพลาและตัวเรือนได้โดยอัตโนมัติ โดยทั่วไปสามารถปรับมุมได้ประมาณ 2°–3°
- ลดแรงกดและแรงสั่นสะเทือนที่เกิดจากการติดตั้งไม่สมดุล
- เม็ดลูกปืนกลมสองแถวช่วยเพิ่มความสามารถในการรับแรงในแนวรัศมีได้ดี
- รับแรงแนวรัศมีได้สูง และสามารถรับแรงแนวแกนได้ในระดับหนึ่ง
- มีทั้งแบบเปิด (Open Type) และแบบมีซีล (Sealed Type) รวมถึงรุ่นที่มีปลอกเหล็กล็อกเพลา (Adapter Sleeve) สำหรับติดตั้งง่ายขึ้น
การติดตั้ง
- ติดตั้งง่ายและยืดหยุ่น เหมาะสำหรับตำแหน่งที่เพลาอาจไม่อยู่ในแนวศูนย์หรือมีโอกาสขยับ
- รุ่นที่มีปลอกล็อก (Adapter Sleeve) จะช่วยให้ติดตั้งบนเพลาขนาดต่าง ๆ ได้สะดวก โดยไม่ต้องอัดพอดี (press fit)
- ต้องหลีกเลี่ยงการบิดเพลาแรงเกินในขณะติดตั้ง เพื่อป้องกันการเสียหายของรางวิ่ง
- ตรวจสอบความสะอาดก่อนติดตั้ง และเลือกสารหล่อลื่น (จาระบีหรือน้ำมัน) ให้เหมาะกับรอบหมุนและอุณหภูมิในการทำงาน
- สำหรับรุ่นเปิด ควรมีระบบซีลหรือฝาครอบเพิ่มเติมหากใช้งานในสภาพแวดล้อมมีฝุ่นหรือความชื้นสูง
การใช้งาน
- เหมาะสำหรับงานที่มีโอกาสเกิดการเยื้องศูนย์ เช่น:
- พัดลมเพลาแขวน
- เครื่องจักรในอุตสาหกรรมสิ่งทอ
- เครื่องจักรทำกระดาษ
- มอเตอร์ขนาดกลางที่มีการสั่นสะเทือน
- อุปกรณ์ส่งกำลังที่มีการโก่งของเพลาหรือการติดตั้งไม่แม่นยำ
- นิยมใช้งานในสถานที่ที่การบำรุงรักษาทำได้ยาก เนื่องจากโครงสร้างที่ปรับตัวได้เองช่วยยืดอายุการใช้งาน
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| ขนาด (มม.) d (เส้นผ่านศูนย์กลางใน) | 40 |
| ขนาด (มม.) D (เส้นผ่านศูนย์กลางนอก) | 80 |
| ขนาด (มม.) B (ความกว้าง) | 23 |
| ขนาด (มม.) r min. (รัศมีมุมต่ำสุด) | 1.1 |
| ค่าพิกัดโหลดพื้นฐาน (กิโลนิวตัน) Cr (โหลดรัศมีแบบไดนามิก) | 28.0 |
| ค่าพิกัดโหลดพื้นฐาน (กิโลนิวตัน) C0r (โหลดรัศมีแบบสถิต) | 7.35 |
| ค่าพิกัดโหลดเมื่อเกิดความล้า (กิโลนิวตัน) Cu (พิกัดโหลดเมื่อเกิดความล้า) | 0.46 |
| ความเร็วจำกัด (รอบ/นาที) จาระบี (Grease lub.) | 7 600 |
| ความเร็วจำกัด (รอบ/นาที) น้ำมัน (Oil lub.) | 9 300 |
| เบอร์ตลับลูกปืน แบบรูทรงกระบอก (Cylindrical bore) | 2208 |
| ขนาดสำหรับติดตั้ง (มม.) dₐ ต่ำสุด | 46.5 |
| ขนาดสำหรับติดตั้ง (มม.) Dₐ สูงสุด | 73.5 |
| ขนาดสำหรับติดตั้ง (มม.) rₐ สูงสุด | 1 |
| ค่าคงที่ e | 0.33 |
| ตัวประกอบแรงตามแนวแกน Y₁ | 1.92 |
| ตัวประกอบแรงตามแนวแกน Y₂ | 2.96 |
| ตัวประกอบแรงตามแนวแกน Y₀ | 2.01 |
| น้ำหนัก (อ้างอิง) (กก.) รูเพลาแบบทรงกระบอก | 0.505 |
| น้ำหนัก (อ้างอิง) (กก.) รูเพลาแบบเรียว | 0.494 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| โครงสร้าง | ประกอบด้วยแถวลูกปืน 2 แถว กับร่องวงแหวนรอบนอกทรงกลม (Spherical Outer Ring Raceway) |
| คุณสมบัติเด่น | - ปรับแนวได้อัตโนมัติเมื่อมีการเยื้องศูนย์- รองรับโหลดรัศมีได้ดี- รองรับโหลดแนวแกนได้ระดับต่ำ |
| รูปแบบการซีล | - แบบเปิด (Open)- แบบมีซีลยาง (2RS)- แบบมีฝาปิดโลหะ (ZZ) |
| ค่าความเยื้องศูนย์ที่รองรับได้ | สูงสุดประมาณ 2.5–3° โดยไม่กระทบการทำงาน |
| ขนาดรูใน (Bore Diameter) | มีตั้งแต่ 5 มม. ถึงมากกว่า 100 มม. ขึ้นอยู่กับรุ่น |
| ชนิดรูใน | - แบบรูทรงกระบอกตรง (Cylindrical Bore)- แบบรูเรียว (Tapered Bore 1:12 หรือ 1:30) สำหรับติดตั้งบนปลอกเพลา |
| รหัสซีรีส์ | - 1200, 1300, 2200, 2300- 12xx / 22xx → ชนิดโหลดเบา- 13xx / 23xx → รองรับโหลดสูงกว่า |
| ความเร็วรอบสูงสุด | ขึ้นอยู่กับชนิดการหล่อลื่นและขนาด (สูงถึง 12,000–20,000 rpm สำหรับรุ่นเปิด) |
| วัสดุ | เหล็กกล้าชุบแข็งคุณภาพสูง (High-Carbon Chromium Steel) |
