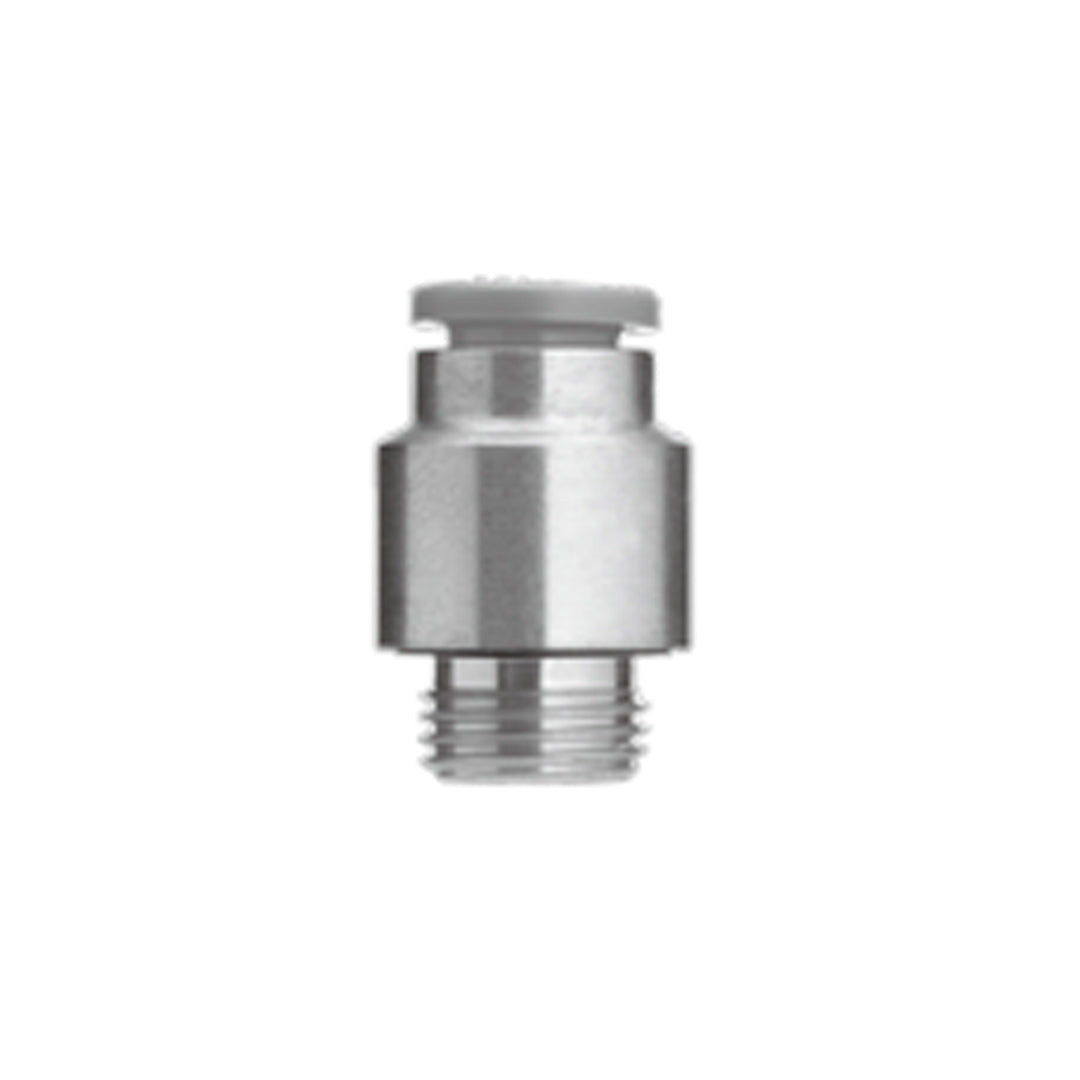

ข้อต่อลม Fittings SMC One-touch Fittings code KQ2S03-34_P

SMC Fittings One-touch Fittings KQ2 คือข้อต่อท่อแบบเร็วที่ออกแบบมาเพื่อให้การเชื่อมต่อและถอดสายลมเป็นเรื่องง่ายและรวดเร็ว ด้วยระบบล็อกแบบ One-touch เพียงแค่สอดท่อเข้าไปก็สามารถติดตั้งได้ทันทีโดยไม่ต้องใช้เครื่องมือพิเศษ ช่วยลดเวลาในการติดตั้งและบำรุงรักษา รองรับแรงดันลมและอุณหภูมิที่หลากหลาย มีความทนทานสูงต่อการรั่วซึมและการสึกหรอ เหมาะสำหรับงานนิวเมติกส์ในโรงงานอุตสาหกรรมที่ต้องการความแม่นยำและประสิทธิภาพสูงในการเชื่อมต่อระบบลม

คุณสมบัติ

• สามารถใช้ในสุญญากาศได้ถึง –100 กิโลปาสกาล
• ชนิดของตัวเรือน: รวม 51 รุ่น
• วัสดุเกลียว/การเคลือบพื้นผิว (เคลือบหรือไม่เคลือบ): 2 ชนิด
• การเคลือบผิวที่เลือกได้: ทองเหลือง (ไม่ชุบ), ทองเหลืองชุบนิกเกิลแบบไร้ไฟฟ้า
• เส้นผ่านศูนย์กลางภายนอกของท่อที่ใช้ได้

ข้อมูลจำเพาะ

• ชนิดกลม ระบบเมตริก: เส้นผ่านศูนย์กลาง (O.D.) 2, 3.2, 4, 6, 8, 10, 12, 16 มม.
• ชนิดกลม ระบบนิ้ว: เส้นผ่านศูนย์กลาง (O.D.) 1/8'', 5/32'', 3/16'', 1/4'', 5/16'', 3/8'', 1/2''
• ชนิดวงรี ระบบเมตริก: เส้นผ่านศูนย์กลาง (O.D.) 3.2, 4, 6 มม.
• ชนิดวงรี ระบบนิ้ว: เส้นผ่านศูนย์กลาง (O.D.) 1/8'', 5/32'', 3/16''
• เกลียวเชื่อมต่อ ระบบเมตริก: M3, M5, M6
• เกลียวเชื่อมต่อ R, Rc: 1/8, 1/4, 3/8, 1/2
• เกลียวเชื่อมต่อ G: 1/8, 1/4, 3/8, 1/2
• เกลียวเชื่อมต่อ NPT: 10-32UNF, 1/16, 1/8, 1/4, 3/8, 1/2
• เกลียวเชื่อมต่อ Uni (เกลียวสากล): 1/8, 1/4, 3/8, 1/2
• ซีลด้วยน้ำยา/ปะเก็น
• ซีลด้วยการประกบหน้าผิว (Face seal)
• ซีลด้วยปะเก็น (สำหรับเกลียว Uni)

Applicable tubing O.D. [inch]		Connection thread NPT	Model	H (Width across flats)	⌀D	L₁	L₂	A	M	Effective area [mm²]		Min. port size	Weight [g]
										Nylon	Urethane
⌀5/32		1/16	KQ2S03-33☐P	2.78	12	19	16.3	13.6	13.3	4.1	3.6	2.8	7.5
		1/8	KQ2S03-34☐P	2.78	14	17.3	16.3	11.9	13.3	4.1	3.6	2.8	9.2
⌀3/16		1/8	KQ2S05-34☐P	3.57	14	19.8	18.8	14.4	13.3	7.8	6.5	3.6	11.7
⌀1/4		1/16	KQ2S07-33☐P	2.78	12	19.9	16.3	14.5	13.3	8.4	8.4	2.8	7.1
		1/8	KQ2S07-34☐P	4.76	14	19.8	18.8	14.4	13.3	13.5	11.5	4.8	10.6
		1/4	KQ2S07-35☐P	4.76	18	19.8	18.8	11.7	13.3	13.5	11.5	4.8	15.6
		3/8	KQ2S07-36☐P	4.76	22	19.8	18.8	11.7	13.3	13.5	11.5	4.8	26.4
⌀5/16		1/8	KQ2S09-34☐P	5.56	13	20.9	19.7	15.5	14.2	17.2	16.2	5.6	8.6
		1/4	KQ2S09-35☐P	6.35	18	20.7	19.7	12.6	14.2	23.3	16.2	6.4	15.3
		3/8	KQ2S09-36☐P	6.35	22	20.7	19.7	12.6	14.2	23.3	16.2	6.4	25
⌀3/8		1/8	KQ2S11-34☐P	5.56	15.1	23.1	21.1	17.7	15.6	22.7	22.7	5.6	12.1
		1/4	KQ2S11-35☐P	6.35	18	24.5	21.1	16.4	15.6	29.6	29.1	6.4	19.9
		3/8	KQ2S11-36☐P	6.35	22	22.1	21.1	14	15.6	29.6	29.1	6.4	26.8
		1/2	KQ2S11-37☐P	6.35	26	22.1	21.1	11.7	15.6	29.6	29.1	6.4	42.8
⌀1/2		1/4	KQ2S13-35☐P	8	19	31.2	22.5	23.1	17	48	48	8.1	23.9
		3/8	KQ2S13-36☐P	9.53	22	26.2	22.5	18.1	17	66	51.7	9.6	30.2
		1/2	KQ2S13-37☐P	9.53	26	25.6	22.5	15.2	17	66	51.7	9.6	43.6

ข้อมูลทางเทคนิค

Fluid		Air, Water *1 *2
Operating pressure range *3		-100 kPa to 1 MPa
Proof pressure (at 23°C)		3 MPa
Ambient and fluid temperature		-5 to 60°C, Water: 0 to 40°C (No freezing)
Thread	Mounting section	ANSI/ASME B1.20.1 (NPT thread)
		JIS B0208 (UNF thread)
	Nut section	JIS B0208 (UNF thread)
Seal on the threads		Seal ring

เอกสารข้อมูล

ข้อต่อลม Fittings SMC One-touch Fittings code KQ2S03-34☐P Data sheet
