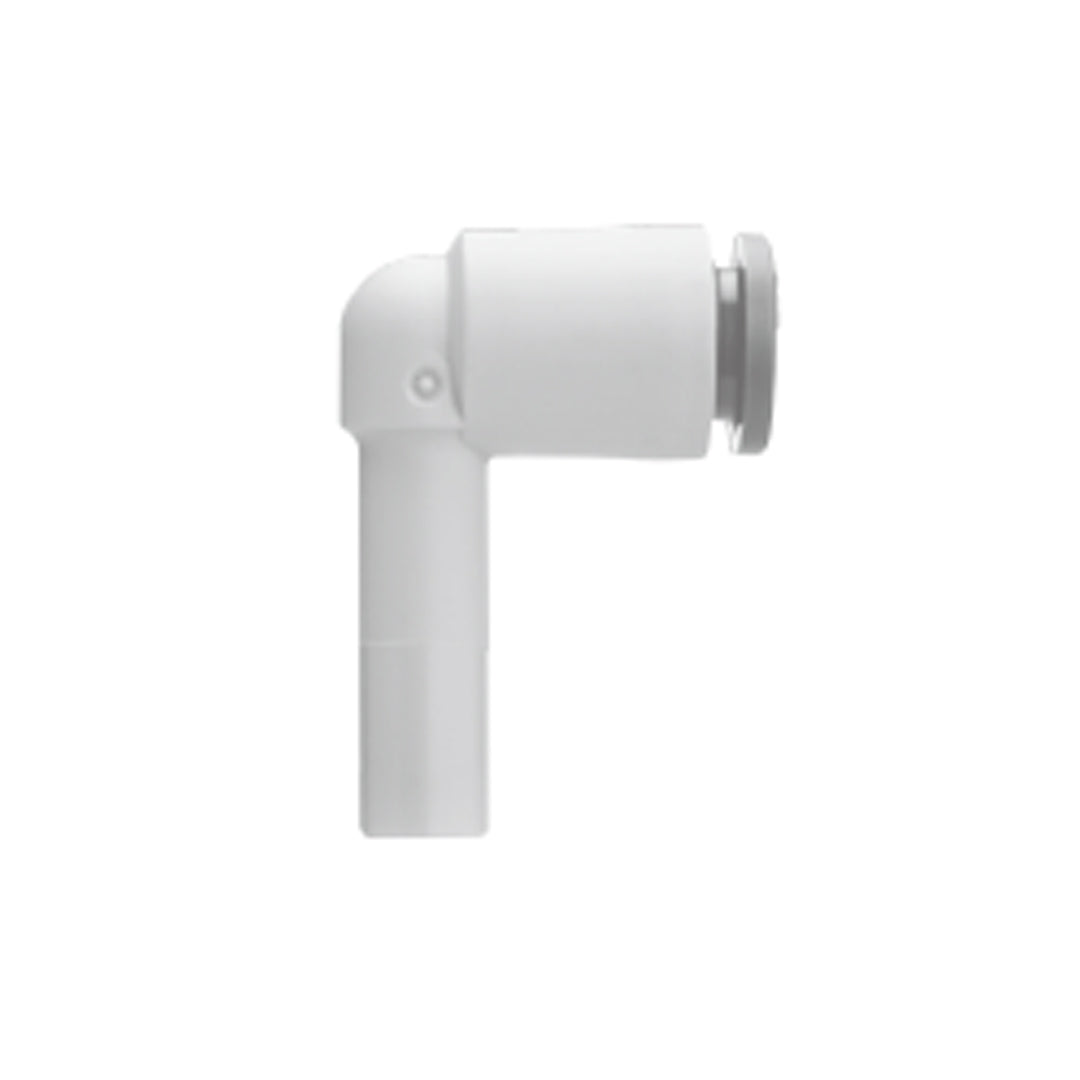

ข้อต่อลม Fittings SMC One-touch Fittings code KQ2N16-99
ข้อต่อลม Fittings SMC One-touch Fittings code KQ2N16-99
SMC
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
297.02 ฿
ราคาปกติ
ราคาโปรโมชัน
297.02 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ข้อต่อลม Fittings SMC One-touch Fittings code KQ2N16-99
SMC Fittings One-touch Fittings KQ2 คือข้อต่อท่อแบบเร็วที่ออกแบบมาเพื่อให้การเชื่อมต่อและถอดสายลมเป็นเรื่องง่ายและรวดเร็ว ด้วยระบบล็อกแบบ One-touch เพียงแค่สอดท่อเข้าไปก็สามารถติดตั้งได้ทันทีโดยไม่ต้องใช้เครื่องมือพิเศษ ช่วยลดเวลาในการติดตั้งและบำรุงรักษา รองรับแรงดันลมและอุณหภูมิที่หลากหลาย มีความทนทานสูงต่อการรั่วซึมและการสึกหรอ เหมาะสำหรับงานนิวเมติกส์ในโรงงานอุตสาหกรรมที่ต้องการความแม่นยำและประสิทธิภาพสูงในการเชื่อมต่อระบบลม
ดูรายละเอียดทั้งหมด
คุณสมบัติ
คุณสมบัติ
- สามารถใช้ในสุญญากาศได้ถึง –100 กิโลปาสกาล
- ชนิดของตัวเรือน: รวม 51 รุ่น
- วัสดุเกลียว/การเคลือบพื้นผิว (เคลือบหรือไม่เคลือบ): 2 ชนิด
- การเคลือบผิวที่เลือกได้: ทองเหลือง (ไม่ชุบ), ทองเหลืองชุบนิกเกิลแบบไร้ไฟฟ้า
- เส้นผ่านศูนย์กลางภายนอกของท่อที่ใช้ได้
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
- ชนิดกลม ระบบเมตริก: เส้นผ่านศูนย์กลาง (O.D.) 2, 3.2, 4, 6, 8, 10, 12, 16 มม.
- ชนิดกลม ระบบนิ้ว: เส้นผ่านศูนย์กลาง (O.D.) 1/8'', 5/32'', 3/16'', 1/4'', 5/16'', 3/8'', 1/2''
- ชนิดวงรี ระบบเมตริก: เส้นผ่านศูนย์กลาง (O.D.) 3.2, 4, 6 มม.
- ชนิดวงรี ระบบนิ้ว: เส้นผ่านศูนย์กลาง (O.D.) 1/8'', 5/32'', 3/16''
- เกลียวเชื่อมต่อ ระบบเมตริก: M3, M5, M6
- เกลียวเชื่อมต่อ R, Rc: 1/8, 1/4, 3/8, 1/2
- เกลียวเชื่อมต่อ G: 1/8, 1/4, 3/8, 1/2
- เกลียวเชื่อมต่อ NPT: 10-32UNF, 1/16, 1/8, 1/4, 3/8, 1/2
- เกลียวเชื่อมต่อ Uni (เกลียวสากล): 1/8, 1/4, 3/8, 1/2
- ซีลด้วยน้ำยา/ปะเก็น
- ซีลด้วยการประกบหน้าผิว (Face seal)
- ซีลด้วยปะเก็น (สำหรับเกลียว Uni)
| Applicable fitting øD | Model | L | M | ød | Min. port size | Weight [g] |
|---|---|---|---|---|---|---|
| ø4 | KQ2N04-99 | 37 | 13.3 | 2.5 | 2.5 | 1 |
| ø6 | KQ2N06-99 | 39 | 13.3 | 4 | 4 | 2 |
| ø8 | KQ2N08-99 | 43 | 14.2 | 6 | 6 | 2 |
| ø10 | KQ2N10-99 | 49 | 15.6 | 7.5 | 7.5 | 4 |
| ø12 | KQ2N12-99 | 52 | 17 | 9 | 9 | 3.3 |
| ø16 | KQ2N16-99 | 57 | 20.6 | 13 | 13 | 4.8 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Fluid | Air, Water *1 *2 | |
| Operating pressure range *3 | -100 kPa to 1 MPa | |
| Proof pressure (at 23°C) | 3 MPa | |
| Ambient and fluid temperature | -5 to 60°C, Water: 0 to 40°C (No freezing) | |
| Thread | Mounting section |
ANSI/ASME1.20.1 (NPT thread)
JIS B0208 (UNF thread) |
| Nut section | JIS B0208 (UNF thread) | |
| Seal on the threads | With sealant | |
