ข้อต่อลม Fittings SMC One-touch Fittings code KQ2N11-13

SMC Fittings One-touch Fittings KQ2 คือข้อต่อท่อแบบเร็วที่ออกแบบมาเพื่อให้การเชื่อมต่อและถอดสายลมเป็นเรื่องง่ายและรวดเร็ว ด้วยระบบล็อกแบบ One-touch เพียงแค่สอดท่อเข้าไปก็สามารถติดตั้งได้ทันทีโดยไม่ต้องใช้เครื่องมือพิเศษ ช่วยลดเวลาในการติดตั้งและบำรุงรักษา รองรับแรงดันลมและอุณหภูมิที่หลากหลาย มีความทนทานสูงต่อการรั่วซึมและการสึกหรอ เหมาะสำหรับงานนิวเมติกส์ในโรงงานอุตสาหกรรมที่ต้องการความแม่นยำและประสิทธิภาพสูงในการเชื่อมต่อระบบลม

คุณสมบัติ

• สามารถใช้ในสุญญากาศได้ถึง –100 กิโลปาสกาล
• ชนิดของตัวเรือน: รวม 51 รุ่น
• วัสดุเกลียว/การเคลือบพื้นผิว (เคลือบหรือไม่เคลือบ): 2 ชนิด
• การเคลือบผิวที่เลือกได้: ทองเหลือง (ไม่ชุบ), ทองเหลืองชุบนิกเกิลแบบไร้ไฟฟ้า
• เส้นผ่านศูนย์กลางภายนอกของท่อที่ใช้ได้

ข้อมูลจำเพาะ

• ชนิดกลม ระบบเมตริก: เส้นผ่านศูนย์กลาง (O.D.) 2, 3.2, 4, 6, 8, 10, 12, 16 มม.
• ชนิดกลม ระบบนิ้ว: เส้นผ่านศูนย์กลาง (O.D.) 1/8'', 5/32'', 3/16'', 1/4'', 5/16'', 3/8'', 1/2''
• ชนิดวงรี ระบบเมตริก: เส้นผ่านศูนย์กลาง (O.D.) 3.2, 4, 6 มม.
• ชนิดวงรี ระบบนิ้ว: เส้นผ่านศูนย์กลาง (O.D.) 1/8'', 5/32'', 3/16''
• เกลียวเชื่อมต่อ ระบบเมตริก: M3, M5, M6
• เกลียวเชื่อมต่อ R, Rc: 1/8, 1/4, 3/8, 1/2
• เกลียวเชื่อมต่อ G: 1/8, 1/4, 3/8, 1/2
• เกลียวเชื่อมต่อ NPT: 10-32UNF, 1/16, 1/8, 1/4, 3/8, 1/2
• เกลียวเชื่อมต่อ Uni (เกลียวสากล): 1/8, 1/4, 3/8, 1/2
• ซีลด้วยน้ำยา/ปะเก็น
• ซีลด้วยการประกบหน้าผิว (Face seal)
• ซีลด้วยปะเก็น (สำหรับเกลียว Uni)

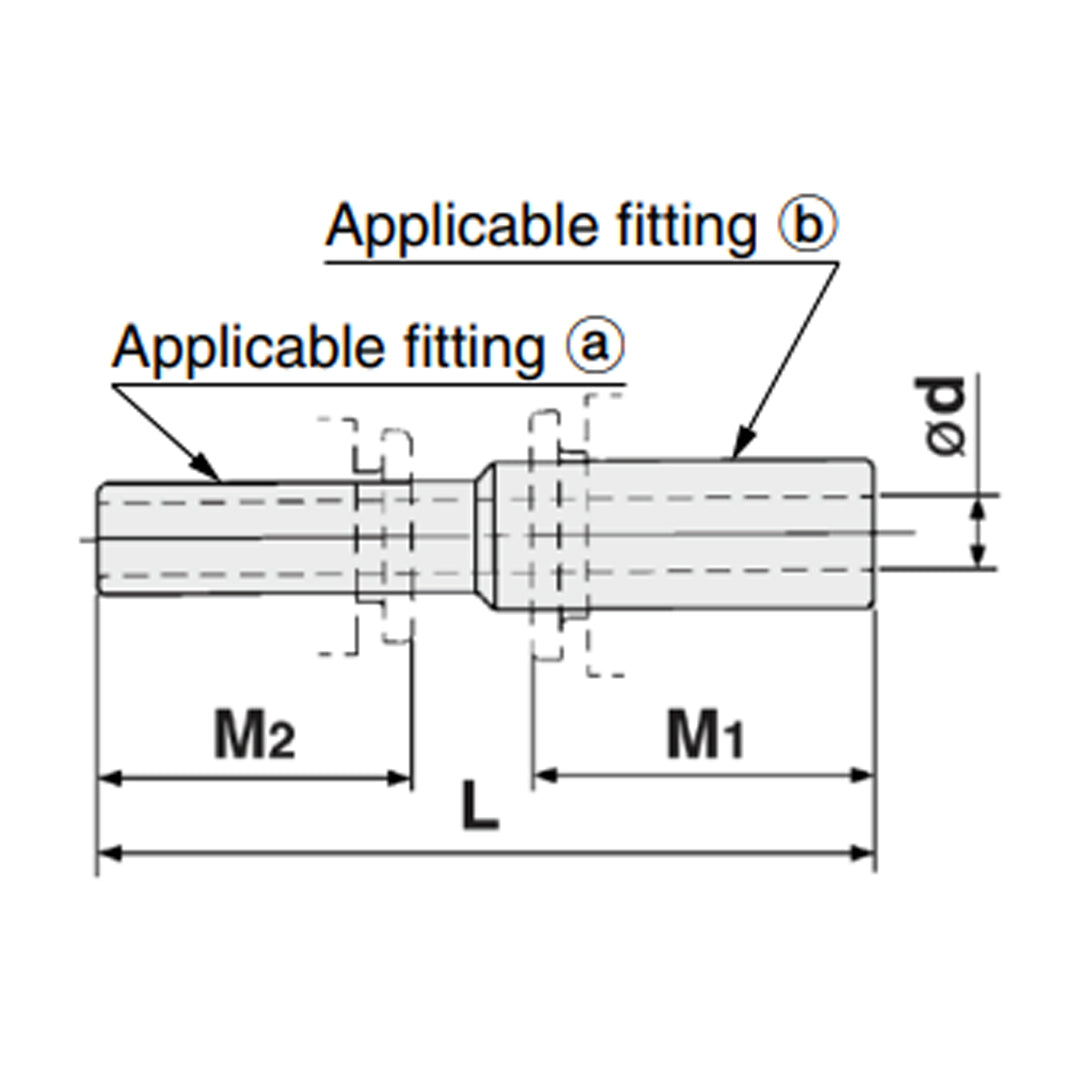

Applicable fitting		Model	L	M1	M2	ød Min. port size	Weight [g]
(a)	(b)
ø1/8	ø5/32	KQ2N01-03	36.5	13.3	13.3	2.2	0.2
	ø3/16	KQ2N01-05	37	13.3	13.3	2.2	0.4
ø5/32	ø3/16	KQ2N03-05	37.5	13.3	13.3	2.5	0.4
	ø1/4	KQ2N03-07	38	13.3	13.3	2.5	0.6
ø3/16	ø1/4	KQ2N05-07	38.5	13.3	13.3	3.5	0.6
	ø5/16	KQ2N05-09	41	13.3	13.3	3.5	1
ø1/4	ø5/16	KQ2N07-09	41.5	13.3	13.3	4.6	1
	ø3/8	KQ2N07-11	45	15.6	13.3	4.6	1
ø5/16	ø3/8	KQ2N09-11	46.5	15.6	14.2	6	1.8
	ø1/2	KQ2N09-13	47.5	17	14.2	6	2.6
ø3/8	ø1/2	KQ2N11-13	50	17	15.6	7	3.2

ข้อมูลทางเทคนิค

Fluid		Air, Water *1 *2
Operating pressure range *3		-100 kPa to 1 MPa
Proof pressure (at 23°C)		3 MPa
Ambient and fluid temperature		-5 to 60°C, Water: 0 to 40°C (No freezing)
Thread	Mounting section	ANSI/ASME1.20.1 (NPT thread) JIS B0208 (UNF thread)
	Nut section	JIS B0208 (UNF thread)
Seal on the threads		With sealant

เอกสารข้อมูล

ข้อต่อลม Fittings SMC One-touch Fittings code KQ2N11-13 Data sheet
