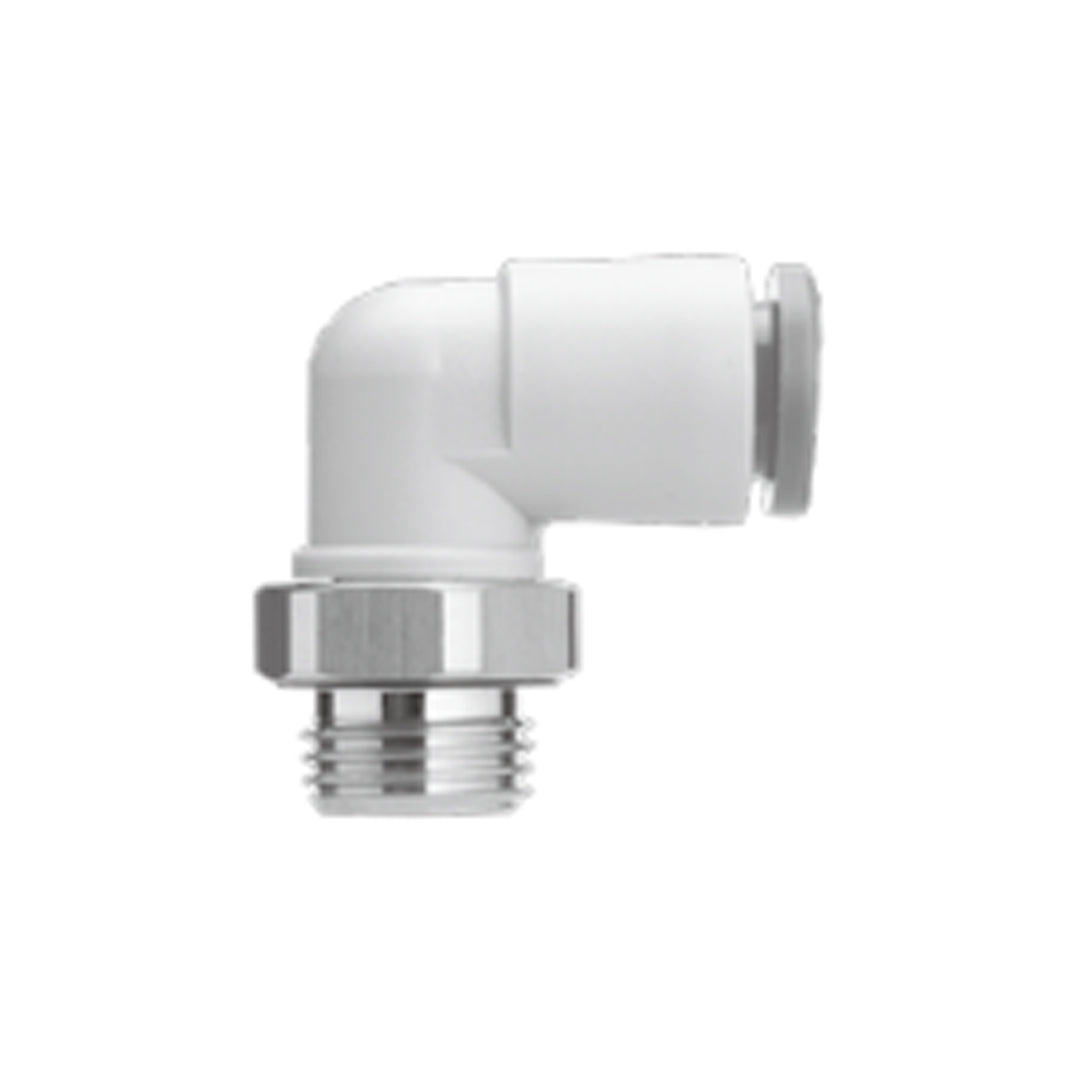

ข้อต่อลม Fittings SMC One-touch Fittings code KQ2L03-35_P

SMC Fittings One-touch Fittings KQ2 คือข้อต่อท่อแบบเร็วที่ออกแบบมาเพื่อให้การเชื่อมต่อและถอดสายลมเป็นเรื่องง่ายและรวดเร็ว ด้วยระบบล็อกแบบ One-touch เพียงแค่สอดท่อเข้าไปก็สามารถติดตั้งได้ทันทีโดยไม่ต้องใช้เครื่องมือพิเศษ ช่วยลดเวลาในการติดตั้งและบำรุงรักษา รองรับแรงดันลมและอุณหภูมิที่หลากหลาย มีความทนทานสูงต่อการรั่วซึมและการสึกหรอ เหมาะสำหรับงานนิวเมติกส์ในโรงงานอุตสาหกรรมที่ต้องการความแม่นยำและประสิทธิภาพสูงในการเชื่อมต่อระบบลม

คุณสมบัติ

• สามารถใช้ในสุญญากาศได้ถึง –100 กิโลปาสกาล
• ชนิดของตัวเรือน: รวม 51 รุ่น
• วัสดุเกลียว/การเคลือบพื้นผิว (เคลือบหรือไม่เคลือบ): 2 ชนิด
• การเคลือบผิวที่เลือกได้: ทองเหลือง (ไม่ชุบ), ทองเหลืองชุบนิกเกิลแบบไร้ไฟฟ้า
• เส้นผ่านศูนย์กลางภายนอกของท่อที่ใช้ได้

ข้อมูลจำเพาะ

• ชนิดกลม ระบบเมตริก: เส้นผ่านศูนย์กลาง (O.D.) 2, 3.2, 4, 6, 8, 10, 12, 16 มม.
• ชนิดกลม ระบบนิ้ว: เส้นผ่านศูนย์กลาง (O.D.) 1/8'', 5/32'', 3/16'', 1/4'', 5/16'', 3/8'', 1/2''
• ชนิดวงรี ระบบเมตริก: เส้นผ่านศูนย์กลาง (O.D.) 3.2, 4, 6 มม.
• ชนิดวงรี ระบบนิ้ว: เส้นผ่านศูนย์กลาง (O.D.) 1/8'', 5/32'', 3/16''
• เกลียวเชื่อมต่อ ระบบเมตริก: M3, M5, M6
• เกลียวเชื่อมต่อ R, Rc: 1/8, 1/4, 3/8, 1/2
• เกลียวเชื่อมต่อ G: 1/8, 1/4, 3/8, 1/2
• เกลียวเชื่อมต่อ NPT: 10-32UNF, 1/16, 1/8, 1/4, 3/8, 1/2
• เกลียวเชื่อมต่อ Uni (เกลียวสากล): 1/8, 1/4, 3/8, 1/2
• ซีลด้วยน้ำยา/ปะเก็น
• ซีลด้วยการประกบหน้าผิว (Face seal)
• ซีลด้วยปะเก็น (สำหรับเกลียว Uni)

Applicable tubing O.D. [inch]		Connection thread NPT	Model	H (Width across flats)	⌀D1	⌀D2	L1	L2	A	M	Effective area [mm²]		Min. port size	Weight [g]	a rib
											Nylon	Urethane
⌀1/8		1/16	KQ2L01-33☐P	11.11	7.1	10	14.5	21.6	19.8	13.3	3	2.5	2.5	14.6	—
		1/8	KQ2L01-34☐P	12.7	7.1	10	14.5	16.7	14.9	13.3	3	2.5	2.5	6.1	—
		1/4	KQ2L01-35☐P	17.46	7.1	10	14.5	21.4	16.9	13.3	3	2.5	2.5	18.3	—
		1/16	KQ2L03-33☐P	11.11	8.2	10	14.8	21.1	19.8	13.3	4.6	3.3	3	14.9	⚫
⌀5/32		1/8	KQ2L03-34☐P	12.7	8.2	10	14.8	16.2	14.9	13.3	4.6	3.3	3	6.3	⚫
		1/4	KQ2L03-35☐P	17.46	8.2	10	14.8	21.9	17.9	13.3	4.6	3.3	3	18.5	⚫
		1/8	KQ2L05-34☐P	12.7	9.1	10	15	16.7	15.8	13.3	6.8	5.6	3.5	6.5	—
⌀3/16		1/4	KQ2L05-35☐P	17.46	9.1	10	15	22.4	18.8	13.3	6.8	5.6	3.5	18.7	—
		1/16	KQ2L07-33☐P	11.11	11.1	10	15.6	22.6	22.7	13.3	6.8	6.8	3.5	8	⚫
		1/8	KQ2L07-34☐P	12.7	11.1	10	15.6	17.7	17.8	13.3	11.3	10	4.5	6.8	⚫
		1/4	KQ2L07-35☐P	17.46	11.1	10	15.6	23.4	20.8	13.3	11.3	10	4.5	19	⚫
⌀1/4		3/8	KQ2L07-36☐P	22	11.1	10	15.6	23.9	21.3	13.3	11.3	10	4.5	32.5	⚫
		1/8	KQ2L09-34☐P	12.7	13.2	10	16.4	18.7	19.9	14.2	11.4	11.4	4.5	7.5	⚫
		1/4	KQ2L09-35☐P	17.46	13.2	12	17.2	23.4	21.9	14.2	21.6	14.9	6	15.7	⚫
⌀5/16		3/8	KQ2L09-36☐P	22	13.2	12	17.2	24.9	23.4	14.2	21.6	14.9	6	30.8	⚫
		1/8	KQ2L11-34☐P	12.7	15.4	12	18.6	22.2	24.5	15.6	21.2	21.2	6	10.7	⚫
		1/4	KQ2L11-35☐P	17.46	15.4	17	19.3	25.4	24.9	15.6	28.8	23.8	7.5	18.1	⚫
⌀3/8		3/8	KQ2L11-36☐P	22	15.4	17	19.3	26.1	25.6	15.6	28.8	23.8	7.5	19	⚫
		1/2	KQ2L11-37☐P	28.57	15.4	17	19.3	31.4	28.6	15.6	28.8	23.8	7.5	53.9	⚫
		1/4	KQ2L13-35☐P	17.46	19.3	17	21.5	27.3	28.8	17	50.3	44.4	9	20.4	⚫
		3/8	KQ2L13-36☐P	22	19.3	17	21.8	28.2	29.7	17	56	44.4	9.5	34.7	—
⌀1/2		1/2	KQ2L13-37☐P	28.57	19.3	17	21.8	33.3	32.5	17	56	44.4	9.5	76.4	⚫

ข้อมูลทางเทคนิค

Fluid		Air, Water *1 *2
Operating pressure range *3		-100 kPa to 1 MPa
Proof pressure (at 23°C)		3 MPa
Ambient and fluid temperature		-5 to 60°C, Water: 0 to 40°C (No freezing)
Thread	Mounting section	ANSI/ASME B1.20.1 (NPT thread)
		JIS B0208 (UNF thread)
	Nut section	JIS B0208 (UNF thread)
Seal on the threads		Seal ring

เอกสารข้อมูล

ข้อต่อลม Fittings SMC One-touch Fittings code KQ2L03-35☐P Data sheet
