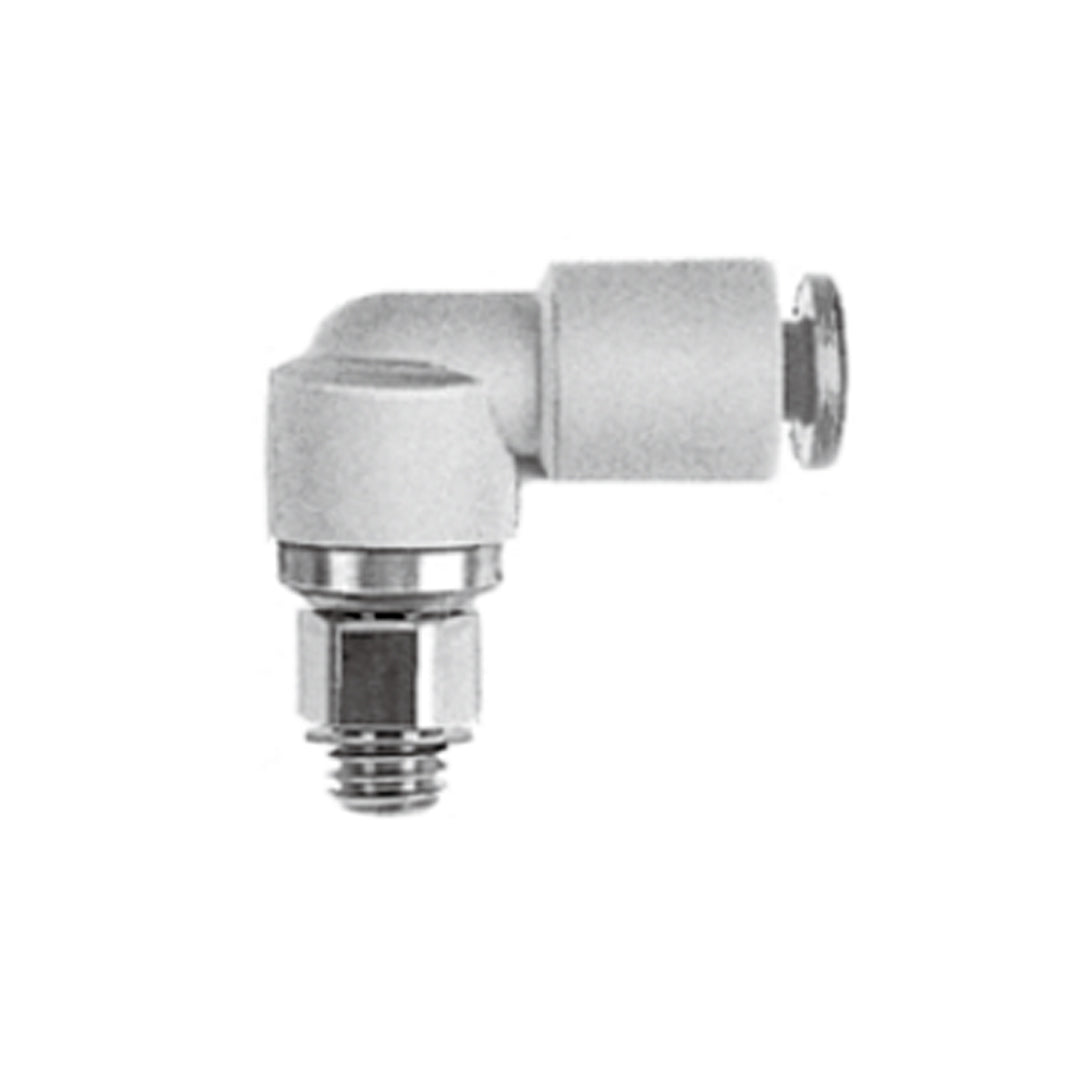

ข้อต่อลม Fittings SMC One-touch code KSL03-32

SMC KS Series เป็นข้อต่อแบบวันทัช (One-touch fitting) ที่ออกแบบมาสำหรับการเชื่อมต่อท่อในส่วนที่ต้องมีการหมุนหรือต oscillate เช่น ในแขนหุ่นยนต์หรืออุปกรณ์อัตโนมัติ ช่วยให้การติดตั้งง่าย รวดเร็ว และลดแรงบิดระหว่างการหมุนได้อย่างราบรื่น ตัววัสดุหลักผลิตจาก PBT และสแตนเลส 304 พร้อมชิ้นส่วนทองเหลืองเคลือบนิกเกิลแบบไม่ใช้ไฟฟ้า (Electroless Nickel Plated) เพื่อความทนทานและป้องกันการกัดกร่อน เหมาะสำหรับงานที่ต้องการความน่าเชื่อถือสูงในสภาพแวดล้อมอุตสาหกรรม

คุณสมบัติ

• หมุนได้อย่างลื่นไหล ด้วยตลับลูกปืน (Ball Bearing) ที่ให้แรงบิดต่ำ
• อายุการใช้งานยาวนาน จากบูชเลื่อนแบบมีน้ำมัน (Oil-containing Slide Bearing)
• ซีลหมุนเฉพาะ (Rotary Seal) ลดแรงเสียดทานและป้องกันการรั่วซึม
• พร้อมสารซีลเกลียว (Thread Sealant) มาตรฐานจากโรงงาน
• โครงสร้างไร้ทองแดง (Copper-free) เหมาะกับสภาพแวดล้อมที่ต้องการความสะอาดสูง
• ชิ้นส่วนทองเหลืองชุบนิกเกิล เพื่อป้องกันสนิมและเพิ่มความทนทาน
• ติดตั้งง่ายด้วยระบบ One-touch สำหรับท่อ FEP, PFA, Nylon, Soft Nylon และ Polyurethane

ข้อมูลจำเพาะ

• รุ่น (Series) KS Series (Inch size Rotary One-touch Fittings)
• ของไหล (Fluid) อากาศ (Air)
• ช่วงแรงดันใช้งาน (Operating Pressure Range) –100 kPa ถึง 1 MPa
• แรงดันทดสอบ (Proof Pressure) 3 MPa
• อุณหภูมิใช้งาน (Ambient & Fluid Temperature) –5 ถึง 60°C (ห้ามมีน้ำแข็งเกาะ)
• เกลียว (Thread Type) NPT / UNF (ตาม ANSI/ASME B1.20.1, JIS B0212)
• วัสดุหลัก (Main Materials) PBT, SUS304, C3604 (Electroless Nickel Plated), Polyacetal, NBR
• ประเภทการหมุน Low-torque rotation, เหมาะกับการหมุนความเร็วไม่เกิน 8.3 รอบ/วินาที
• ขนาดท่อที่ใช้ได้ (Applicable Tubing O.D.) 5/32", 1/4", 5/16", 3/8"
• รุ่นย่อย KSH (Male Connector), KSL (Male Elbow)

Applicable tubing O.D. (inch)	Connection thread UNF, NPT	Model	H (Width across flats)	D1	D2	L1	L2	A*	M	Min. port size	Effective area (mm²)		Weight (g)
											Nylon	Urethane
5/32	10-32 UNF	KSL03-32	8	10.4	12	21	20.5	22	16	2.5	3.5	3.5	9
	1/8	KSL03-34S	12.7				21.1	23.5					14
1/4	1/8	KSL07-34S	14.29	13.2	14	23.5	22.1	25.5	17	4	8.6	8.6	17
	1/4	KSL07-35S					25.5	26.5					23
5/16	1/8	KSL09-34S	17.46	15.2	17	26	25.6	30	18.5	6	21.6	14.9	23
	1/4	KSL09-35S					29	31					29
3/8	1/4	KSL11-35S	22.23	17.9	22	31.5	33.5	37	21	7	30.5	25.0	56
	3/8	KSL11-36S					33.9	38					64

ข้อมูลทางเทคนิค

Fluid	Air
Operating pressure range 1)	-100 kPa to 1 MPa
Proof pressure	3 MPa
Ambient and fluid temperature	-5 to 60 °C (No freezing)
Thread	ANSI/ASME B1. 20. 1 (NPT thread)
	JIS B 0212 (UNF thread)
Seal on the threads (Standard)	With thread sealant
Brass parts surface treatment (Standard)	Electroless nickel plated

เอกสารข้อมูล

ข้อต่อลม Fittings SMC One-touch code KSL03-32 Data sheet
