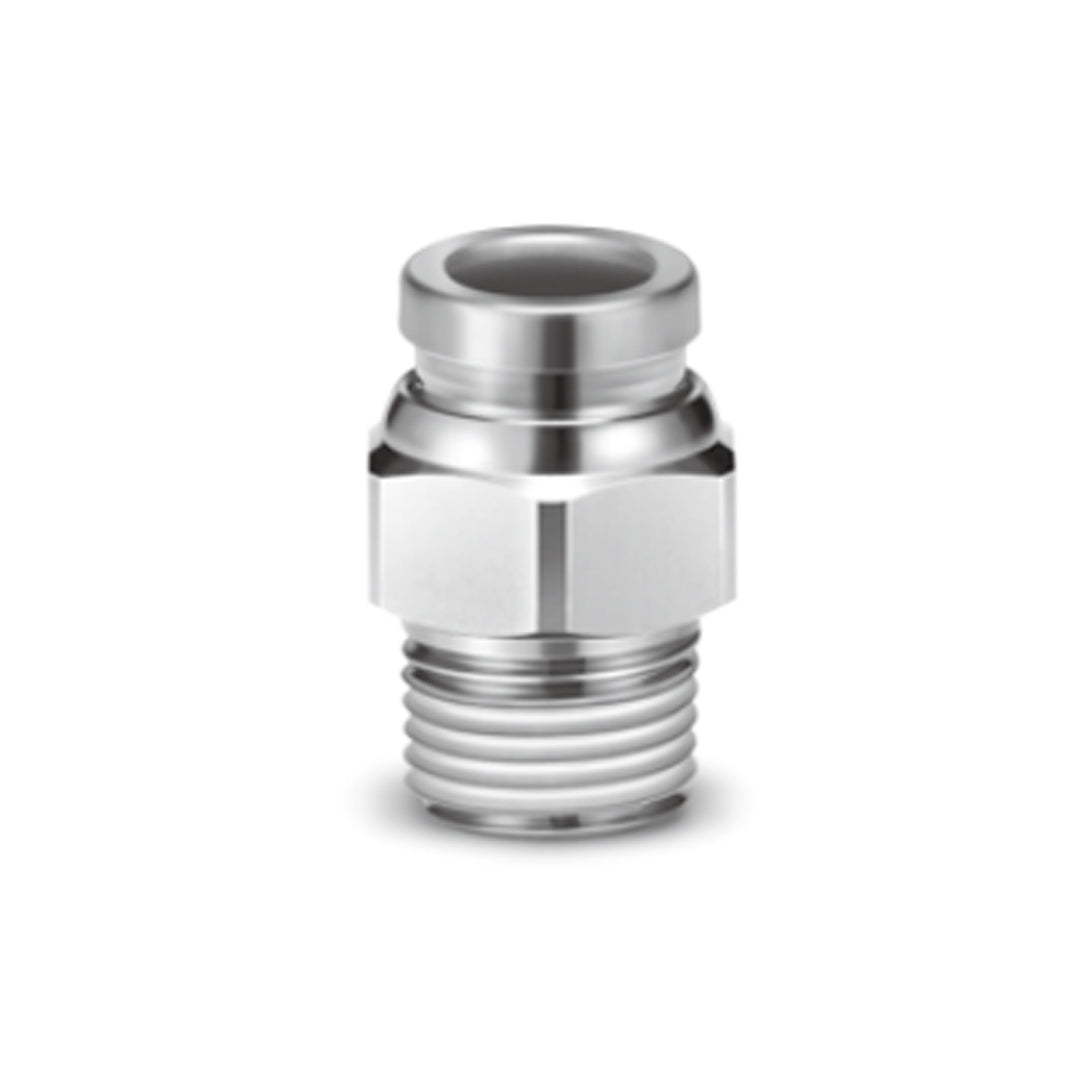

ข้อต่อลม Fittings SMC One-touch code KQG2H09-N03S

ข้อต่อลม SMC รุ่น KQG2 Series ผลิตจาก สแตนเลสเกรด 316 ทั้งตัว มอบความทนทานสูงต่อการกัดกร่อน เหมาะสำหรับงานที่ต้องการความสะอาดสูง เช่น อุตสาหกรรมอาหาร เครื่องดื่ม ยา และเซมิคอนดักเตอร์ โครงสร้างแบบ One-touch ช่วยให้ติดตั้งและถอดท่อได้อย่างรวดเร็วโดยไม่ต้องใช้เครื่องมือพิเศษ ตัวข้อต่อมีขนาดกะทัดรัด น้ำหนักเบากว่ารุ่นก่อนถึง 62% และสั้นลง 30% พร้อมวัสดุซีล Special FKM (ทนไอน้ำและอุณหภูมิสูง) ใช้งานได้ทั้งกับ ลม น้ำ ไนโตรเจน และไอน้ำ โดยไม่ต้องใช้สารหล่อลื่น (Grease-free) และผ่านมาตรฐาน Japan Food Sanitation Law เหมาะอย่างยิ่งสำหรับระบบลมที่ต้องการความปลอดภัยและความสะอาดสูง

คุณสมบัติ

• วัสดุสแตนเลส 316 ทั้งตัว ทนการกัดกร่อนสูง เหมาะสำหรับงานสะอาด
• ขนาดกะทัดรัดและน้ำหนักเบา กว่ารุ่นก่อน (สั้นลง ~30%, เบาลง ~62%)
• ซีลพิเศษ FKM ทนความร้อนสูงถึง 150°C และใช้งานกับไอน้ำได้
• รองรับของไหลหลายชนิด เช่น อากาศ, ไนโตรเจน, น้ำ, ไอน้ำ
• ไม่ต้องหล่อลื่น (Grease-free) ลดการปนเปื้อนในระบบ
• รองรับท่อหลายประเภท เช่น FEP, PFA, Nylon, Soft Nylon, Polyurethane, Polyolefin
• ผ่านมาตรฐาน Japan Food Sanitation Law และ RoHS ปลอดภัยในงานอาหารและยา
• มีเกลียวให้เลือกหลากหลาย (M, R, Rc, UNF, NPT) สำหรับทั้งระบบ Metric และ Inch

ข้อมูลจำเพาะ

• ซีรีส์ KQG2 Series
• วัสดุหลัก Stainless Steel 316
• วัสดุซีล Special FKM (Fluoro-coated)
• ของไหลที่ใช้ได้ Air, N₂, Water, Steam
• แรงดันใช้งาน −100 kPa ถึง 1 MPa
• แรงดันทดสอบ 3 MPa
• อุณหภูมิของของไหล −5 ถึง 150°C (ไม่ให้แข็งตัว)
• การหล่อลื่น Grease-free
• ซีลเกลียว มีซีลในตัว (With Sealant)
• ขนาดท่อที่รองรับ Ø3.2–Ø16 mm (Metric) / 1/8"–1/2" (Inch)
• วัสดุท่อที่รองรับ FEP, PFA, Nylon, Soft Nylon, Polyurethane, Polyolefin
• การรับรองมาตรฐาน Japan Food Sanitation Law, RoHS
• อุณหภูมิท่อที่เหมาะสม FEP: 80°C+, PFA: 120°C+
• รุ่นย่อย Male Connector, Elbow, Union, Tee, Bulkhead, Reducer, Plug ฯลฯ

Applicable tubing øO.D. (inch)	Connection thread UNF, NPT	Model	H (Width across flat)	L	A*	M	Note) Effective area (mm²)	Weight (g)
ø1/8"	10-32UNF	KQG2H01-32	8	16.5	13.5	12	3	3.3
	1/8	KQG2H01-N01S	12	17.1	13.9		3.4	8.1
	1/4	KQG2H01-N02S	14	20.9	16.5			16.9
ø5/32"	10-32UNF	KQG2H03-32	10	17.1	14.1	12.6	4	5
	1/8	KQG2H03-N01S	12	17	13.8		5.6	7.6
	1/4	KQG2H03-N02S	14	20.9	16.5			16.4
ø1/4"	10-32UNF	KQG2H07-32	12	19	16	13.5	4	7.5
	1/8	KQG2H07-N01S	12	20	16.8		13.1	8.6
	1/4	KQG2H07-N02S	14	20.6	16.2			14.2
	3/8	KQG2H07-N03S	19	23.8	19.1			31.4
ø5/16"	1/8	KQG2H09-N01S	12	24.2	21	16.1	26.1	12.6
	1/4	KQG2H09-N02S	14	23.1	18.7			13.9
	3/8	KQG2H09-N03S	19	24.6	19.9			28.9
ø3/8"	1/8	KQG2H11-N01S	17	25	21.8	16.6	41.5	19.4
	1/4	KQG2H11-N02S	17	26.3	21.9			20.3
	3/8	KQG2H11-N03S	19	23.6	18.9			25.2
	1/2	KQG2H11-N04S	22	28.3	21.9			51.8
ø1/2"	1/4	KQG2H13-N02S	22	30.5	23.7	18.5	58.3	36.7
	3/8	KQG2H13-N03S	22	28.4	26.1			34.4
	1/2	KQG2H13-N04S	22	28.4	22			43.4

ข้อมูลทางเทคนิค

Fluid	Air, N2, Water, Steam Note 1) Note 2)
Operating pressure range Note 3)	-100 kPa to 1 MPa Note 4)
Proof pressure	3.0 MPa
Ambient and fluid temperature Note 5)	-5 to 150°C (No freezing) Note 4)
Lubricant	Grease-free specification
Seal on the threads	With sealant

เอกสารข้อมูล

ข้อต่อลม Fittings SMC One-touch code KQG2H09-N03S Data sheet
