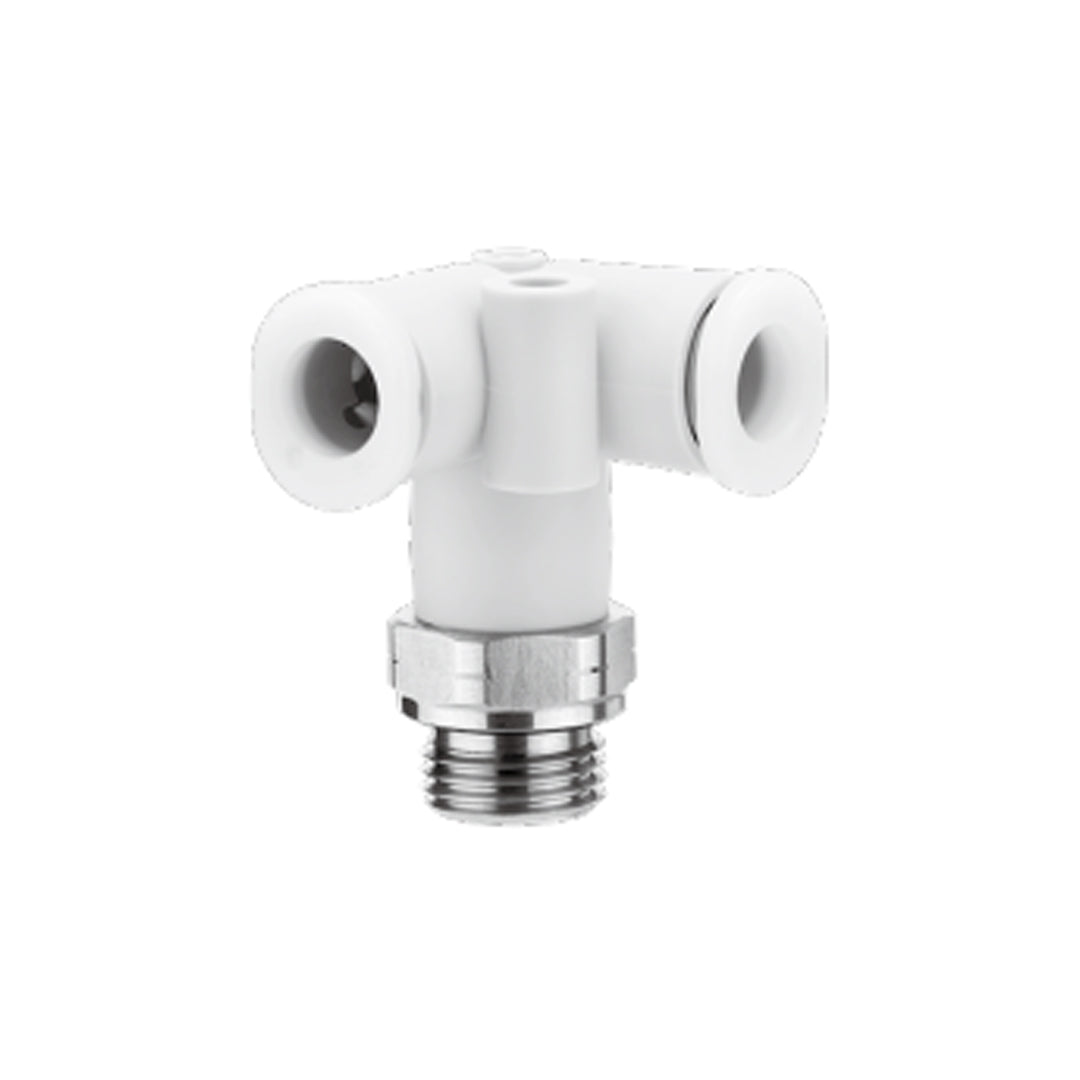

ข้อต่อลม Fittings SMC One-touch code KQ2D06-G01G1

ข้อต่อแบบ One-touch รุ่น KQ2-G Series จาก SMC เป็นฟิตติ้งแบบกะทัดรัดที่ออกแบบให้ติดตั้งง่าย ถอดท่อสะดวก และให้แรงยึดท่อสูง เหมาะสำหรับระบบลมในงานอุตสาหกรรมทั่วไป ตัวเรือนผลิตจากวัสดุ PBT คุณภาพสูง น้ำหนักเบา ทนแรงกระแทกและการกัดกร่อน พร้อมส่วนเกลียว ทองเหลืองเคลือบนิกเกิลไร้ไฟฟ้า (Electroless Nickel Plating) เพื่อเพิ่มความทนทานต่อสภาพแวดล้อม ข้อต่อมีซีลเกลียวในตัว (Thread Sealant) ไม่ต้องพันเทปก่อนติดตั้ง ใช้งานได้กับท่อหลายชนิด เช่น Nylon, Soft Nylon, Polyurethane รองรับแรงดันตั้งแต่สูญญากาศถึง 1 MPa และมีให้เลือกหลากหลายแบบ เช่น ข้อตรง ข้องอ ยูเนียน ที วาย และแบบลดขนาด

คุณสมบัติ

• ขนาดกะทัดรัดและน้ำหนักเบา เหมาะกับพื้นที่ติดตั้งจำกัด
• ติดตั้งง่ายแบบ One-touch ปลดท่อได้รวดเร็วโดยไม่ทำลายท่อ
• มีซีลเกลียวในตัว ไม่ต้องพันเทปก่อนติดตั้ง
• แรงยึดท่อสูง ป้องกันการหลุดรั่ว แม้ในแรงดันสูง
• รองรับแรงดันตั้งแต่สูญญากาศถึง 1 MPa
• วัสดุคุณภาพสูง ตัวเรือน PBT และเกลียวทองเหลืองเคลือบนิกเกิล
• ใช้งานได้กับท่อหลายชนิด Nylon, Soft Nylon, Polyurethane
• หมุนปรับมุมได้อิสระ สำหรับรุ่นเกลียวหมุน (Swivel Type)
• ผ่านมาตรฐาน RoHS ปลอดสารต้องห้ามในงานอุตสาหกรรม

ข้อมูลจำเพาะ

• ซีรีส์ KQ2-G Series
• ประเภท Compact One-touch Fittings
• ของไหลที่ใช้ได้ อากาศ (Air)
• แรงดันใช้งาน −100 kPa ถึง 1 MPa
• แรงดันทดสอบ 3 MPa
• อุณหภูมิใช้งาน −5 ถึง 60°C (ห้ามแช่แข็ง)
• วัสดุตัวเรือน PBT (Polybutylene Terephthalate)
• วัสดุโลหะ ทองเหลือง C3604 เคลือบนิกเกิลไร้ไฟฟ้า
• วัสดุซีลและโอริง NBR
• ขนาดท่อที่รองรับ Ø3.2–Ø16 mm
• วัสดุท่อที่ใช้ได้ Nylon, Soft Nylon, Polyurethane
• ชนิดเกลียว M, R, Rc, G, NPT, UNF
• มาตรฐานสิ่งแวดล้อม RoHS Compliant
• คุณสมบัติพิเศษ Built-in Sealant, Compact Size, High Tube Retention

Applicable tubing O.D. [mm]	Connection thread G	Model	H (Width across flats)	øD	Release button dimensions		L₁	L₂	A	M	Q	Mounting hole			Effective area [mm²]		Min. port size	Weight [g]
					øX (X)	Y						øN	Thickness	øL	Nylon	Urethane
ø4	1/8	KQ2D04-G01G1	12	8.2	7.7	10	15.8	23.9	22.6	13.3	5.7	6	3.2	8.2	6	3.6	3.6	10.3
	1/4	KQ2D04-G02G1	17	8.2	7.7	10	15.8	26.9	24.6	13.3	5.7	6	3.2	8.2	6	3.6	3.6	22
ø6	1/8	KQ2D06-G01G1	12	10.4	9.7	12	16.8	24.9	24.7	13.3	6.7	6	3.2	10.4	13.9	11	5.4	10.8
	1/4	KQ2D06-G02G1	17	10.4	9.7	12	16.8	27.9	26.7	13.3	6.7	6	3.2	10.4	13.9	11	5.4	22.2
	3/8	KQ2D06-G03G1	21	10.4	9.7	12	16.8	28.4	26.2	13.3	6.7	6	3.2	10.4	13.9	11	5.4	33.5
ø8	1/8	KQ2D08-G01G	14	13.2	13	—	18.8	26.9	28.1	14.2	8.4	8	4.2	13.2	26.3	18.2	6	16.4
	1/4	KQ2D08-G02G	17	13.2	13	—	18.8	29.9	30.1	14.2	8.4	8	4.2	13.2	26.3	18.2	7.3	23.7
	3/8	KQ2D08-G03G	21	13.2	13	—	18.8	30.4	29.6	14.2	8.4	8	4.2	13.2	26.3	18.2	7.3	34.9
ø10	1/4	KQ2D10-G02G	17	15.9	15.6	—	21.2	32.3	33.8	15.6	9.6	8	4.2	15.9	40.8	29	9	25.8
	3/8	KQ2D10-G03G	21	15.9	15.6	—	21.2	32.8	33.3	15.6	9.6	8	4.2	15.9	40.8	29	9.4	38
	1/2	KQ2D10-G04G	27	15.9	15.6	—	21.2	34.3	33.3	15.6	9.6	8	4.2	15.9	40.8	29	9.4	56.9
ø12	1/4	KQ2D12-G02G	19	18.5	18.2	—	23.6	34.7	37.5	17	10.7	8	4.2	18.5	57.2	45.2	9	37
	3/8	KQ2D12-G03G	21	18.5	18.2	—	23.6	35.2	37	17	10.7	8	4.2	18.5	57.2	45.2	11	39
	1/2	KQ2D12-G04G	27	18.5	18.2	—	23.6	36.7	37	17	10.7	8	4.2	18.5	57.2	45.2	11.6	57.6

ข้อมูลทางเทคนิค

Fluid	Air, Water *1 *2
Operating pressure range *3	-100 kPa to 1 MPa
Proof pressure (at 23°C)	3 MPa
Ambient and fluid temperature	-5 to 60°C, Water: 0 to 40°C (No freezing)
Thread	Mounting section	ISO 16030 (Parallel pipe thread)
Seal on the threads	Seal ring

เอกสารข้อมูล

ข้อต่อลม Fittings SMC One-touch code KQ2D06-G01G1 Data sheet
