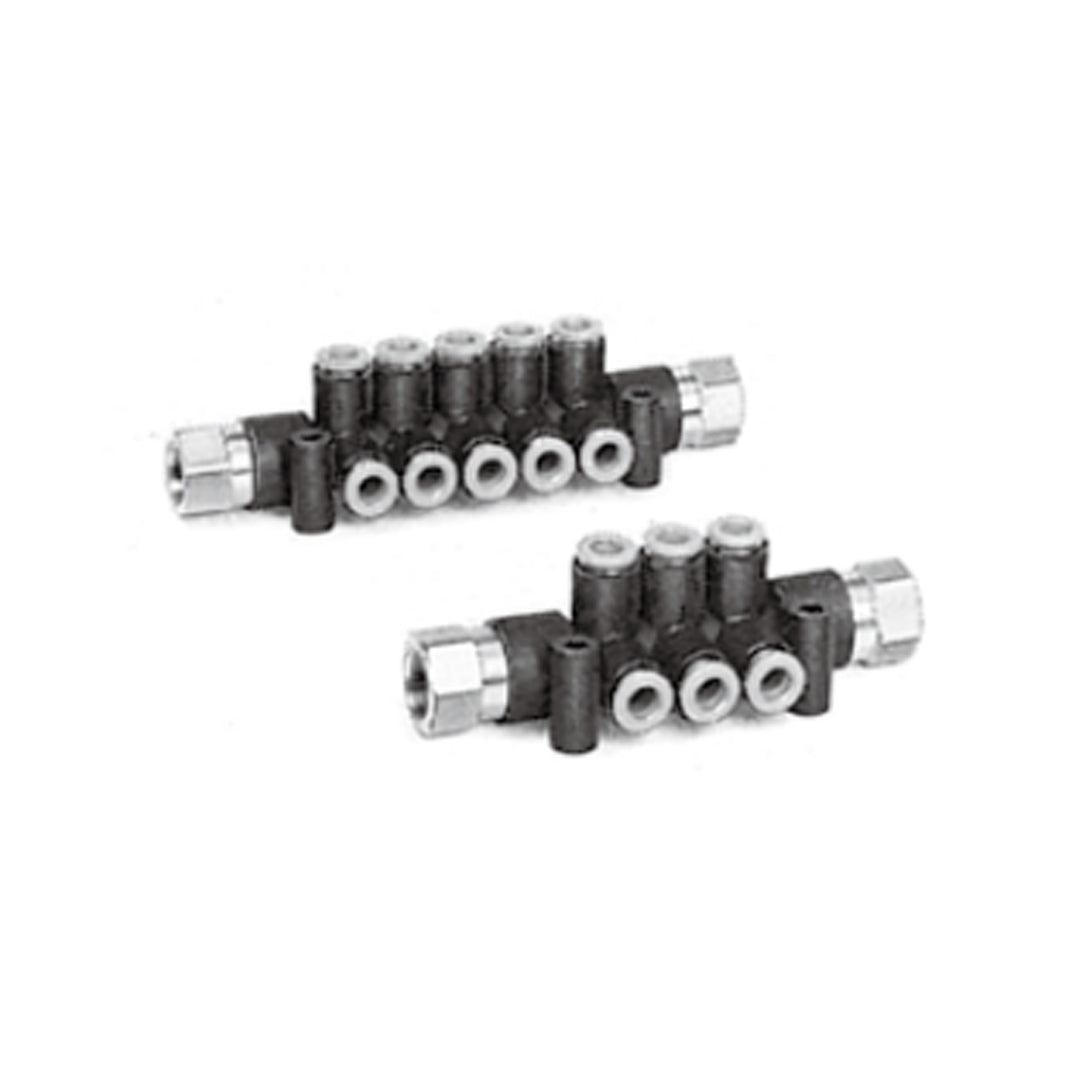

ข้อต่อลม Fittings SMC One-touch code KM12-03-35-10

SMC KM Series คือข้อต่อแบบ One-touch Fittings Manifold ที่ออกแบบมาเพื่อให้การเดินท่อในระบบลมและน้ำมีความสะดวก รวดเร็ว และประหยัดพื้นที่ เหมาะสำหรับการทำงานในระบบอัตโนมัติและอุตสาหกรรมทั่วไป ตัวข้อต่อสามารถต่อและถอดท่อได้อย่างง่ายดายโดยไม่ต้องใช้เครื่องมือ ช่วยลดเวลาในการติดตั้งและบำรุงรักษา พร้อมรองรับการต่อแบบ Manifold เพื่อการจัดระบบท่อที่เป็นระเบียบและกะทัดรัด

คุณสมบัติ

• รองรับการต่อแบบ Compact และ Manifold piping เพื่อการติดตั้งในพื้นที่จำกัด
• มีให้เลือกหลายแบบ (กว่า 40 รุ่น) ครอบคลุมทุกการใช้งาน
• One-touch design ช่วยให้ต่อ/ถอดท่อได้รวดเร็วโดยไม่ใช้เครื่องมือ
• ใช้งานได้ทั้ง อากาศและน้ำ
• วัสดุทนทาน เช่น PBT, C3604, Stainless steel 304
• ปุ่มปลดปล่อย (Release Button) สีฟ้าแบบ Grease-free ช่วยลดการปนเปื้อน
• รองรับการใช้งานแบบ Grease-free / Copper-free / Nickel-plated ตามออเดอร์พิเศษ

ข้อมูลจำเพาะ

• รุ่น (Model) KM11, KM12, KM13, KM14, KM15, KM16
• ของไหลที่ใช้ (Fluid) Air / Water
• แรงดันใช้งาน (Operating Pressure Range) -100 kPa ถึง 1 MPa
• แรงดันทดสอบ (Proof Pressure) 3 MPa
• อุณหภูมิใช้งาน (Temperature Range) -5 ถึง 60°C (น้ำ: 0–40°C, ห้ามน้ำแข็งเกาะ)
• วัสดุท่อที่ใช้ได้ (Tubing Material) FEP, PFA, Nylon, Soft Nylon, Polyurethane
• ขนาดท่อ (Tubing O.D.) ø4, ø6, ø8, ø10, ø12 mm
• เกลียว (Thread Standard) JIS B0203 (Taper thread) หรือ NPT (สำหรับรุ่นนิ้ว)
• วัสดุหลัก (Principal Parts) Body: PBT / Stud: C3604 / Chuck & Guide: SUS304 / Seal: NBR
• รุ่นพิเศษ (Options) -X17, -X29 (Grease-free, Copper-free, Fluorine coating)

Applicable tubing O.D. F (inch)	Connection thread NPT	Model	N	H (Width across flats)	L1	L2	L3	L4	L5	L6	P	Q1	Q2	M	Port B Min. port size	Weight (g)
5/32	1/4	KM12-03-35-6	6	17.46	87	10	18	29.5	19.5	29	10.6	40	12	16	6	65
		KM12-03-35-10	10		110							61.5				72
1/4	1/4	KM12-07-35-6	6	17.46	95	10	19.5	31.5	21.5	31.25	13.2	48	13	17	7	82
		KM12-07-35-10	10		121							73.5				92
5/16	3/8	KM12-09-36-6	6	22.22	102	12.7	23.7	36.8	24	36.5	15.2	52.8	15	18.5	9.5	97
		KM12-09-36-10	10		132							83				112

ข้อมูลทางเทคนิค

Model	KM11	KM12
Fluid	Air/Water (2, 3)
Maximum operating pressure	1 MPa
Proof pressure	3 MPa
Ambient and fluid temperature	-5 to 60°C, Water: 0 to 40°C (No freezing)
Thread	—	ANSI/ASME B1.20.1-1983 (NPT thread)

เอกสารข้อมูล

ข้อต่อลม Fittings SMC One-touch code KM12-03-35-10 Data sheet
