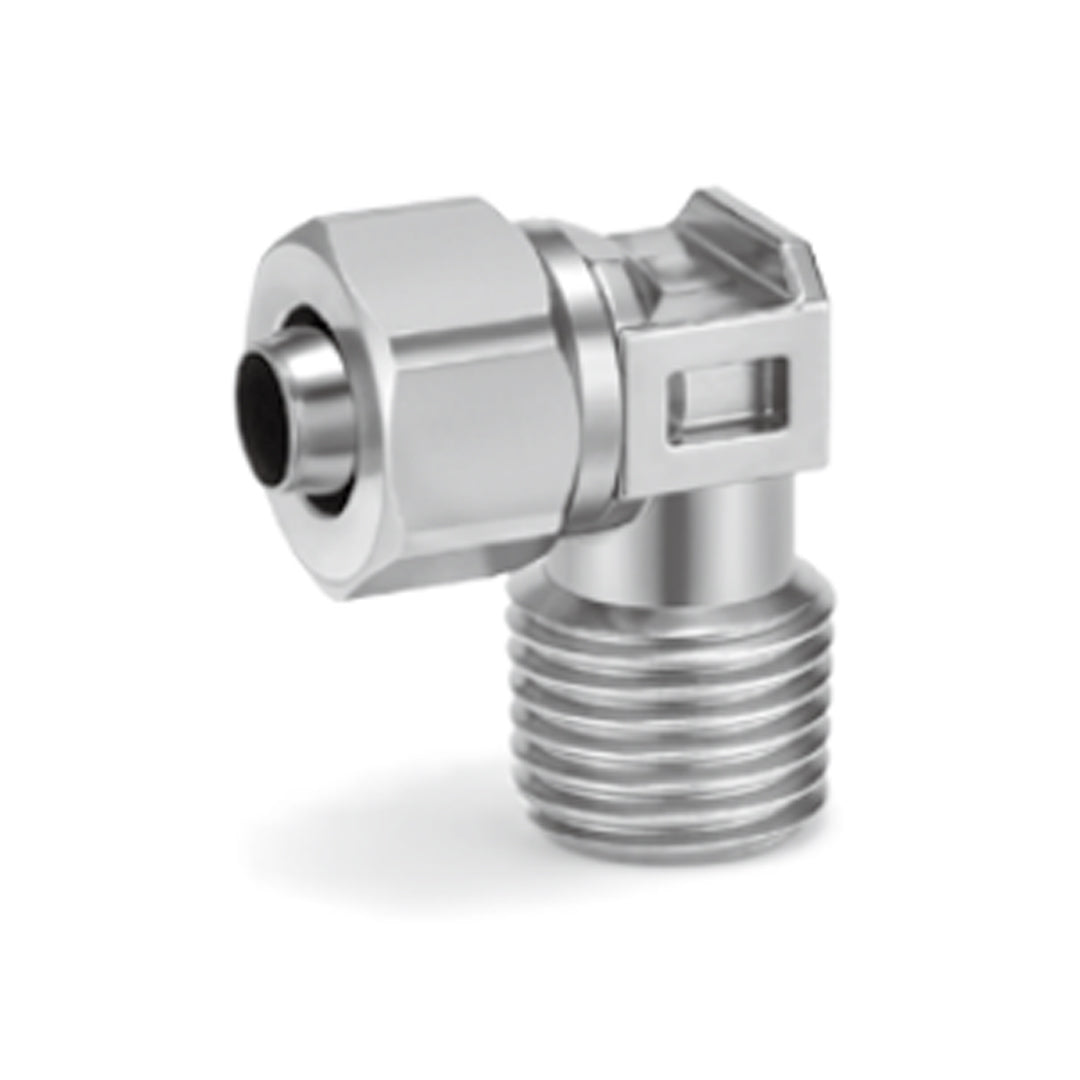

ข้อต่อลม Fittings SMC One-touch code KFG2L1395-N02

ข้อต่อลม SMC รุ่น KFG2 Series เป็นข้อต่อแบบ One-touch ผลิตจาก สแตนเลสเกรด 316 ทั้งตัว ที่มีความทนทานสูงต่อการกัดกร่อน เหมาะสำหรับงานที่ต้องการความสะอาดและปลอดการปนเปื้อน เช่น อุตสาหกรรมอาหาร เครื่องดื่ม ยา และอุปกรณ์เซมิคอนดักเตอร์ โครงสร้างภายในได้รับการออกแบบให้มีพื้นผิวเรียบ ลดการสะสมของสิ่งสกปรก พร้อมซีลชนิด Special FKM ที่ทนต่ออุณหภูมิสูงและการใช้งานกับไอน้ำ (Steam) ตัวข้อต่อเป็นแบบ Grease-free ปลอดการหล่อลื่น เพิ่มความสะอาดในระบบ และผ่านการรับรองมาตรฐาน Japan Food Sanitation Law และ RoHS

คุณสมบัติ

• วัสดุสแตนเลส 316 ทั้งตัว ทนการกัดกร่อนสูง เหมาะสำหรับงานสะอาด
• ซีล FKM พิเศษ ทนความร้อนสูง ใช้งานได้กับไอน้ำ
• โครงสร้างเรียบ ลดการสะสมของสิ่งสกปรก
• Grease-free ปลอดการหล่อลื่น เหมาะกับงานที่ต้องการความสะอาดสูง
• ติดตั้งง่ายแบบ One-touch ลดเวลาในการเดินท่อและบำรุงรักษา
• ใช้งานได้ทั้งอากาศ น้ำ ไอน้ำ และไนโตรเจน
• ผ่านมาตรฐาน Japan Food Sanitation Law และ RoHS
• รองรับแรงดันสูงสุดถึง 1 MPa และทดสอบแรงดันได้ถึง 3 MPa
• ขนาดกะทัดรัด น้ำหนักเบา กว่ารุ่นก่อน

ข้อมูลจำเพาะ

• ซีรีส์ KFG2 Series
• ประเภท Stainless Steel 316 One-touch Fittings
• ของไหลที่ใช้ได้ อากาศ (Air), ไนโตรเจน (N₂), น้ำ, ไอน้ำ (Steam)
• แรงดันใช้งาน −100 kPa ถึง 1 MPa
• แรงดันทดสอบ 3 MPa
• อุณหภูมิใช้งาน −5 ถึง 150°C (ไม่ให้แข็งตัว)
• วัสดุตัวเรือน Stainless Steel 316
• วัสดุซีล Special FKM
• วัสดุ Collet / Chuck / Guide Stainless Steel 304
• การหล่อลื่น Grease-free
• วัสดุท่อที่รองรับ FEP, PFA, Nylon, Soft Nylon, Polyurethane, Polyolefin
• ขนาดท่อที่รองรับ Ø3.2–Ø16 mm
• เกลียวต่อท่อ M, R, G, UNF, NPT
• มาตรฐานสิ่งแวดล้อม RoHS / Japan Food Sanitation Law
• คุณสมบัติพิเศษ ปลอดการหล่อลื่น, ทนไอน้ำ, ทนการกัดกร่อนสูง, ใช้ได้ในงาน Cleanroom

Applicable tubing size (inch)		Connection thread NPT	Model	Width across flat		L1	L2	M	ød	A*	Effective area (mm²)	Weight (g)
O.D.	I.D.			H1	H2
ø1/8" (ø3.18)	ø0.086" (ø2.18)	1/8	KFG2L0122-N01	10	8	13.5	12.5	5	1.5	13.7	1.1	10
		1/4	KFG2L0122-N02				15.9			15.9		15
ø5/32" (ø4)	ø0.098" (ø2.5)	1/8	KFG2L0325-N01				12.5		1.8	13.7	1.6	10
		1/4	KFG2L0325-N02				15.9			15.9		15
ø1/4" (ø6.35)	ø5/32" (ø3.95)	1/8	KFG2L0704-N01	10	12	15.2	14.7	6	3.3	18.1	6	15
		1/4	KFG2L0704-N02				18.1			20.3		19
ø5/16" (ø8)	ø0.236" (ø6)	1/8	KFG2L0906-N01	12	14	17.4	15.8	6.6	5.3	20.3	12	20
		1/4	KFG2L0906-N02				19.2			22.5	16	25
		3/8	KFG2L0906-N03				19.6			22.6		28
ø3/8" (ø9.53)	ø1/4" (ø6.35)	1/4	KFG2L1163-N02	15	17	20.4	20.9	7.6	5.6	25.9	13	39
		3/8	KFG2L1163-N03				21.3			26.0	18	42
		1/2	KFG2L1163-N04				24.5			27.5		52
ø1/2" (ø12.7)	ø3/8" (ø9.53)	1/4	KFG2L1395-N02	17	19	23.3	21.9	8.5	8.5	27.9	30	48
		3/8	KFG2L1395-N03				22.3			28	40	51
		1/2	KFG2L1395-N04				25.5			29.5		61

ข้อมูลทางเทคนิค

Fluid	Air, N2, Water, Steam, Turbine oil class 1 (ISO VG32) Note 2) Note 3)
Operating pressure range Note 1)	-100 kPa to 1 MPa Note 4)
Proof pressure	3.0 MPa
Ambient and fluid temperature	-65 to 260°C (No freezing) Note 4) [Swivel elbow and with sealant types: -5 to 150°C]
Lubricant	Grease-free specification
Seal on the threads	Without sealant (With sealant type compatible) Note 5)

เอกสารข้อมูล

ข้อต่อลม Fittings SMC One-touch code KFG2L1395-N02 Data sheet
