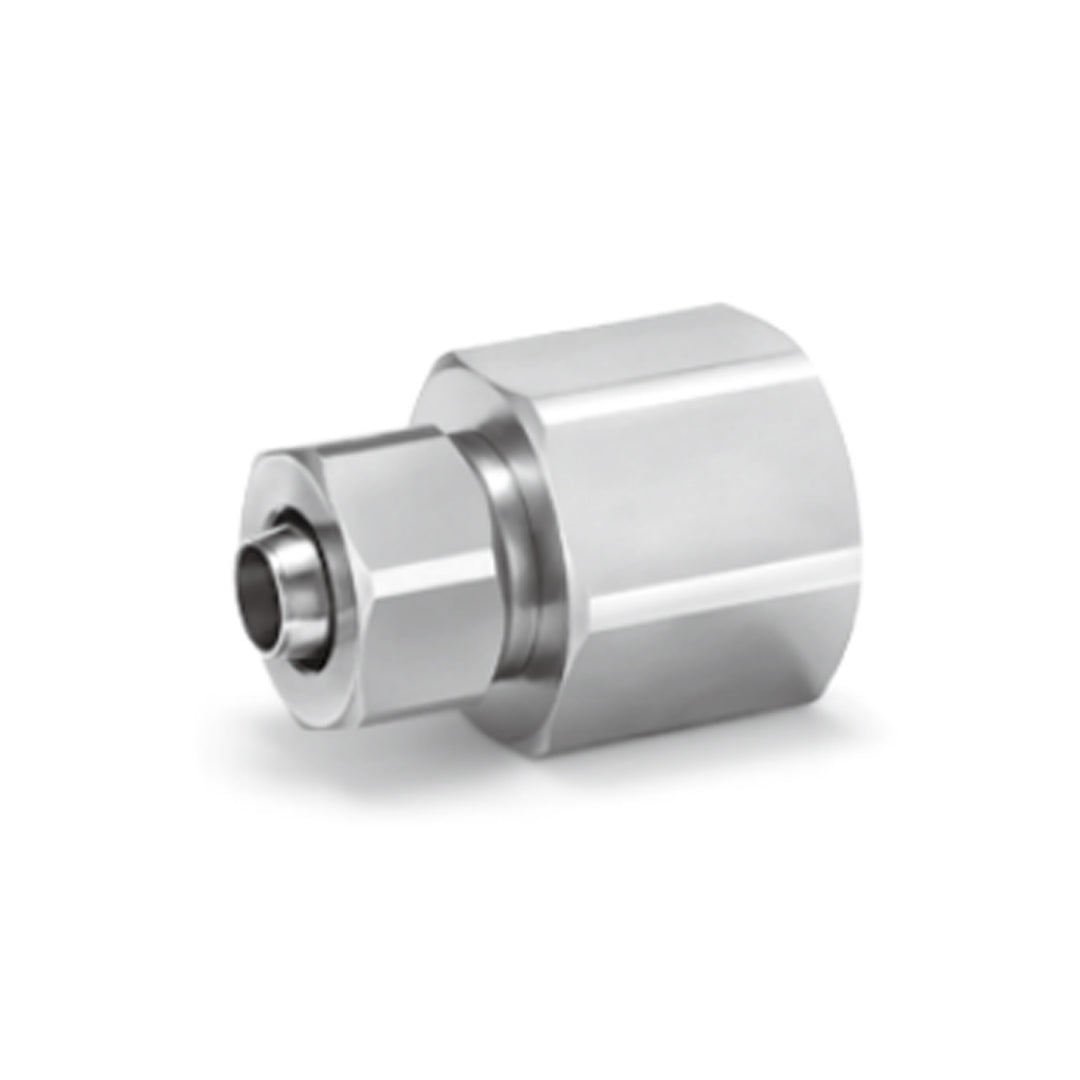

ข้อต่อลม Fittings SMC One-touch code KFG2F1613-04

ข้อต่อลม SMC รุ่น KFG2 Series เป็นข้อต่อแบบ One-touch ผลิตจาก สแตนเลสเกรด 316 ทั้งตัว ที่มีความทนทานสูงต่อการกัดกร่อน เหมาะสำหรับงานที่ต้องการความสะอาดและปลอดการปนเปื้อน เช่น อุตสาหกรรมอาหาร เครื่องดื่ม ยา และอุปกรณ์เซมิคอนดักเตอร์ โครงสร้างภายในได้รับการออกแบบให้มีพื้นผิวเรียบ ลดการสะสมของสิ่งสกปรก พร้อมซีลชนิด Special FKM ที่ทนต่ออุณหภูมิสูงและการใช้งานกับไอน้ำ (Steam) ตัวข้อต่อเป็นแบบ Grease-free ปลอดการหล่อลื่น เพิ่มความสะอาดในระบบ และผ่านการรับรองมาตรฐาน Japan Food Sanitation Law และ RoHS

คุณสมบัติ

• วัสดุสแตนเลส 316 ทั้งตัว ทนการกัดกร่อนสูง เหมาะสำหรับงานสะอาด
• ซีล FKM พิเศษ ทนความร้อนสูง ใช้งานได้กับไอน้ำ
• โครงสร้างเรียบ ลดการสะสมของสิ่งสกปรก
• Grease-free ปลอดการหล่อลื่น เหมาะกับงานที่ต้องการความสะอาดสูง
• ติดตั้งง่ายแบบ One-touch ลดเวลาในการเดินท่อและบำรุงรักษา
• ใช้งานได้ทั้งอากาศ น้ำ ไอน้ำ และไนโตรเจน
• ผ่านมาตรฐาน Japan Food Sanitation Law และ RoHS
• รองรับแรงดันสูงสุดถึง 1 MPa และทดสอบแรงดันได้ถึง 3 MPa
• ขนาดกะทัดรัด น้ำหนักเบา กว่ารุ่นก่อน

ข้อมูลจำเพาะ

• ซีรีส์ KFG2 Series
• ประเภท Stainless Steel 316 One-touch Fittings
• ของไหลที่ใช้ได้ อากาศ (Air), ไนโตรเจน (N₂), น้ำ, ไอน้ำ (Steam)
• แรงดันใช้งาน −100 kPa ถึง 1 MPa
• แรงดันทดสอบ 3 MPa
• อุณหภูมิใช้งาน −5 ถึง 150°C (ไม่ให้แข็งตัว)
• วัสดุตัวเรือน Stainless Steel 316
• วัสดุซีล Special FKM
• วัสดุ Collet / Chuck / Guide Stainless Steel 304
• การหล่อลื่น Grease-free
• วัสดุท่อที่รองรับ FEP, PFA, Nylon, Soft Nylon, Polyurethane, Polyolefin
• ขนาดท่อที่รองรับ Ø3.2–Ø16 mm
• เกลียวต่อท่อ M, R, G, UNF, NPT
• มาตรฐานสิ่งแวดล้อม RoHS / Japan Food Sanitation Law
• คุณสมบัติพิเศษ ปลอดการหล่อลื่น, ทนไอน้ำ, ทนการกัดกร่อนสูง, ใช้ได้ในงาน Cleanroom

Applicable tubing size (mm)		Connection thread Rc	Model	Width across flat		L1	L2	M	ød	Effective area (mm²)	Weight (g)
O.D.	I.D.			H1	H2
ø4	ø2.5	1/4	KFG2F0425-02	17	8	25.9	16.4	5	1.8	1.6	24
ø4	ø3		KFG2F0403-02		8				2.3	2.6	24
ø6	ø4	1/4	KFG2F0604-02	17	10	26.8	15.8	5.8	3.3	6	25
ø8	ø6	3/8	KFG2F0806-03	19	14	28.8	16.4	6.6	5.3	17	31
ø10	ø7.5	3/8	KFG2F1075-03	19	17	30	15.6	7.6	6.8	30	36
ø10	ø8		KFG2F1008-03						7.3	35
ø12	ø9		KFG2F1209-03			31.2	15.2	8.5	8	45	36
ø12	ø10		KFG2F1210-03						9	57
ø16	ø13	1/2	KFG2F1613-04	24	22	37.7	20.5	9.3	12	101	54

ข้อมูลทางเทคนิค

Fluid	Air, N2, Water, Steam, Turbine oil class 1 (ISO VG32) Note 2) Note 3)
Operating pressure range Note 1)	-100 kPa to 1 MPa Note 4)
Proof pressure	3.0 MPa
Ambient and fluid temperature	-65 to 260°C (No freezing) Note 4) [Swivel elbow and with sealant types: -5 to 150°C]
Lubricant	Grease-free specification
Seal on the threads	Without sealant (With sealant type compatible) Note 5)

เอกสารข้อมูล

ข้อต่อลม Fittings SMC One-touch code KFG2F1613-04 Data sheet
