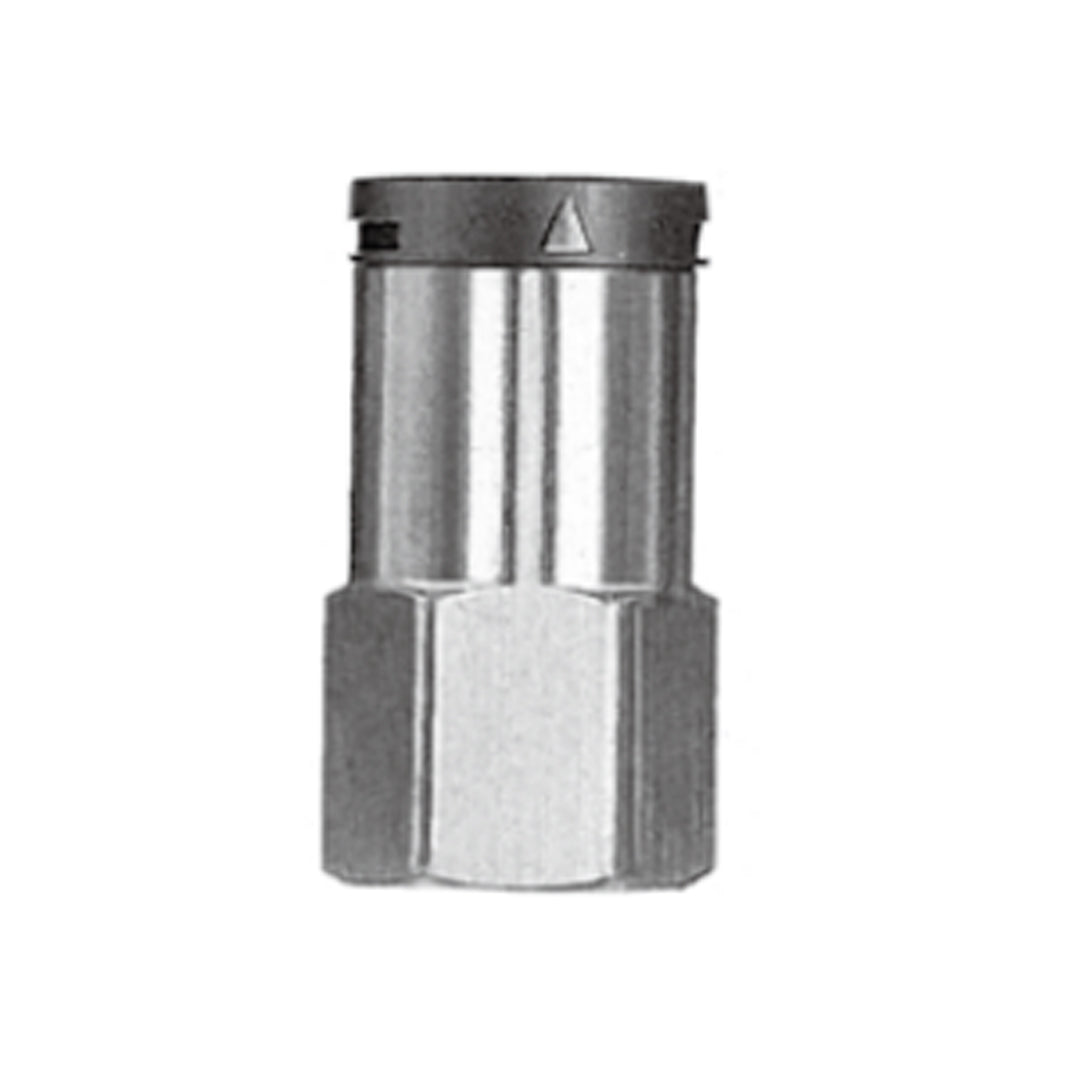

ข้อต่อลม Fittings SMC ข้อต่อแบบโมดูล code KBC4

ข้อต่อระบบลมแบบโมดูล SMC KB Series ออกแบบมาเพื่อให้การต่อระบบจ่ายลมแบบศูนย์กลาง (Centralized Distribution) เป็นไปอย่างสะดวก รวดเร็ว และไม่ต้องใช้เครื่องมือในการติดตั้ง ระบบข้อต่อแบบ One-touch Fitting ทำให้สามารถประกอบและถอดได้ง่าย พร้อมกลไกล็อกป้องกันการหลุดโดยไม่ตั้งใจ ตัวข้อต่อหมุนได้ 360° เพื่อปรับทิศทางการจ่ายลมตามต้องการ เหมาะสำหรับการจัดการท่อในพื้นที่จำกัด และงานที่ต้องการความยืดหยุ่นสูง โครงสร้างผลิตจากวัสดุคุณภาพสูง เช่น ทองเหลืองชุบนิกเกิลไร้ไฟฟ้า (Electroless Nickel Plating), สแตนเลส และเรซิน PBT/POM ช่วยเพิ่มความทนทานและป้องกันการกัดกร่อน

คุณสมบัติ

• ระบบ One-touch ต่อและถอดง่ายโดยไม่ต้องใช้เครื่องมือ
• ข้อต่อสามารถหมุนได้ 360° ปรับทิศทางการจ่ายลมได้อิสระ
• โครงสร้างแบบ โมดูลาร์ (Modular) ช่วยให้ประกอบชุดท่อได้ตามต้องการ
• ตัวเรือนและชิ้นส่วนโลหะเคลือบนิกเกิล ป้องกันการกัดกร่อน
• มีระบบล็อกป้องกันการถอดโดยไม่ตั้งใจ (Lock Ring Mechanism)
• เหมาะสำหรับการจ่ายลมแบบศูนย์กลางและระบบที่ต้องการความสะดวกในการบำรุงรักษา
• รองรับท่อหลายชนิด เช่น Nylon, Soft Nylon, Polyurethane, FEP, PFA
• ได้มาตรฐาน RoHS Compliant

ข้อมูลจำเพาะ

• ซีรีส์ KB Series
• ประเภท Piping Module / One-touch Fitting
• ของไหลที่ใช้ได้ อากาศ (Air)
• แรงดันใช้งาน −100 kPa ถึง 1 MPa
• แรงดันทดสอบ (Proof Pressure) 3 MPa
• อุณหภูมิใช้งาน −5 ถึง 60°C (ห้ามแช่แข็ง)
• วัสดุตัวเรือน ทองเหลือง C3604 ชุบนิกเกิลไร้ไฟฟ้า / PBT / POM
• วัสดุซีลและโอริง NBR
• วัสดุคอลลเลตและปุ่มปลดล็อก POM / Stainless Steel 304
• ขนาดท่อที่รองรับ Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 mm
• ขนาดเกลียวที่รองรับ M5, M6, Rc1/8, Rc1/4, Rc3/8, Rc1/2
• มาตรฐานเกลียว JIS B0203 (Taper) / JIS B0205 (Metric)
• คุณสมบัติพิเศษ 360° Swivel, Lock Ring, Modular Connection
• มาตรฐานสิ่งแวดล้อม RoHS Compliant

Model	H width across flats	D	L1	L2	A	Weight (g)
KBC1	14	13.6	30.0	13.0	26.5	23.4
KBC2	17	17.6	32.5		28.5	37.0
KBC3	19	25.2	35.5	14.0	31.5	46.7
KBC4	24	27.0	34.0	15.0	29.5	74.4

ข้อมูลทางเทคนิค

Fluid	Air
Operating pressure range Note)	-100 kPa to 1 MPa
Proof pressure	3 MPa
Ambient and fluid temperature	-5 to 60°C (No freezing)
Thread	Mounting section	JIS B 0203 (Taper thread for piping)
		JIS B 0205 (Metric coarse thread)
	Nut section	JIS B 0205 (Metric fine thread)
Seal on the threads (Standard)	With thread sealant
Copper-free (Standard)	Brass parts are all electroless nickel plated

เอกสารข้อมูล

ข้อต่อลม Fittings SMC ข้อต่อแบบโมดูล code KBC4 Data sheet
