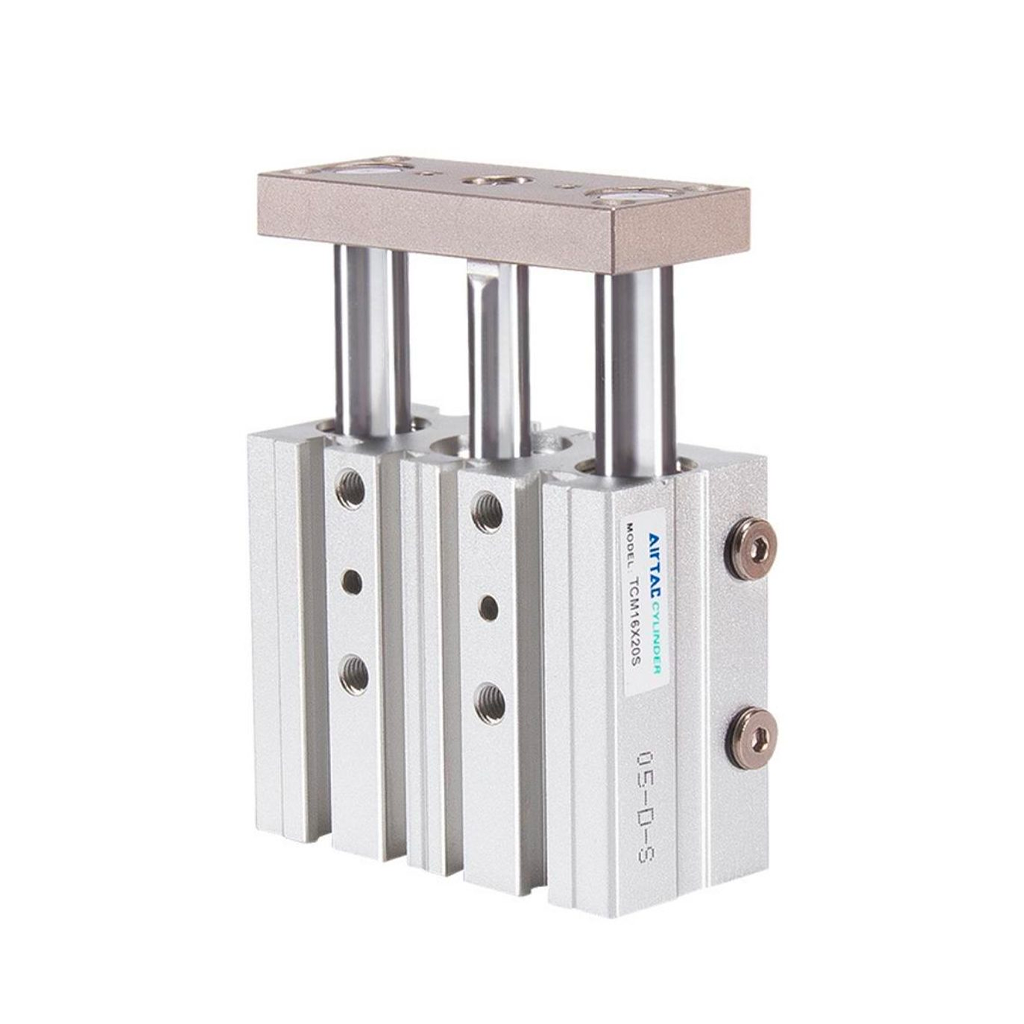

กระบอกลม AIRTAC TCM-12X20-S-P

กระบอกลม AIRTAC TCM-12X20-S-P เป็นอุปกรณ์ที่ออกแบบมาเพื่องานที่ต้องการระยะทางเดินสั้นแต่มั่นคง แบรนด์ AirTAC เลือกใช้โลหะผสมอลูมิเนียมฉีดขึ้นรูป (Die-cast Aluminum) ในการทำเพลทหน้า ช่วยลดน้ำหนักรวมของกระบอกลมแต่ยังคงความแกร่ง ระยะชัก 20 มม. นิยมใช้ในกลไกล็อคชิ้นงานหรือการกั้นแนวบนสายพาน การศึกษาเรื่องการกระจายแรงจะพบว่าแกนไกด์ช่วยเปลี่ยนแรงกระทำที่จุดเดียวให้กระจายไปยังผิวสัมผัสของตลับลูกปืน ทำให้ก้านสูบทำงานได้อย่างมีเสถียรภาพและปลอดภัยต่อชิ้นส่วนภายใน เป็นหนึ่งในรุ่นที่ดีที่สุดสำหรับการออกแบบเครื่องจักรเชิงละเอียด

คุณสมบัติ

• กระบอกลม AIRTAC TCM ขนาด 12 มม. ช่วงชักสั้น 20 มม.
• เหมาะสำหรับงานหนีบหรือผลักชิ้นงานชิ้นเล็ก
• โครงสร้างกะทัดรัดน้ำหนักเบามาก
• ระบบป้องกันลมรั่วซึมมีประสิทธิภาพสูง
• ทำงานเสถียรภายใต้แรงดันลมมาตรฐาน

ข้อมูลจำเพาะ

• Type: กระบอกลมนิวเมติกส์แกนคู่ ระยะชัก 20 มม.
• Bore Size: 12 มม. Stroke: 20 มม.
• Material: อลูมิเนียมผสมและเหล็กกล้าชุบแข็งเกรดพรีเมียม
• Environment: ทนอุณหภูมิใช้งานสูงสุด 70°C
• Standard: ผลิตตามมาตรฐานอุตสาหกรรม JIS

NO.	Item	Material
1	Fixing	Carbon steel
2	Leader	Carbon steel
3	Body	Aluminum alloy
4	C clip	Spring steel
5	Front cover	Aluminum alloy
6	Bumper	TPU
7	Piston rod O=ring	NBR
8	Screw	Alloy steel
9	O-ring	NBR
10	Bearing	Bearing steel/brass
11	C clip	Spring sdteel
12	Piston seal	NBR
13	O-ring	NBR
14	Back cover	Brass/aluminum alloy
15	Piston rod	Carbon steel
16	Piston	Brass aluminum alloy
17	Magnet holder	Brass/aluminum alloy
18	Magnet washer	NBR
19	Magnet	Rare EArth/Plastic
20	Screw	Alloy steel
21	Screw	Alloy steel
22	Spacer	Aluminum alloy

ข้อมูลทางเทคนิค

• ประเภทชิ้นส่วน: กระบอกลมแบบป้องกันชิ้นงานส่าย (TCM Guide Cylinder)
• เส้นผ่านศูนย์กลางขนาดลูกสูบ (Bore Size): 12 mm.
• ระยะชักจากจุดเริ่มต้นถึงยืดสุด (Stroke): 20 mm.
• คุณลักษณะออโต้สวิตช์: รหัส S ชี้ถึงลูกสูบที่มีแม่เหล็กตรวจเช็คระยะ
• โครงสร้างเกลียว: รหัส P สเปคเกลียว PT รับแรงดันลมควบคุมสองทิศทาง

เอกสารข้อมูล

กระบอกลม AIRTAC TCM-12X20-S-P Data Sheet
