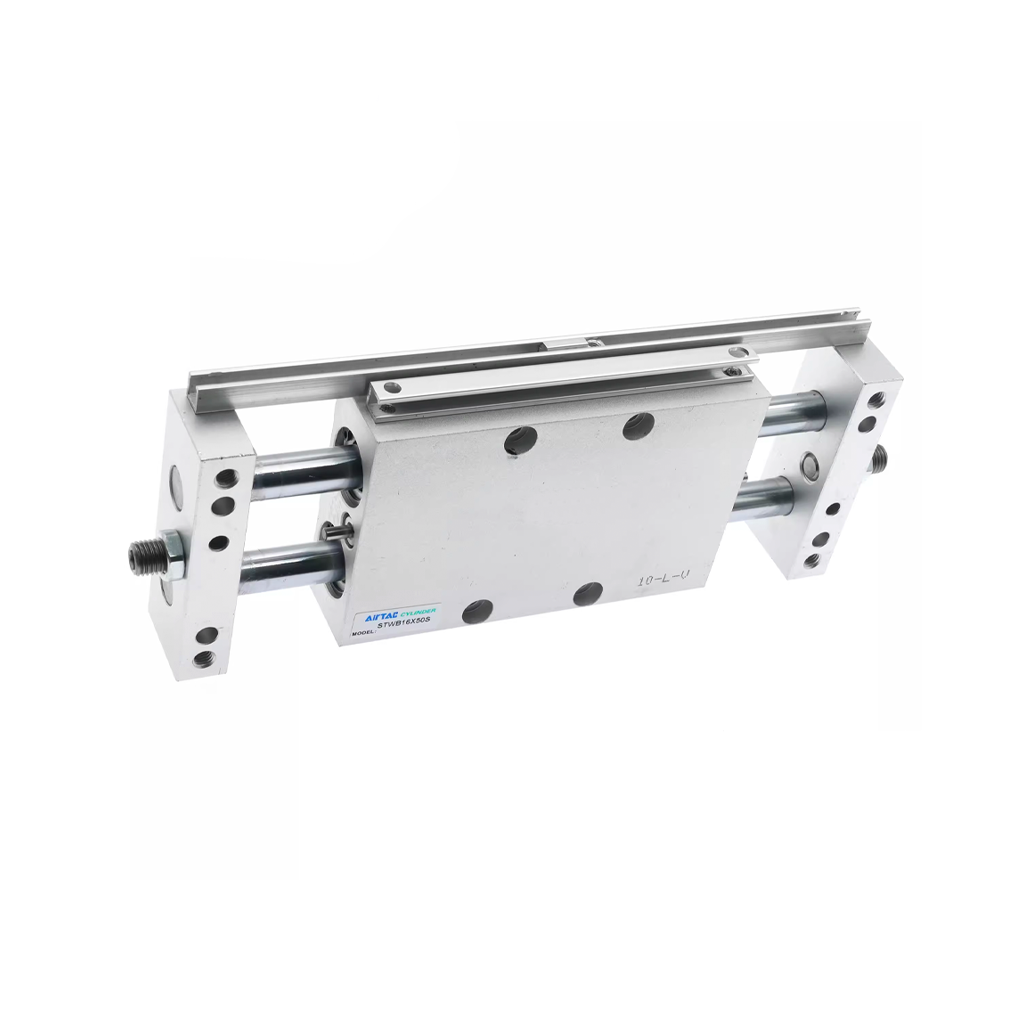

กระบอกลม AIRTAC STWB-20X50-S

กระบอกลมAIRTACรุ่นSTWB-20X50-Sเป็นกระบอกลมแบบแกนคู่หรือโครงสร้างพิเศษจากแบรนด์AIRTACที่ออกแบบมาเพื่อป้องกันการหมุนของก้านสูบและเพิ่มเสถียรภาพในการรับแรงด้านข้างเหมาะสำหรับงานประกอบและจับยึดชิ้นงานในสายการผลิตอัตโนมัติวัสดุตัวกระบอกทำจากโลหะเกรดอุตสาหกรรมที่ทนทานต่อการใช้งานหนักพร้อมซีลยางคุณภาพสูงที่ช่วยป้องกันการรั่วไหลของลมได้อย่างดีเยี่ยม

คุณสมบัติ

• กระบอกสูบแบบแกนคู่ (Twin Rod) ขนาด 20 มม. ป้องกันการหมุนบิดตัวของก้านสูบ
• ระยะชัก 50 มม. เหมาะสำหรับงานยก ดัน หรือหนีบชิ้นงานที่ต้องการความเที่ยงตรงสูง
• ติดตั้งแม่เหล็กภายในลูกสูบ (S) สำหรับรองรับการใช้งานร่วมกับสวิทช์สนามแม่เหล็ก
• ตัวเรือนอะลูมิเนียมขึ้นรูปพิเศษมีความแข็งแกร่งและมีรูปลักษณ์กะทัดรัด
• ออกแบบช่องลมเข้าออกให้เชื่อมต่อท่อลมได้สะดวกรวดเร็วในทุกทิศทาง

ข้อมูลจำเพาะ

• ประเภทสินค้า: กระบอกลมแกนคู่สองสเตจหรือกระบอกลมสลูดย่อย รุ่น STWB
• ขนาดbore: 20 มม.
• ระยะชัก: 50 มม.
• คุณสมบัติพิเศษ: ออกแบบพิเศษให้มีแกนคู่ขนาน เพิ่มเสถียรภาพและมีแม่เหล็กในตัว (-S)
• การใช้งาน: งานประกอบชิ้นส่วนอิเล็กทรอนิกส์และงานที่ต้องการป้องกันการหมุนของแกน

NO.	Item	Material
1	Hexagon nut	Carbon steel
2	Fixing plate	Aluminum alloy
3	Washer	NBR
4	Magnet	Sintered metal
5	Body	Aluminum alloy
6	Piston rod	Carbon steel
7	Sensor switch	Aluminum alloy
8	Piston	Aluminum alloy
9	O-ring	NBR
10	O-ring	NBR
11	C clip	Spring steel
12	Pin	Carbon steel
13	Plug screw	Carbon steel
14	Shock absorber	Combination
15	O-ring	NBR
16	Bumper	Carbon steel
17	O-ring	NBR
18	Front cover	Alluminum alloy
19	Piston seal	NBR
20	Screw	Carbon steel
21	Countersink	Carbon steel

ข้อมูลทางเทคนิค

• ประเภทกระบอกลม: กระบอกสไลด์นำ 2 แกน (Twin Rod Cylinder)
• ขนาดความโตลูกสูบ (Bore Size): 20 มิลลิเมตร
• ระยะชัก (Stroke): 50 มิลลิเมตร
• ลักษณะโครงสร้าง: แผ่นเพลทหน้ากว้างพร้อมแกนนำทางขนานคู่ป้องกันการบิดตัว
• ประเภทตลับลูกปืน: รุ่นบู้ชทองบรอนซ์ (Sleeve Bearing) เหมาะสำหรับงานรับแรงแนวราบ

เอกสารข้อมูล

กระบอกลม AIRTAC STWB-20X50-S Data Sheet
