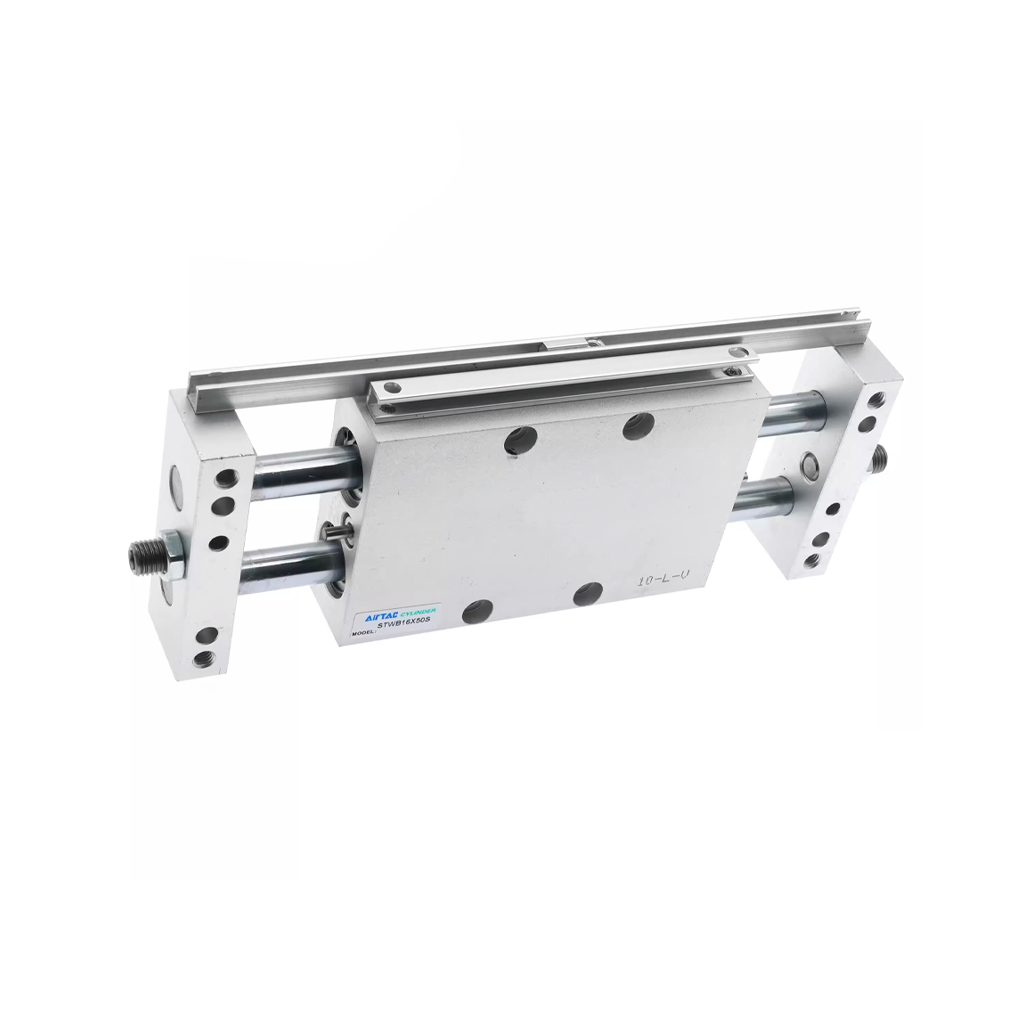

กระบอกลม AIRTAC STWB-16X25-S

กระบอกลมAIRTACรุ่นSTWB-16X25-Sจากแบรนด์AIRTACเป็นกระบอกลมขนาดเล็กที่เปี่ยมด้วยประสิทธิภาพในการขับเคลื่อนชิ้นงานด้วยดีไซน์แกนคู่ช่วยเสริมความแข็งแรงในการรับแรงด้านข้างและป้องกันก้านสูบหมุนตัวเหมาะสำหรับพื้นที่จำกัดในเครื่องจักรอัตโนมัติวัสดุและการประกอบมีความประณีตช่วยให้ลมไหลเวียนได้ดีและลดการสูญเสียพลังงานในระบบนิวแมติกส์

คุณสมบัติ

• กระบอกลมแกนคู่ขนาด 16 มม. ระยะชักกระชับ 25 มม. สำหรับงานกดหรือหนีบระยะสั้น
• โครงสร้างป้องกันการหมุนในตัวช่วยรักษาทิศทางของชิ้นงานให้เที่ยงตรงตลอดเวลา
• มีแม่เหล็กภายในตัวลูกสูบ (S) สำหรับตรวจจับสถานะการทำงาน
• วัสดุตัวกระบอกทำจากโลหะผสมน้ำหนักเบาแต่คงทนแข็งแรง
• ลดปัญหาการสึกหรอของก้านสูบเมื่อต้องรับแรงกระทำในแนวเฉียง

ข้อมูลจำเพาะ

• ประเภทสินค้า: กระบอกลมแกนคู่ รุ่น STWB
• ขนาดbore: 16 มม.
• ระยะชัก: 25 มม.
• คุณสมบัติพิเศษ: แกนลูกสูบคู่ขนานช่วยรับแรงกระทำด้านข้างได้ดี มีแม่เหล็ก (-S)
• การใช้งาน: งานกดล็อกชิ้นงานในกระบวนการผลิต

NO.	Item	Material
1	Hexagon nut	Carbon steel
2	Fixing plate	Aluminum alloy
3	Washer	NBR
4	Magnet	Sintered metal
5	Body	Aluminum alloy
6	Piston rod	Carbon steel
7	Sensor switch	Aluminum alloy
8	Piston	Aluminum alloy
9	O-ring	NBR
10	O-ring	NBR
11	C clip	Spring steel
12	Pin	Carbon steel
13	Plug screw	Carbon steel
14	Shock absorber	Combination
15	O-ring	NBR
16	Bumper	Carbon steel
17	O-ring	NBR
18	Front cover	Alluminum alloy
19	Piston seal	NBR
20	Screw	Carbon steel
21	Countersink	Carbon steel

ข้อมูลทางเทคนิค

• ประเภทกระบอกลม: กระบอกสไลด์นำทางขนาดเล็กพิเศษ
• ขนาดความโตลูกสูบ (Bore Size): 16 มิลลิเมตร
• ระยะชัก (Stroke): 25 มิลลิเมตร
• โครงสร้างวัสดุ: ตัวถังอลูมิเนียมอัลลอยด์ชุบแข็งป้องกันรอยขีดข่วน
• พอร์ตลมเชื่อมต่อ: ขนาด M5 x 0.8

เอกสารข้อมูล

กระบอกลม AIRTAC STWB-16X25-S Data Sheet
