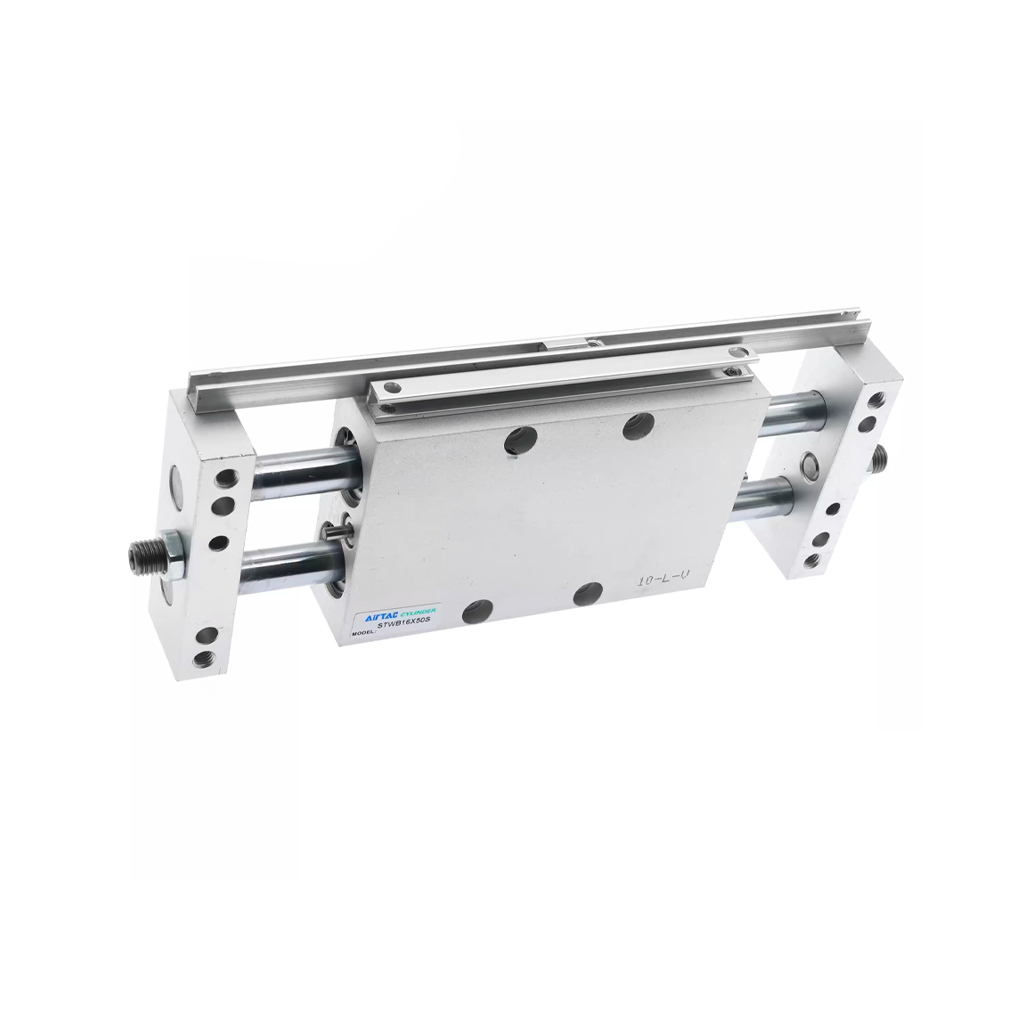

กระบอกลม AIRTAC STWB-10X75-S

กระบอกลมAIRTACรุ่นSTWB-10X75-Sเป็นอุปกรณ์นิวแมติกส์ขนาดเล็กกะทัดรัดจากAIRTACที่ออกแบบมาสำหรับงานต้องการความแม่นยำสูงในพื้นที่จำกัดด้วยโครงสร้างแกนคู่ที่ช่วยเสริมความแข็งแรงและป้องกันการหมุนของแกนกระบอกทำให้การเคลื่อนที่ตรงแนวตลอดระยะชักวัสดุตัวกระบอกมีความทนทานสูงและซีลกันลมคุณภาพดีช่วยให้ระบบทำงานได้อย่างต่อเนื่องไม่มีสะดุด

คุณสมบัติ

• กระบอกแกนคู่ขนาดเล็กพิเศษ 10 มม. ระยะชัก 75 มม. สำหรับงานไมโครนิวเมติกส์
• โครงสร้างแกนคู่ช่วยเสริมความแข็งแรงให้กับกระบอกขนาดเล็กไม่ให้โค้งงอ
• มีแม่เหล็กภายในลูกสูบ (S) รองรับการตรวจจับด้วยเซนเซอร์แม่เหล็กไฟฟ้า
• ขนาดกะทัดรัดเป็นพิเศษช่วยประหยัดพื้นที่ติดตั้งในชุดกลไกอิเล็กทรอนิกส์
• ทำงานด้วยความนุ่มนวลและตอบสนองต่อคำสั่งลมได้อย่างรวดเร็ว

ข้อมูลจำเพาะ

• ประเภทสินค้า: กระบอกลมแกนคู่ขนาดเล็กพิเศษ รุ่น STWB
• ขนาดbore: 10 มม.
• ระยะชัก: 75 มม.
• คุณสมบัติพิเศษ: ตอบสนองไว แม่นยำสูง พร้อมแม่เหล็กตรวจจับตำแหน่ง (-S)
• การใช้งาน: เหมาะกับอุตสาหกรรมเครื่องมือแพทย์และอุปกรณ์อิเล็กทรอนิกส์

NO.	Item	Material
1	Hexagon nut	Carbon steel
2	Fixing plate	Aluminum alloy
3	Washer	NBR
4	Magnet	Sintered metal
5	Body	Aluminum alloy
6	Piston rod	Carbon steel
7	Sensor switch	Aluminum alloy
8	Piston	Aluminum alloy
9	O-ring	NBR
10	O-ring	NBR
11	C clip	Spring steel
12	Pin	Carbon steel
13	Plug screw	Carbon steel
14	Shock absorber	Combination
15	O-ring	NBR
16	Bumper	Carbon steel
17	O-ring	NBR
18	Front cover	Alluminum alloy
19	Piston seal	NBR
20	Screw	Carbon steel
21	Countersink	Carbon steel

ข้อมูลทางเทคนิค

• ประเภทกระบอกลม: ไมโครไกด์คิวด์รอด (Micro Twin Rod Cylinder)
• ขนาดความโตลูกสูบ (Bore Size): 10 มิลลิเมตร
• ระยะชัก (Stroke): 75 มิลลิเมตร
• ลักษณะพิเศษ: น้ำหนักเบา เหมาะสำหรับงานหยิบจับชิ้นส่วนอิเล็กทรอนิกส์ขนาดเล็ก (Pick and Place)
• แรงดันใช้งานขั้นต่ำ: 0.15 เมกะปาสคาล

เอกสารข้อมูล

กระบอกลม AIRTAC STWB-10X75-S Data Sheet
