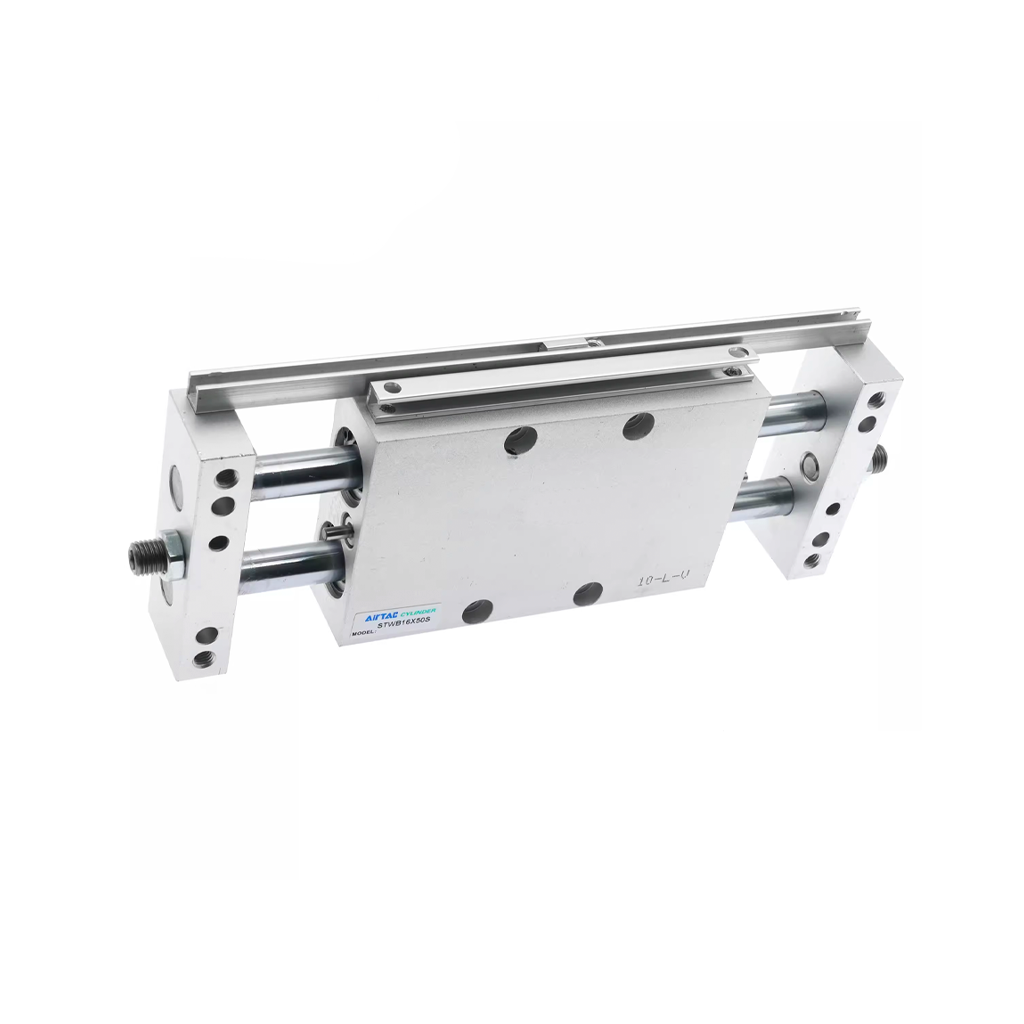

กระบอกลม AIRTAC STWA-20X100-S

กระบอกลมAIRTACรุ่นSTWA-20X100-Sเป็นกระบอกลมโครงสร้างพิเศษจากแบรนด์AIRTACที่ถูกพัฒนาขึ้นเพื่อรองรับงานอุตสาหกรรมที่ต้องการความเที่ยงตรงสูงและการรับแรงด้านข้างที่ดีเยี่ยมด้วยการออกแบบแกนนำทางที่ได้มาตรฐานช่วยให้การเคลื่อนที่ของก้านสูบมีความมั่นคงไม่เกิดการบิดตัววัสดุตัวกระบอกมีความทนทานต่อแรงดันและสภาพการทำงานหนักช่วยเพิ่มอายุการใช้งานให้แก่ระบบอัตโนมัติ

คุณสมบัติ

• กระบอกลมแกนคู่ซีรีส์ STWA ขนาด 20 มม. ระยะชัก 100 มม.
• ออกแบบให้มีแผ่นเพลทปลายก้านสูบช่วยให้การติดตั้งชิ้นงานมีความมั่นคงยิ่งขึ้น
• มีแม่เหล็กในตัวลูกสูบ (S) สำหรับติดตั้งสวิทช์ตรวจจับสถานะการเคลื่อนที่
• โครงสร้างตัวเรือนมีความทนทานสูงต่อแรงกระแทกในแนวตั้ง
• เหมาะสำหรับงานยก วาง หรือผลักชิ้นงานในสายการผลิตอัตโนมัติ

ข้อมูลจำเพาะ

• ประเภทสินค้า: กระบอกลมแกนคู่ รุ่น STWA โครงสร้างแบบปรับปรุงพิเศษ
• ขนาดbore: 20 มม.
• ระยะชัก: 100 มม.
• คุณสมบัติพิเศษ: ให้แรงขับสม่ำเสมอและมีความเที่ยงตรงสูง มีแม่เหล็ก (-S) ในตัว
• การใช้งาน: งานเลื่อนสไลด์ในเครื่องจักรอัตโนมัติ

NO.	Item	Material
1	Hexagon nut	Carbon steel
2	Fixing plate	Aluminum alloy
3	Washer	NBR
4	Magnet	Sintered metal
5	Body	Aluminum alloy
6	Piston rod	Carbon steel
7	Sensor switch	Aluminum alloy
8	Piston	Aluminum alloy
9	O-ring	NBR
10	O-ring	NBR
11	C clip	Spring steel
12	Pin	Carbon steel
13	Plug screw	Carbon steel
14	Shock absorber	Combination
15	O-ring	NBR
16	Bumper	Carbon steel
17	O-ring	NBR
18	Front cover	Alluminum alloy
19	Piston seal	NBR
20	Screw	Carbon steel
21	Countersink	Carbon steel

ข้อมูลทางเทคนิค

• ประเภทกระบอกลม: กระบอกสไลด์แกนคู่ตลับลูกปืนเม็ดกลม (STWA Series - Ball Bearing)
• ขนาดความโตลูกสูบ (Bore Size): 20 มิลลิเมตร
• ระยะชัก (Stroke): 100 มิลลิเมตร
• จุดเด่นทางกลไก: ใช้ระบบรางและลูกปืนเม็ดกลมรองรับแรงกระทำด้านข้างได้สูงมาก
• อัตราความเร็วลูกสูบ: สูงสุดถึง 500 มิลลิเมตรต่อวินาที

เอกสารข้อมูล

กระบอกลม AIRTAC STWA-20X100-S Data Sheet
