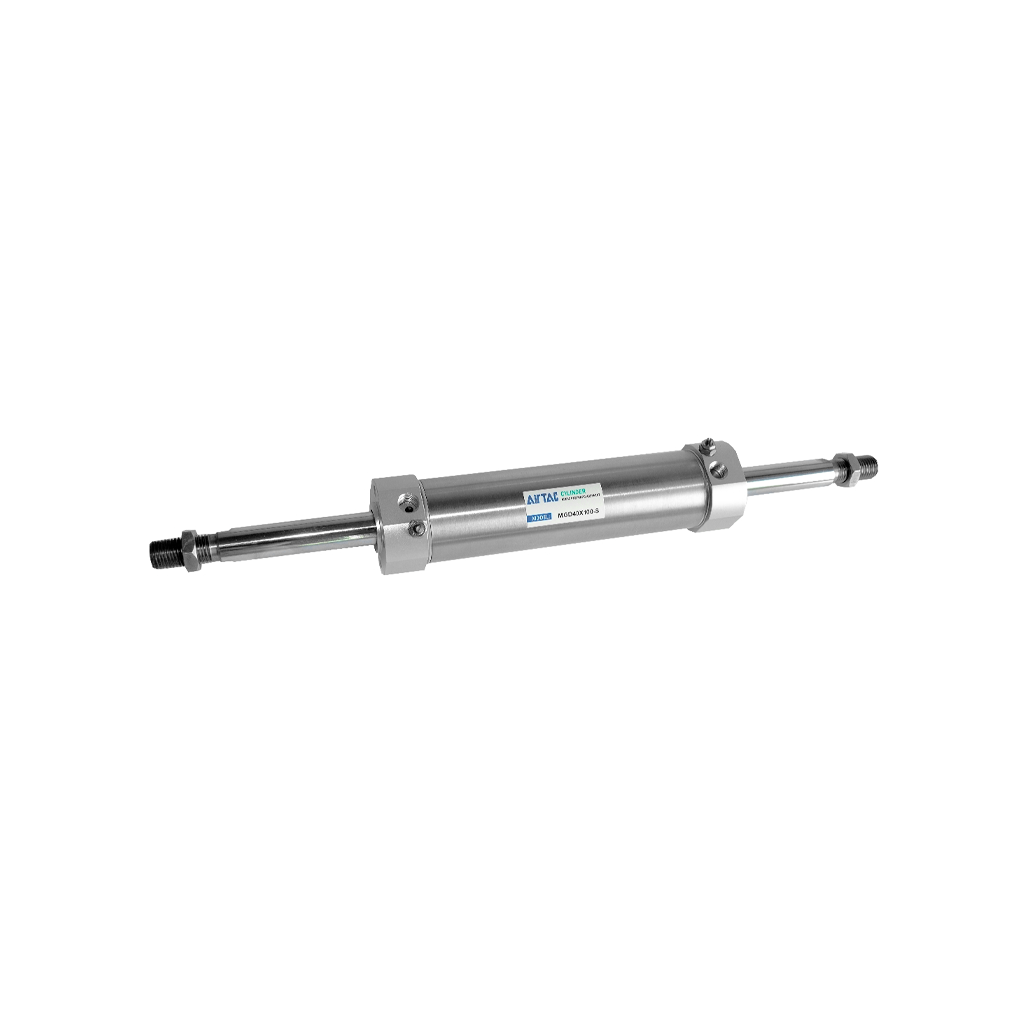

กระบอกลม AIRTAC MG25X25S

กระบอกลม AIRTAC MG25X25S เหมาะสำหรับงานที่ต้องการแรงผลักในระยะกระاصัดรัดและความเร็วสูงในการทำงานแต่ละรอบ โครงสร้างขนาดเล็กช่วยประหยัดพื้นที่ในการติดตั้งบน The Jig หรือ Fixture ต่างๆ ในสายการผลิต ความประณีตในการประกอบช่วยให้มั่นใจได้ว่าไม่มีการรั่วไหลของลมและทำงานได้อย่างเต็มประสิทธิภาพ

คุณสมบัติ

• กระบอกสูบแกนคู่รุ่นเล็กพิเศษ ขนาด 25 มิลลิเมตร ระยะชัก 25 มิลลิเมตร สำหรับงานยึดจับที่ต้องการความแม่นยำสูงมาก
• โครงสร้างกะทัดรัด ทนต่อแรงบิดด้านข้างแม้จะมีขนาดตัวเครื่องที่เล็ก
• ตอบสนองไว เหมาะกับงานรอบจัดในอุตสาหกรรมประกอบชิ้นส่วนอิเล็กทรอนิกส์
• ระบบซับแรงกระแทกช่วยลดความเสียหายจากการทำงานซ้ำๆ ด้วยความเร็วรอบสูง
• รองรับอุปกรณ์เสริมเซนเซอร์ตรวจจับแม่เหล็กเพื่อเช็กสถานะการทำงาน

ข้อมูลจำเพาะ

• ประเภทการทำงาน: กระบอกลมมินิตัวเรือนกลมขนาดเล็กพิเศษ
• ขนาดกระบอกสูบ (Bore): 25 มม. ระยะชัก (Stroke): 25 มม.
• ระยะพิกัดความเผื่อชัก: 0 ถึง +1.0 มม.
• ขนาดเกลียวจุกทางลม: M5x0.8
• น้ำหนักผลิตภัณฑ์: เบาเป็นพิเศษ ติดตั้งบนเครื่องจักรกลอัตโนมัติได้ดี

NO.	Item	Material
1	Rod nut	Carbon steel
2	Front cover packing	NBR
3	Bushing	Wear resistant material
4	Bumper	TPU
5	Piston seal	NBR
6	wear ring	Wear resistant material
7	Magnet	Rubber
8	Back cover	Aluminum alloy
9	Piston rod	Carbon steel with 20pm chrome plated
10	Barrel	SUS304
11	Front cover	Aluminum alloy

ข้อมูลทางเทคนิค

• ขนาดกระบอกสูบ (Bore Size): 25 มม. โครงสร้างแข็งแกร่งทนทานแม้มีขนาดเล็ก
• ระยะชัก (Stroke): 25 มม. เหมาะสำหรับงานกั้น หรือดีดชิ้นงานระยะสั้น
• แรงดันใช้งาน (Operating Pressure Range): 0.1 ถึง 0.9 MPa ควบคุมทิศทางและระยะได้อย่างแม่นยำ
• ประเภทการกันกระแทก (Cushion Type): ยางกันกระแทกช่วยลดแรงสะเทือนในจังหวะหยุด
• รูปแบบการติดตั้ง (Mounting Type): ออกแบบให้มีจุดยึดหลากหลายเพื่อความยืดหยุ่นในการใช้งาน

เอกสารข้อมูล

กระบอกลม AIRTAC MG25X25S Data Sheet
