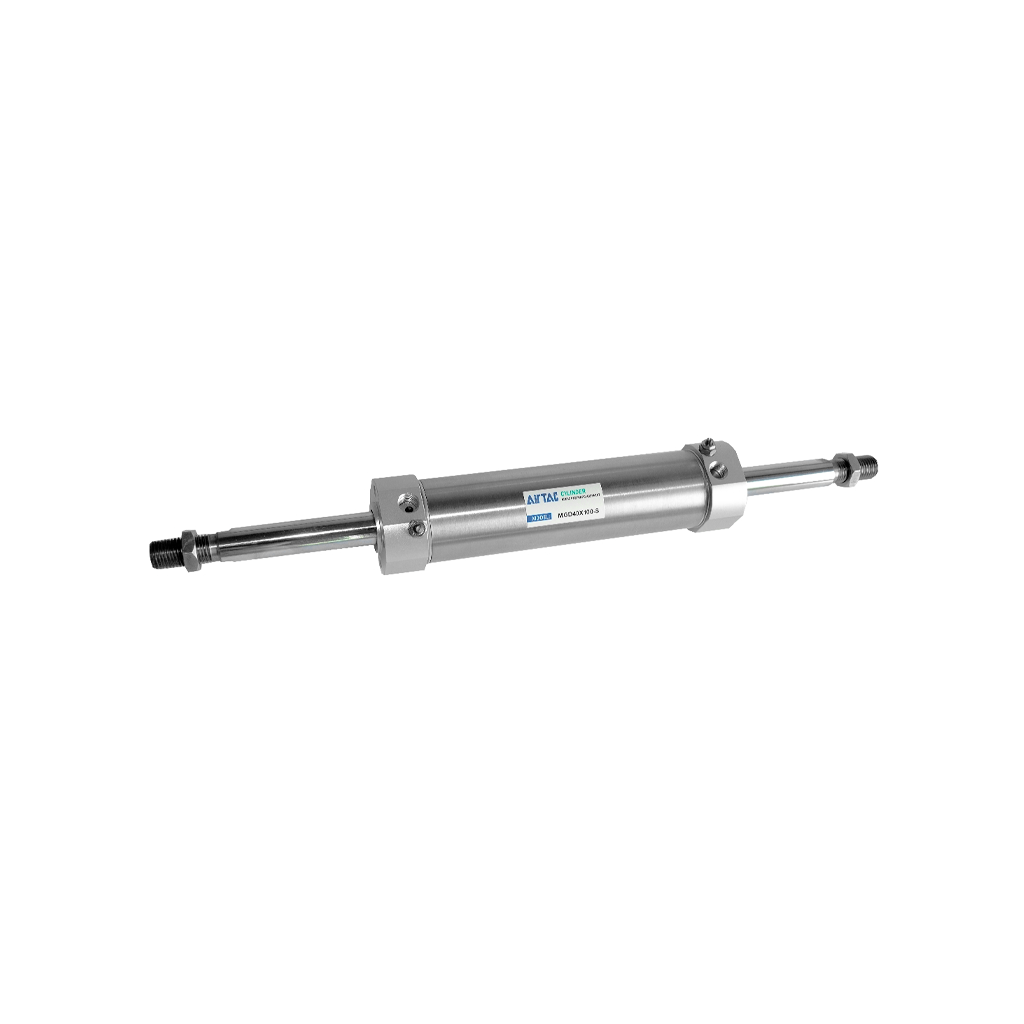

กระบอกลม AIRTAC MG20X75S

กระบอกลม AIRTAC MG20X75S เป็นอุปกรณ์นิวเมติกส์ขนาดกะทัดรัดที่ให้ประสิทธิภาพสูงในการขับเคลื่อนระยะปานกลาง การออกแบบโครงสร้างคำนึงถึงความสมดุลและการลดแรงเสียดทานภายใน ทำให้ลูกสูบเคลื่อนที่ได้อย่างคล่องแคล่ว ช่วยประหยัดพลังงานลมและเพิ่มความรวดเร็วในการผลิตชิ้นงานแต่ละชิ้น

คุณสมบัติ

• กระบอกลมแกนคู่ขนาด 20 มิลลิเมตร ระยะชัก 75 มิลลิเมตร สำหรับงานลำเลียงชิ้นส่วนขนาดเล็กในโรงงาน
• โครงสร้างแข็งแกร่ง ทนทานต่อแรงด้านข้าง แม้ตัวกระบอกจะมีขนาดเล็ก
• ความเร็วในการตอบสนองสูง ช่วยเพิ่มประสิทธิภาพการทำงานของเครื่องจักร
• แผ่นเพลตยึดชิ้นงานเจาะรูและเซาะร่องมาตรฐาน สะดวกในการประกอบ
• ซีลยางทนทานต่ออุณหภูมิและความชื้นในสายการผลิต

ข้อมูลจำเพาะ

• ประเภทการทำงาน: กระบอกสูบมินิชนิดสองทางเดินลม
• ขนาดกระบอกสูบ (Bore): 20 มม. ระยะชัก (Stroke): 75 มม.
• แรงดันทดสอบความปลอดภัย: 1.5 MPa
• พอร์ตเชื่อมต่อลม: เกลียว M5x0.8
• คุณสมบัติพิเศษ: มีแหวนน้ำมันช่วยหล่อลื่นในตัวลูกสูบ

NO.	Item	Material
1	Rod nut	Carbon steel
2	Front cover packing	NBR
3	Bushing	Wear resistant material
4	Bumper	TPU
5	Piston seal	NBR
6	wear ring	Wear resistant material
7	Magnet	Rubber
8	Back cover	Aluminum alloy
9	Piston rod	Carbon steel with 20pm chrome plated
10	Barrel	SUS304
11	Front cover	Aluminum alloy

ข้อมูลทางเทคนิค

• ขนาดกระบอกสูบ (Bore Size): 20 มม. ดีไซน์กะทัดรัดประหยัดพื้นที่ติดตั้งสูงสุด
• ระยะชัก (Stroke): 75 มม. ระยะกลางรองรับงานอัตโนมัติหลากหลายรูปแบบ
• แรงดันใช้งาน (Operating Pressure Range): 0.1 ถึง 0.9 MPa รองรับการทำงานแบบวนรอบต่อเนื่อง
• ประเภทการกันกระแทก (Cushion Type): ยางกันกระแทกช่วยป้องกันการสึกหรอของลูกสูบ
• รูปแบบการติดตั้ง (Mounting Type): จุดยึดมาตรฐานเจาะรูยึดน็อตได้สะดวกรวดเร็ว

เอกสารข้อมูล

กระบอกลม AIRTAC MG20X75S Data Sheet
