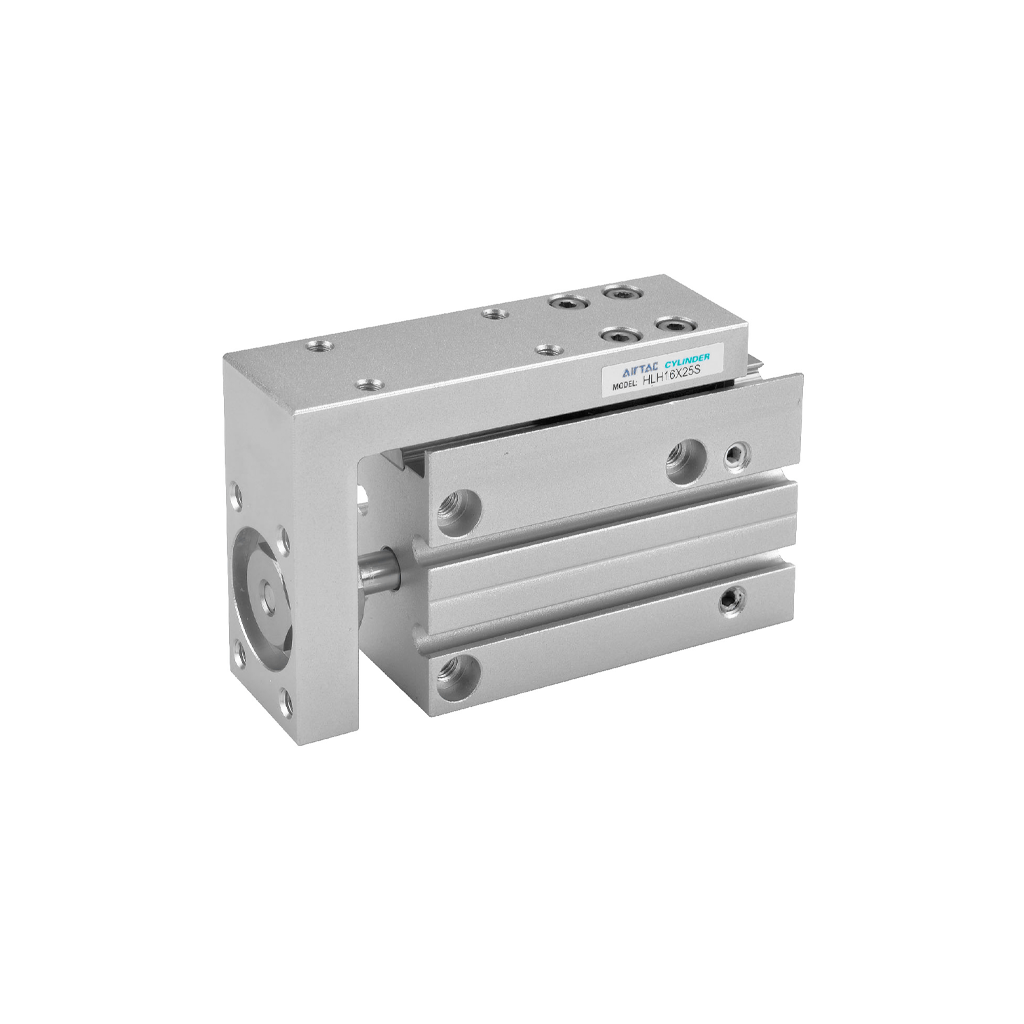

กระบอกลม AIRTAC HLH20X60-S

กระบอกลม AIRTAC HLH20X60-S มุ่งเน้นการให้ประสิทธิภาพสูงในพื้นที่ติดตั้งแนวนอนหรือแนวตั้งที่จำกัด ด้วยการออกแบบพิเศษตามมาตรฐานซีรีส์ HLH ช่วยให้การเคลื่อนที่ของแกนมีความเที่ยงตรงสูง ป้องกันการหมุนฟรีของแกนลูกสูบ เหมาะสำหรับงานที่ต้องการความแม่นยำในการกำหนดตำแหน่งชิ้นงานอย่างเคร่งครัด

คุณสมบัติ

• กระบอกลมแบบสไลเดอร์ (Slide Unit / Precision Table Cylinder) ซีรีส์ HLH ขนาด 20 มิลลิเมตร ระยะชัก 60 มิลลิเมตร
• โครงสร้างโต๊ะสไลด์ความแม่นยำสูง รองรับแรงกระทำจากภายนอกได้ดีเยี่ยมทุกทิศทาง
• มีชุดสไลด์บล็อกในตัว ช่วยให้การเคลื่อนที่มีความเที่ยงตรงสูงมาก ไร้การสั่นคลอน
• เหมาะสำหรับงานป้อนชิ้นงานอัตโนมัติที่ต้องการความแม่นยำในระดับไมครอน
• ติดตั้งแผ่นเพลตรับน้ำหนักขนาดใหญ่ เจาะรูยึดมาให้พร้อมใช้งานทันที

ข้อมูลจำเพาะ

• ประเภทการทำงาน: กระบอกลมโต๊ะสไลด์ (Slide Table Cylinder) แบบสองทาง
• ขนาดกระบอกสูบ (Bore): 20 มม. ระยะชัก (Stroke): 60 มม.
• ความกว้างรางนำทาง (Guide Rail): 12 มม. แบบตลับลูกปืนเม็ดกลม
• ขนาดพอร์ตลม: M5x0.8
• ความเที่ยงตรง: ออกแบบให้มีความตรงสูงและความแม่นยำในการป้องกันการหมุนตัว

NO.	Item	Material
1	Slide table	Aluminum alloy
2	Piston rod	stainless steel
3	Hexagon nut	Carbon steel
4	Hexagon nut	Carbon steel
5	Rod seal	NBR
6	Body	Aluminum alloy
7	Screw	Carbon steel
8	Linear guide	Stainless steel
9	Slide block	-
10	Bumper	TPU
11	Magnet holder	Aluminum alloy
12	Magnet washer	NBR
13	Magnet	Sintered metal
14	Steel ball	SUS304
15	Piston seal	NBR
16	Piston	Aluminum alloy
17	O-ring	NBR
18	Bumper	TPU
19	Back cover	Aluminum alloy
20	C clip	Spring steel

ข้อมูลทางเทคนิค

• ขนาดกระบอกสูบ (Bore Size): 20 มม. ซีรีส์ HLH ออกแบบพิเศษเพื่อความเที่ยงตรงสูง
• ระยะชัก (Stroke): 60 มม. ระยะการทำงานที่แม่นยำสำหรับงานประกอบความละเอียด
• แรงดันใช้งาน (Operating Pressure Range): 0.15 ถึง 0.7 MPa ควบคุมการเคลื่อนที่ได้อย่างนุ่มนวล
• ประเภทการกันกระแทก (Cushion Type): ยางกันกระแทกคุณภาพสูงทนทานต่อสารเคมีและน้ำมัน
• รูปแบบการติดตั้ง (Mounting Type): รูยึดเจาะลึกลงตัว ยึดเกาะกับโครงสร้างได้อย่างแน่นหนา

เอกสารข้อมูล

กระบอกลม AIRTAC HLH20X60-S Data Sheet
