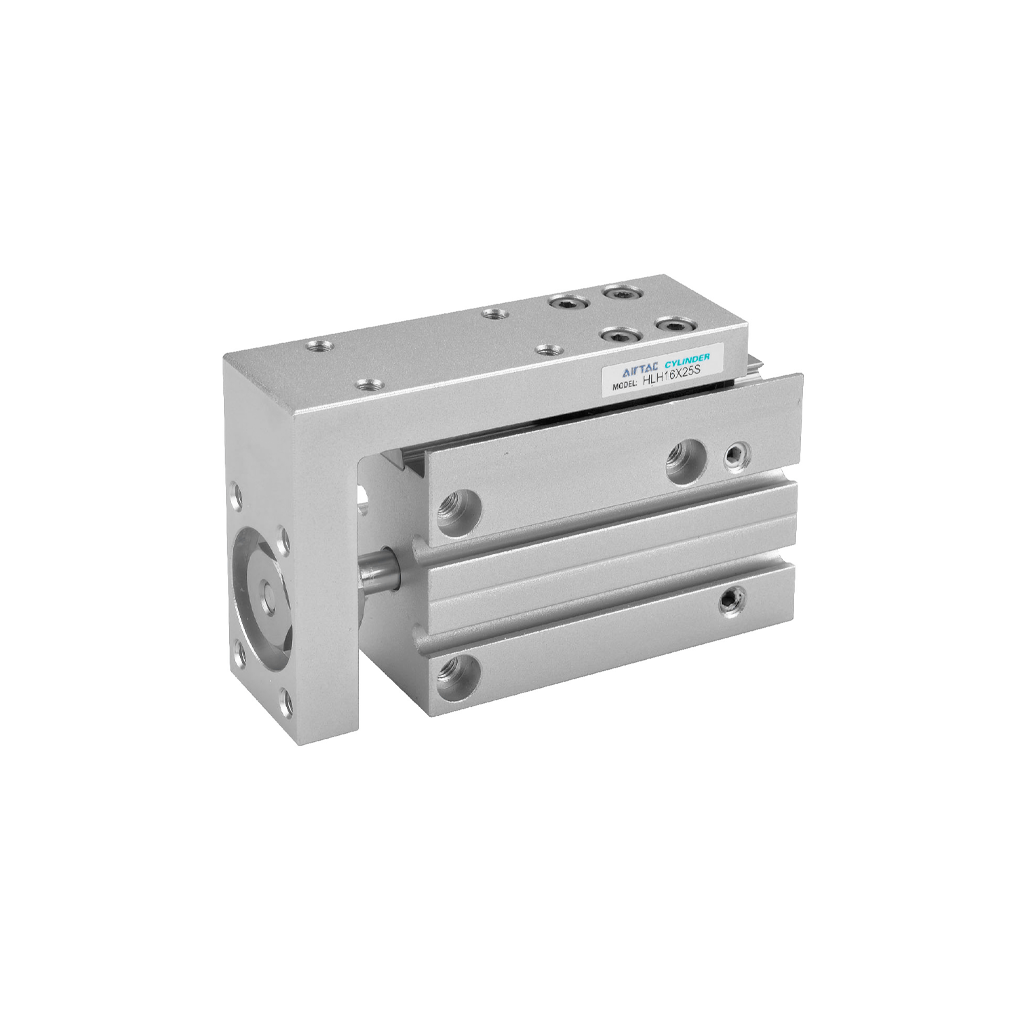

กระบอกลม AIRTAC HLH20X50-S

กระบอกลม AIRTAC HLH20X50-S ช่วยให้การควบคุมการเคลื่อนที่ในระบบอัตโนมัติมีความแม่นยำและเสถียรมากยิ่งขึ้นด้วยโครงสร้างไกด์ร็อดในตัว การออกแบบนี้ช่วยรับแรงด้านข้างได้ดีเยี่ยม ทำให้แกนกระบอกไม่คดงอแม้ต้องรับน้ำหนักภายนอก ช่วยยืดอายุการใช้งานและลดความถี่ในการซ่อมบำรุงเครื่องจักร

คุณสมบัติ

• กระบอกลมสไลด์ยูนิตขนาด 20 มิลลิเมตร ระยะชัก 50 มิลลิเมตร สำหรับงานขนย้ายชิ้นงานความเที่ยงตรงสูง
• ระบบไกด์เวย์แบบหมุนวนช่วยรับน้ำหนักโมเมนต์ดัดและแรงบิดได้อย่างยอดเยี่ยม
• ตัวเครื่องทำจากโลหะผสมอลูมิเนียมเกรดสูง แข็งแรงและไม่เสียรูปง่าย
• ออกแบบให้มีช่องทางเดินลมเข้าออกหลายทิศทาง สะดวกต่อการเดินสายลมในพื้นที่แคบ
• มีแม่เหล็กในตัวลูกสูบ รองรับการใช้งานร่วมกับเซนเซอร์ตรวจจับตำแหน่ง

ข้อมูลจำเพาะ

• ประเภทการทำงาน: กระบอกสไลด์บล็อกลมอัดความเที่ยงตรงสูง
• ขนาดกระบอกสูบ (Bore): 20 มม. ระยะชัก (Stroke): 50 มม.
• ช่วงความเร็วปฏิบัติการ: 50 ถึง 500 มม./วินาที
• ทิศทางติดตั้ง: รองรับการติดตั้งได้จาก 4 ทิศทางและต่อท่อลมได้ 3 ทาง
• สรุปรุ่นพิเศษ: มีแม่เหล็กในตัวสำหรับติดตั้งสวิทช์เซนเซอร์ตรวจจับ

NO.	Item	Material
1	Slide table	Aluminum alloy
2	Piston rod	stainless steel
3	Hexagon nut	Carbon steel
4	Hexagon nut	Carbon steel
5	Rod seal	NBR
6	Body	Aluminum alloy
7	Screw	Carbon steel
8	Linear guide	Stainless steel
9	Slide block	-
10	Bumper	TPU
11	Magnet holder	Aluminum alloy
12	Magnet washer	NBR
13	Magnet	Sintered metal
14	Steel ball	SUS304
15	Piston seal	NBR
16	Piston	Aluminum alloy
17	O-ring	NBR
18	Bumper	TPU
19	Back cover	Aluminum alloy
20	C clip	Spring steel

ข้อมูลทางเทคนิค

• ขนาดกระบอกสูบ (Bore Size): 20 มม. โครงสร้างแกนนำทางแข็งแรงพิเศษ
• ระยะชัก (Stroke): 50 มม. เหมาะสำหรับงานเลื่อนตำแหน่งในยูนิตประกอบ
• แรงดันใช้งาน (Operating Pressure Range): 0.15 ถึง 0.7 MPa ทำงานได้ดีในสภาพแวดล้อมอุตสาหกรรม
• ประเภทการกันกระแทก (Cushion Type): ยางบัฟเฟอร์ซับแรงกระแทกป้องกันการเสียหายของแกน
• รูปแบบการติดตั้ง (Mounting Type): รองรับการติดตั้งเซนเซอร์ตรวจจับระยะอย่างไร้รอยต่อ

เอกสารข้อมูล

กระบอกลม AIRTAC HLH20X50-S Data Sheet
