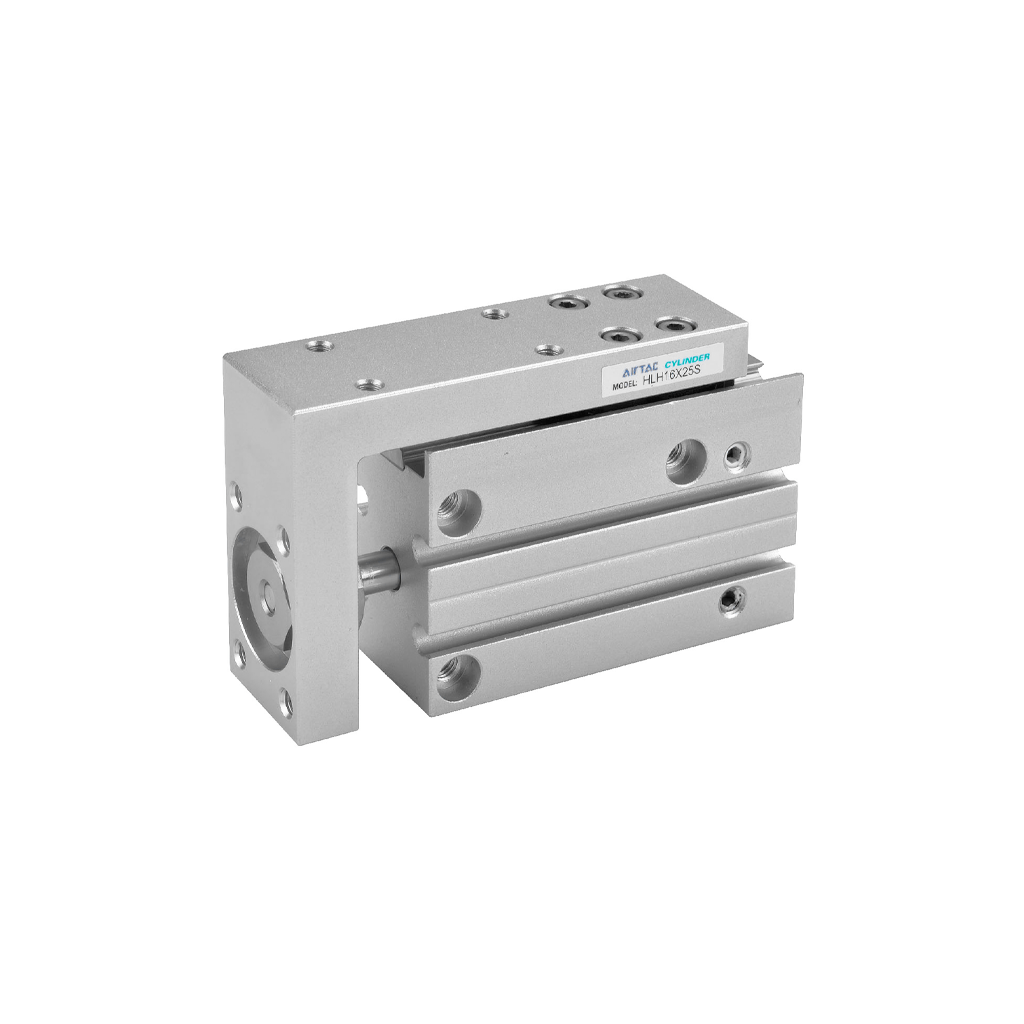

กระบอกลม AIRTAC HLH20X30-S

กระบอกลม AIRTAC HLH20X30-S เป็นกระบอกลมนำ 0 ที่ออกแบบมาเพื่อรองรับงานเฉพาะทางในพื้นที่จำกัดแต่ต้องการความแข็งแกร่งในการรับแรงด้านข้าง โครงสร้างตัวถังและแกนลูกสูบผลิตด้วยความประณีต ช่วยลดแรงเสียดทานและเพิ่มความทนทานในการทำงานด้วยความเร็วสูงได้อย่างยอดเยี่ยม

คุณสมบัติ

• กระบอกลมสไลด์ความแม่นยำสูงขนาด 20 มิลลิเมตร ระยะชัก 30 มิลลิเมตร สำหรับงานหยิบจับและประกอบชิ้นส่วน
• โครงสร้างบล็อกสไลด์ผสานกระบอกสูบในตัว ให้ความแข็งแรงเหนือกว่ากระบอกสูบทั่วไป
• ทนต่อแรงบิดด้านข้างและแรงกระทำแนวเฉียงได้อย่างมีเสถียรภาพ
• อายุการใช้งานยาวนานด้วยระบบหล่อลื่นภายในที่ออกแบบมาอย่างลงตัว
• น้ำหนักเบา ติดตั้งง่ายบนแขนกลหรือโครงสร้างอะลูมิเนียมโปรไฟล์

ข้อมูลจำเพาะ

• ประเภทการทำงาน: ชุดกระบอกลมพร้อมโต๊ะสไลด์ในตัว (Slide Table)
• ขนาดกระบอกสูบ (Bore): 20 มม. ระยะชัก (Stroke): 30 มม.
• ร่องนำทาง: บล็อกรางเลื่อนขนาดกะทัดรัดรับแรงแนว 90 องศาได้ดี
• ระบบแม่เหล็ก: ฝังแถบแม่เหล็กถาวรสำหรับเซนเซอร์จับตำแหน่ง
• ลักษณะเด่น: ความฝืดต่ำ เคลื่อนที่นิ่มนวลเหมาะกับงานประกอบที่มีความละเอียด

NO.	Item	Material
1	Slide table	Aluminum alloy
2	Piston rod	stainless steel
3	Hexagon nut	Carbon steel
4	Hexagon nut	Carbon steel
5	Rod seal	NBR
6	Body	Aluminum alloy
7	Screw	Carbon steel
8	Linear guide	Stainless steel
9	Slide block	-
10	Bumper	TPU
11	Magnet holder	Aluminum alloy
12	Magnet washer	NBR
13	Magnet	Sintered metal
14	Steel ball	SUS304
15	Piston seal	NBR
16	Piston	Aluminum alloy
17	O-ring	NBR
18	Bumper	TPU
19	Back cover	Aluminum alloy
20	C clip	Spring steel

ข้อมูลทางเทคนิค

• ขนาดกระบอกสูบ (Bore Size): 20 มม. น้ำหนักเบาและมีความคล่องตัวสูง
• ระยะชัก (Stroke): 30 มม. เหมาะสำหรับงานผลักหรือดันชิ้นงานระยะกระชั้นชิด
• แรงดันใช้งาน (Operating Pressure Range): 0.15 ถึง 0.7 MPa ตอบสนองต่อคำสั่งลมได้รวดเร็ว
• ประเภทการกันกระแทก (Cushion Type): ยางซับแรงกระแทกช่วยยืดอายุการใช้งานซีล
• รูปแบบการติดตั้ง (Mounting Type): ยึดติดแน่นด้วยระบบสกรูน็อตอุตสาหกรรม

เอกสารข้อมูล

กระบอกลม AIRTAC HLH20X30-S Data Sheet
