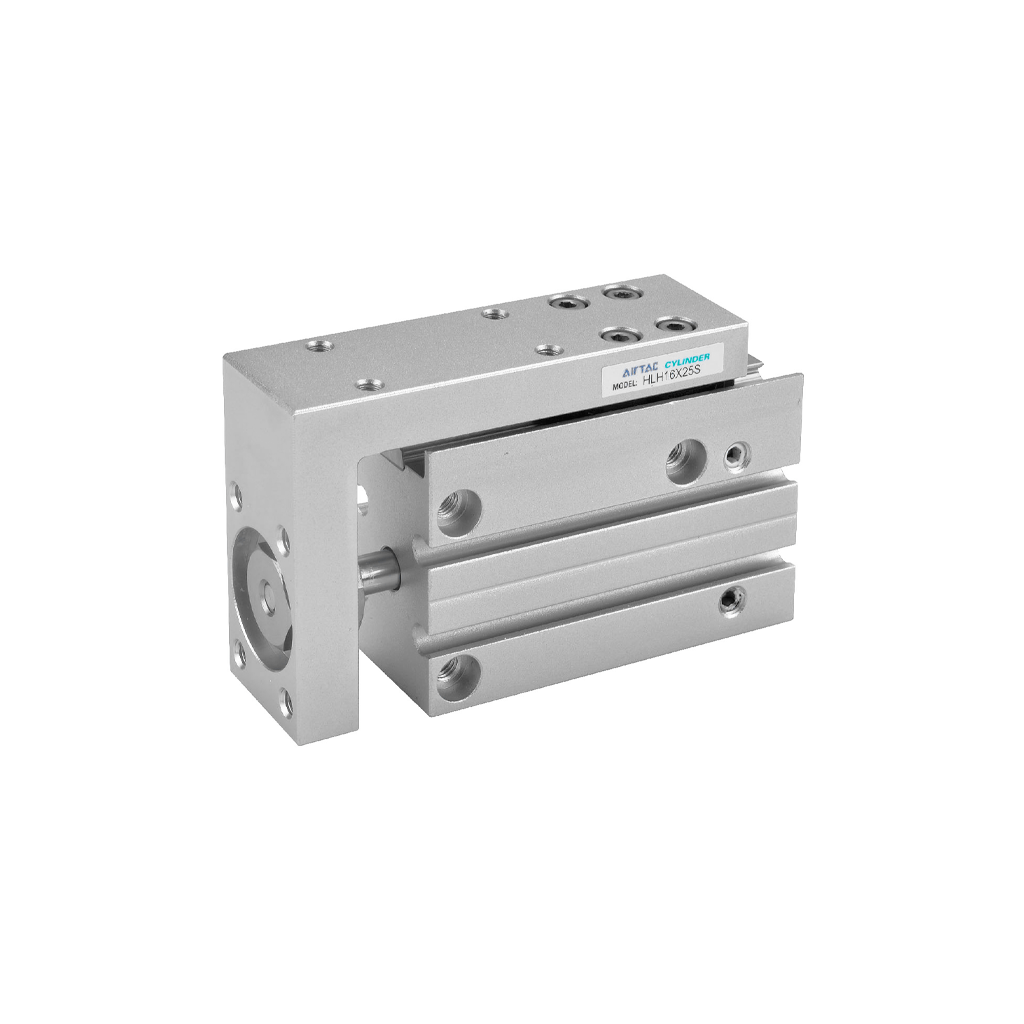

กระบอกลม AIRTAC HLH20X15-S

กระบอกลม AIRTAC HLH20X15-S เหมาะสำหรับงานที่ต้องการระยะเคลื่อนที่ที่สั้นมากๆ แต่ต้องมีความแม่นยำสูงระดับไมครอนในการจัดตำแหน่งชิ้นงาน การออกแบบโครงสร้างที่กะทัดรัดและแข็งแรงช่วยให้รองรับรอบการทำงานที่หนาแน่นได้อย่างไม่มีปัญหาและลดความเสี่ยงเรื่องการสึกหรอของชิ้นส่วนภายใน

คุณสมบัติ

• กระบอกลมสไลด์ขนาด 20 มิลลิเมตร ระยะชัก 15 มิลลิเมตร เหมาะกับงานดันหรือสกัดตำแหน่งระยะสั้น
• ให้ความเที่ยงตรงสูงมากในการกำหนดตำแหน่ง แม้จะมีระยะชักที่สั้นที่สุด
• โครงสร้างเตี้ยและกว้างช่วยลดพื้นที่แนวตั้งในการติดตั้งเครื่องจักร
• วัสดุชิ้นส่วนป้องกันสนิม ทนทานต่อความชื้นและละอองน้ำมัน
• ซีลยางคุณภาพดีเยี่ยม ป้องกันลมรั่วซึมและช่วยให้แรงขับคงที่

ข้อมูลจำเพาะ

• ประเภทการทำงาน: กระบอกสูบสไลด์ขนาดกะทัดรัดชนิดทางคู่
• ขนาดกระบอกสูบ (Bore): 20 มม. ระยะชัก (Stroke): 15 มม.
• อุณหภูมิสภาพแวดล้อม: -20 ถึง 70 องศาเซลเซียส
• คุณสมบัติโครงสร้าง: รวมชุดขับเคลื่อนและรางลูกปืนไว้ในบล็อกเดียวกัน
• การเชื่อมต่อ: รองรับการจ่ายลมเข้าได้ถึง 3 ทิศทาง

NO.	Item	Material
1	Slide table	Aluminum alloy
2	Piston rod	stainless steel
3	Hexagon nut	Carbon steel
4	Hexagon nut	Carbon steel
5	Rod seal	NBR
6	Body	Aluminum alloy
7	Screw	Carbon steel
8	Linear guide	Stainless steel
9	Slide block	-
10	Bumper	TPU
11	Magnet holder	Aluminum alloy
12	Magnet washer	NBR
13	Magnet	Sintered metal
14	Steel ball	SUS304
15	Piston seal	NBR
16	Piston	Aluminum alloy
17	O-ring	NBR
18	Bumper	TPU
19	Back cover	Aluminum alloy
20	C clip	Spring steel

ข้อมูลทางเทคนิค

• ขนาดกระบอกสูบ (Bore Size): 20 มม. ขนาดเล็กกะทัดรัดเหมาะสำหรับอุปกรณ์ออปติคอลหรืออิเล็กทรอนิกส์
• ระยะชัก (Stroke): 15 มม. ระยะเคลือนที่สั้นให้ความแม่นยำสูงมาก
• แรงดันใช้งาน (Operating Pressure Range): 0.15 ถึง 0.7 MPa ทำงานด้วยความเร็วสูงและการตอบสนองฉับไว
• ประเภทการกันกระแทก (Cushion Type): ยางกันกระแทกช่วยป้องกันการกระแทกแรงๆ ที่ปลายทาง
• รูปแบบการติดตั้ง (Mounting Type): ติดตั้งโดยตรงผ่านรูร้อยน็อตบนตัวกระบอก

เอกสารข้อมูล

กระบอกลม AIRTAC HLH20X15-S Data Sheet
