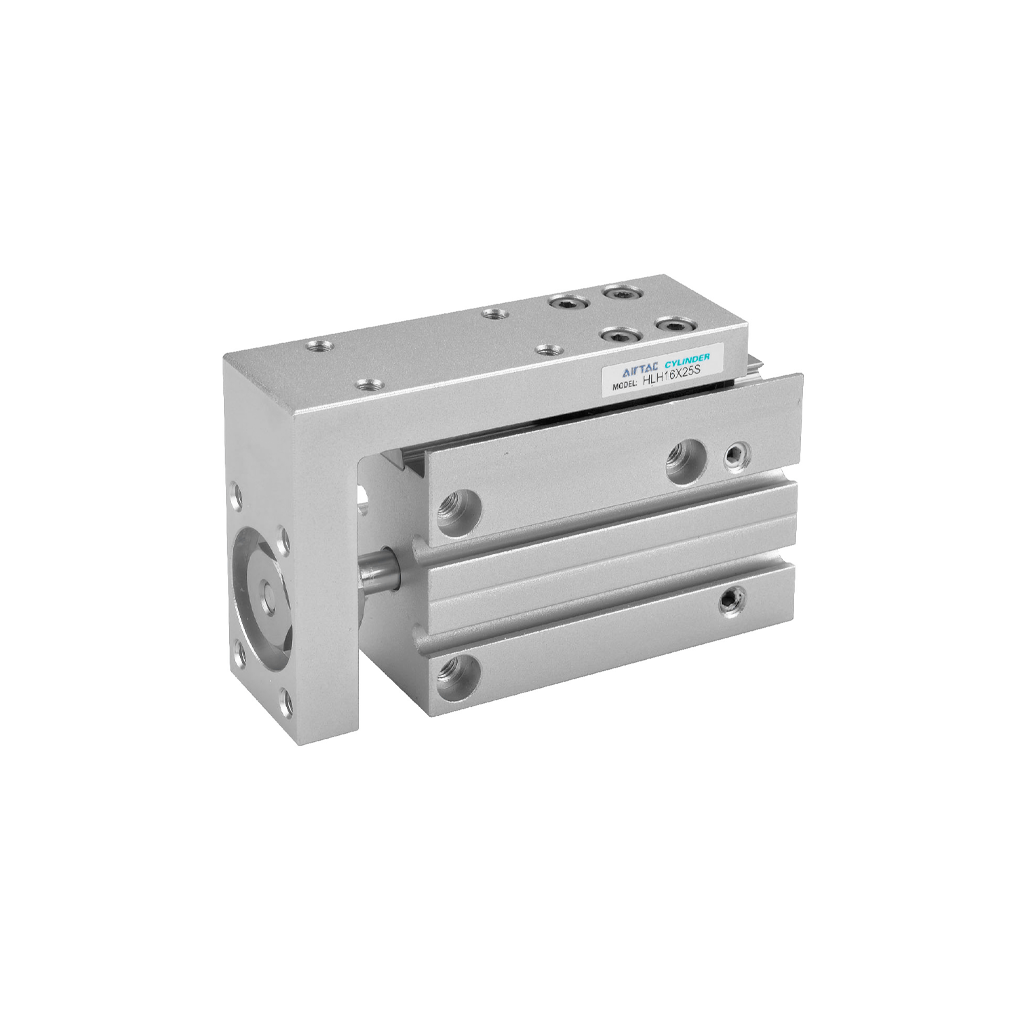

กระบอกลม AIRTAC HLH16X40-S

กระบอกลม AIRTAC HLH16X40-S เหมาะสำหรับงานที่ต้องการการเคลื่อนที่ช่วงชักปานกลางในพื้นที่จำกัด การผสมผสานระหว่างกระบอกลมและไกด์ร็อดช่วยเพิ่มความสามารถในการรับน้ำหนักด้านข้าง ทำให้ใช้งานได้อย่างมั่นใจในระบบอัตโนมัติที่มีความเร็วสูง

คุณสมบัติ

• กระบอกลมโต๊ะสไลด์ขนาด 16 มิลลิเมตร ระยะชัก 40 มิลลิเมตร สำหรับงานย้ายตำแหน่งระยะกลางในพื้นที่จำกัด
• ดีไซน์ตัวเครื่องเตี้ยและแบน ช่วยประหยัดพื้นที่แนวตั้งในชุดประกอบเครื่องจักร
• ความแม่นยำสูงในการเคลื่อนที่แนวตรง ป้องกันปัญหาแกนบิดเบี้ยว
• ผิวชิ้นงานเคลือบสารพิเศษป้องกันการกัดกร่อนและรอยขีดข่วน
• รองรับการทำงานด้วยความเร็วสูงในสายการผลิตอัตโนมัติ

ข้อมูลจำเพาะ

• ประเภทการทำงาน: กระบอกลมสไลด์ยูนิตชนิดขับเคลื่อนด้วยลม
• ขนาดกระบอกสูบ (Bore): 16 มม. ระยะชัก (Stroke): 40 มม.
• สื่อใช้งาน: ลมอัดผ่านไส้กรอง 40 ไมครอน
• ช่วงอุณหภูมิ: -20°C ถึง +70°C
• การจัดวางท่อ: เลือกต่อท่อลมได้หลากหลายทิศทางตามความเหมาะสมหน้างาน

NO.	Item	Material
1	Slide table	Aluminum alloy
2	Piston rod	stainless steel
3	Hexagon nut	Carbon steel
4	Hexagon nut	Carbon steel
5	Rod seal	NBR
6	Body	Aluminum alloy
7	Screw	Carbon steel
8	Linear guide	Stainless steel
9	Slide block	-
10	Bumper	TPU
11	Magnet holder	Aluminum alloy
12	Magnet washer	NBR
13	Magnet	Sintered metal
14	Steel ball	SUS304
15	Piston seal	NBR
16	Piston	Aluminum alloy
17	O-ring	NBR
18	Bumper	TPU
19	Back cover	Aluminum alloy
20	C clip	Spring steel

ข้อมูลทางเทคนิค

• ขนาดกระบอกสูบ (Bore Size): 16 มม. โครงสร้างเพรียวบางประหยัดพื้นที่
• ระยะชัก (Stroke): 40 มม. ระยะสั้นรองรับแรงผลักในระบบอัตโนมัติ
• แรงดันใช้งาน (Operating Pressure Range): 0.15 ถึง 0.7 MPa ควบคุมความเร็วได้ง่ายด้วยวาล์วปรับ
• ประเภทการกันกระแทก (Cushion Type): ยางกันกระแทกช่วยซับแรงกระชากขณะเปลี่ยนทิศทาง
• รูปแบบการติดตั้ง (Mounting Type): สามารถยึดติดด้วยสกรูเกลียวเข้ากับโครงสร้างเครื่องได้ทันที

เอกสารข้อมูล

กระบอกลม AIRTAC HLH16X40-S Data Sheet
