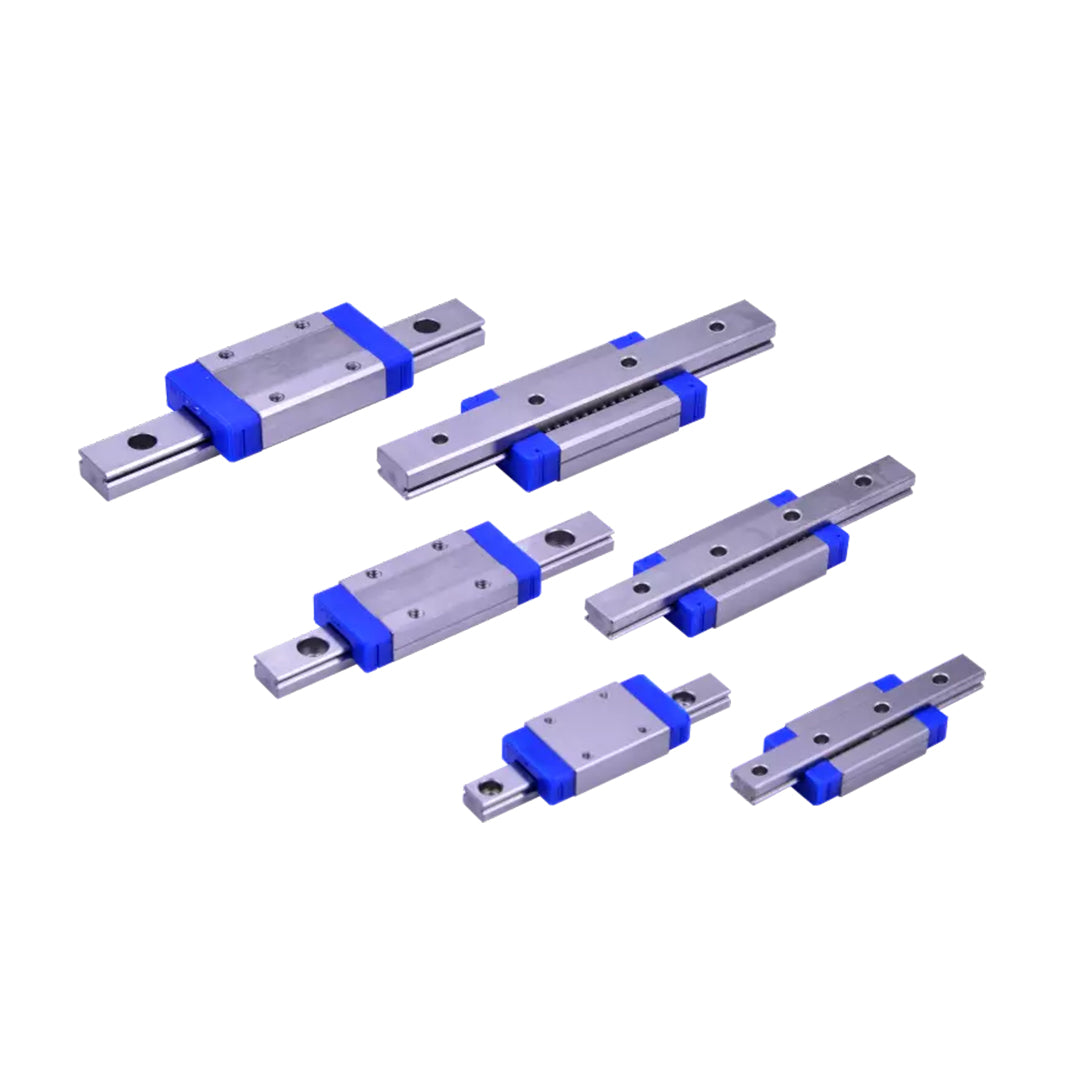

รางสไลด์ Linear Guide AIRTAC Miniature code LRM15L

อุปกรณ์เคลื่อนที่แนวเส้นตรง (Miniature Linear Guide) ซีรีส์ LRM ผลิตจากสเตนเลสสตีลที่มีความแข็งแรงและทนทานสูง ออกแบบมาให้รางและบล็อกสามารถสลับสับเปลี่ยนกันได้เพื่อความสะดวกในการติดตั้ง ภายในมีตัวยึดเม็ดลูกปืน (Ball Retainer) ช่วยป้องกันไม่ให้ลูกปืนหลุดร่วง ใช้เม็ดลูกปืนเหล็กนำเข้าจากประเทศญี่ปุ่น ที่มีความกลมและทนทานต่อการสึกหรอเป็นเลิศ (ระดับ ISO 3290 G10) โดดเด่นด้วยการออกแบบซีลกันฝุ่นแบบขอบคู่ (Double-Lips Design) ที่ช่วยกักเก็บสารหล่อลื่นและป้องกันฝุ่นได้อย่างมีประสิทธิภาพ พร้อมฝาครอบเพื่อป้องกันฝุ่นผงขนาดใหญ่

คุณสมบัติ

• การรับน้ำหนักได้สมดุลทุกทิศทาง: ออกแบบหน้าสัมผัสของเม็ดลูกปืนแบบโค้งโกธิค (Gothic Arch Contact) ทำมุม 45 องศา ช่วยให้รางเลื่อนสามารถรองรับโหลดน้ำหนักได้ทั้ง 4 ทิศทาง (บน ล่าง ซ้าย ขวา) อย่างมีประสิทธิภาพ
• กะทัดรัดและประหยัดพื้นที่: โครงสร้างถูกออกแบบมาให้มีขนาดเล็กและน้ำหนักเบาเป็นพิเศษ เหมาะสำหรับการติดตั้งในเครื่องจักรหรืออุปกรณ์อิเล็กทรอนิกส์ที่มีข้อจำกัดด้านพื้นที่
• การเคลื่อนที่ราบรื่นและเสียงรบกวนต่ำ: ระบบหมุนวนของเม็ดลูกปืนภายในบล็อกได้รับการออกแบบมาอย่างแม่นยำ ช่วยลดความต้านทานแรงเสียดทาน ทำให้การเลื่อนไหลเป็นไปอย่างนุ่มนวลและเกิดเสียงรบกวนต่ำขณะทำงาน
• ทนทานต่อการกัดกร่อนสูง: ชิ้นส่วนประกอบหลักผลิตจากสเตนเลสสตีล (Stainless Steel) ทำให้ทนทานต่อการเกิดสนิม และสามารถนำไปใช้งานในสภาพแวดล้อมที่หลากหลายได้อย่างยาวนาน

ข้อมูลจำเพาะ

• ขนาดความกว้างราง (Rail Width): 5 มม., 7 มม., 9 มม., 12 มม. และ 15 มม.
• รูปแบบบล็อก (Block Type): แบบมาตรฐาน (Standard - N) และแบบยาว (Long - L)
• ระดับความแม่นยำ (Accuracy): ระดับสูง (High - H) และระดับพรีซิชั่น (Precision - P)
• ระดับพรีโหลด (Preload): ระยะห่างมาตรฐาน (Standard clearance - A), พรีโหลดแบบเบา (Light Preload - B) และพรีโหลดระดับกลาง (Medium Preload - C)
• รูปแบบการยึดราง (Rail Type): แบบยึดจากด้านบน (Top-Mount) และแบบยึดจากด้านล่าง (Bottom-Mount)

Model \ Item	External Dimension ( mm )				Block Dimension ( mm )								Rail Dimension ( mm )
	H	H1	F	Y	C	C1	A	B	M	N	K	ФJ	G	H2	P	ФQ	ФU	H3	T
LRM5N	6	1.5	12	3.5	18.2	10	7	8	M2X0.4	1.5	1.3	0.7	5	3.5	15	3.5	2.2	1.1	M3X0.5
LRM5L	6	1.5	12	3.5	21.2	13	7	8	M2X0.4	1.5	1.3	0.7	5	3.5	15	3.5	2.2	1.1	M3X0.5
LRM7N	8	1.5	17	5	24.3	13.5	8	12	M2X0.4	2.3	1.7	0.7	7	4.7	15	4.2	2.4	2.4	M3X0.5
LRM7L	8	1.5	17	5	32.5	21.7	13	12	M2X0.4	2.3	1.7	0.7	7	4.7	15	4.2	2.4	2.4	M3X0.5
LRM9N	10	2	20	5.5	31	18.9	10	15	M3X0.5	2.8	2.2	1	9	5.6	20	6	3.5	3.4	M4X0.7
LRM9L	10	2	20	5.5	42.1	30	16	15	M3X0.5	2.8	2.2	1	9	5.6	20	6	3.5	3.4	M4X0.7
LRM12N	13	3	27	7.5	37.6	21.7	15	20	M3X0.5	4	3	1.5	12	7.5	25	6	3.5	4.4	M4X0.7
LRM12L	13	3	27	7.5	48.4	32.5	20	20	M3X0.5	4	3	1.5	12	7.5	25	6	3.5	4.4	M4X0.7
LRM15N	16	3.5	32	8.5	48	28	20	25	M3X0.5	4	3.7	M3	15	9.5	40	6	3.5	4.4	M4X0.7
LRM15L	16	3.5	32	8.5	65	45	25	25	M3X0.5	4	3.7	M3	15	9.5	40	6	3.5	4.4	M4X0.7

ข้อมูลทางเทคนิค

• อุณหภูมิการทำงาน: อุณหภูมิสภาพแวดล้อมการทำงานปกติไม่ควรเกิน 80°C และทนอุณหภูมิสูงสุดได้ไม่เกิน 100°C
• การหล่อลื่นมาตรฐาน: สินค้าได้รับการหล่อลื่นด้วยจาระบี 'Synergy Grease PS NO.2' มาจากโรงงาน
• ระยะเวลาการบำรุงรักษา: แนะนำให้เติมสารหล่อลื่นทุก ๆ การเคลื่อนที่ระยะ 100 กิโลเมตร หรือทุก ๆ 3-6 เดือน
• ความคลาดเคลื่อนด้านความสูง (Tolerance of height H): ±0.02 มม. (สำหรับระดับ H) และ ±0.01 มม. (สำหรับระดับ P)

เอกสารข้อมูล

รางสไลด์ Linear Guide AIRTAC Miniature code LRM15L Data Sheet
