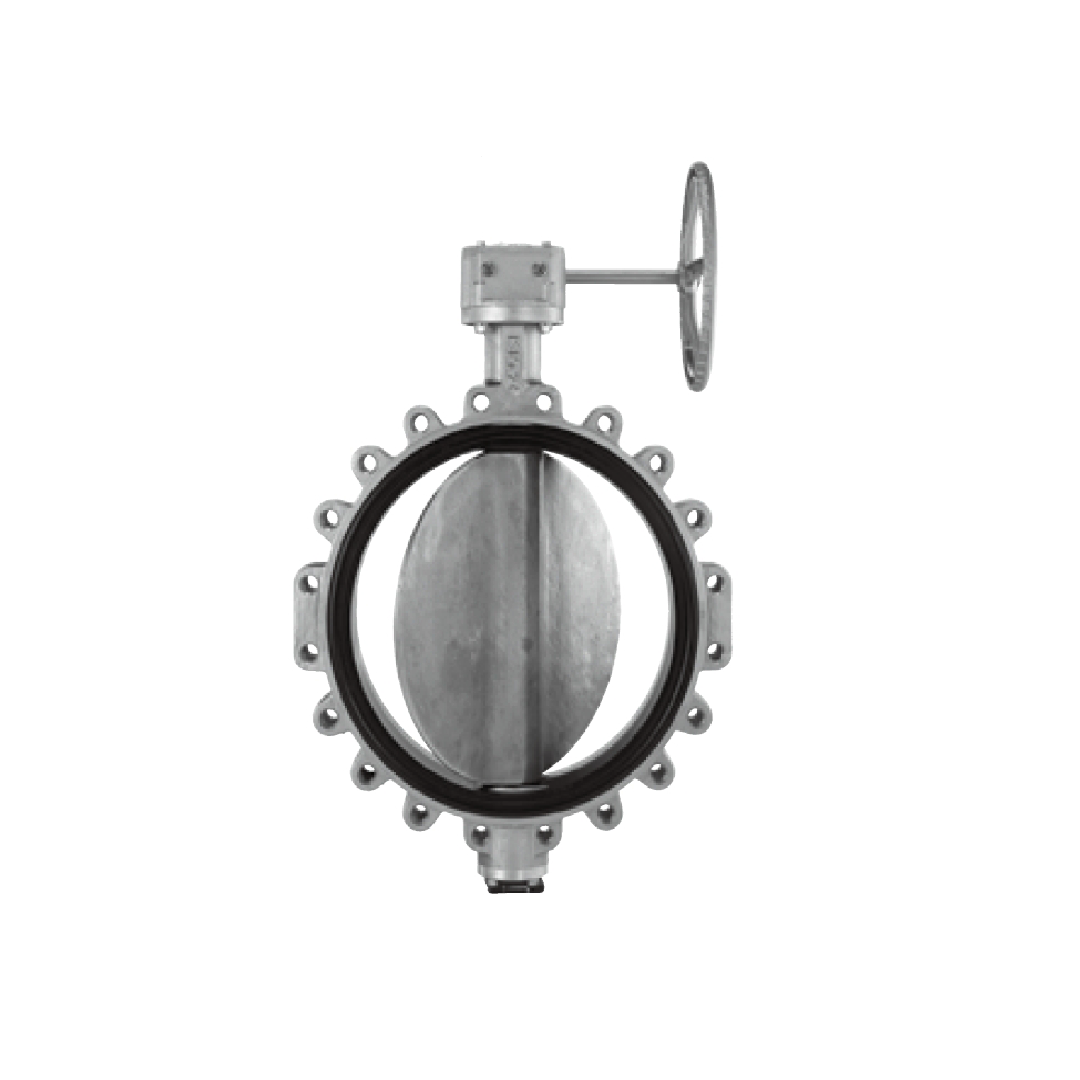

บัตเตอร์ฟลายวาล์ว Kitz Butterfly Valve 24 นิ้ว ( 600 มม.) G-PN25DJL_ _ Lugged Type
บัตเตอร์ฟลายวาล์ว Kitz Butterfly Valve 24 นิ้ว ( 600 มม.) G-PN25DJL_ _ Lugged Type
KITZ
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด บัตเตอร์ฟลายวาล์ว Kitz Butterfly Valve 24 นิ้ว ( 600 มม.) G-PN25DJL_ _ Lugged Type
บัตเตอร์ฟลายวาล์ว Ductile Iron butterfly valve ซีรีส์ Kitz DJ เป็นวาล์วที่ออกแบบมาสำหรับการใช้งานในอุตสาหกรรมต่างๆ โครงสร้างเหล็กให้ประสิทธิภาพที่แข็งแกร่งในสภาพแวดล้อมที่ต้องการความทนทานใช้แผ่นดิสก์หมุนเพื่อควบคุมการไหล จึงสามารถเปิด/ปิดหรือควบคุมปริมาณได้อย่างมีประสิทธิภาพ รายละเอียดสินค้าดดังต่อไปนี้
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ Kitz Butterfly Valves DJ series Ductile Iron
โครงสร้างเบาะนั่งต่อตัวแบบไม่ลอกโครงสร้างที่นั่งแบบหล่อขึ้นรูป (แบบยึดติด) ใช้กับวาล์วขนาด 2 ถึง 12 วาล์วขนาดใหญ่กว่านั้นมีที่นั่งแบบเปลี่ยนได้ โครงสร้างที่นั่งต่อตัวที่ไม่หลุดลอกนี้ช่วยให้ไม่ต้องบำรุงรักษาในการใช้งานที่มีความเร็วของไหลสูง*1, การใช้งานในสุญญากาศ*2 และการจัดการความเร็วของไหลที่เพิ่มขึ้น นอกจากนี้ยังรับประกันการติดตั้งวาล์วบนท่อโดยไม่หลุดลอกอีกด้วย
- *1 อัตราเปิด-ปิดสูงสุด 4 เมตรต่อวินาทีสำหรับวาล์วขนาดสูงสุดถึง 12 และ 3 เมตรต่อวินาทีสำหรับขนาด 14 ขึ้นไป
- *2 สูงสุด 30 Torr การบริการดูดฝุ่นเป็นตัวเลือกสำหรับขนาด 14 ขึ้นไป
ฐานยางได้รับการออกแบบให้เป็นทรงกลมในจุดที่สัมผัสกับก้านด้านบนและด้านล่าง ซึ่งจะช่วยปกป้องฐานยางที่ออกแบบมาอย่างกว้างจากการลอกหรือเสียรูป ทำให้วาล์วมีอายุการใช้งานยาวนานขึ้น แผ่นโลหะรูปทรงเพรียวบางเป็นผลจากการศึกษาในห้องปฏิบัติการอย่างละเอียดเพื่อลดการสูญเสียแรงดันให้เหลือน้อยที่สุด
การเลือกใช้วัสดุและอุปกรณ์ปฏิบัติการการเลือกใช้วัสดุแบบดิสก์ 4 แผ่นและที่นั่ง 2 ที่นั่ง และอุปกรณ์ควบคุมวาล์วแบบใช้มือ แบบลม หรือแบบไฟฟ้า ทำให้การใช้งานในการให้บริการมีความอเนกประสงค์สูง
หน้าแปลนยึดแอคชูเอเตอร์ ISO 5211 แบบบูรณาการตัวกระตุ้นวาล์วลมหรือไฟฟ้าใดๆ ที่มาพร้อมกับหน้าแปลนติดตั้งวาล์ว ISO 5211 สามารถติดตั้งเพื่อควบคุมวาล์วในพื้นที่ได้อย่างง่ายดาย
แรงบิดในการทำงานของวาล์วต่ำแรงบิดในการทำงานต่ำได้รับการออกแบบมาเพื่อให้ยืดอายุการใช้งานของวาล์วได้และคำนึงถึงเศรษฐศาสตร์ในการเลือกอุปกรณ์ควบคุมวาล์ว
ออกแบบแสงเพื่อประสิทธิภาพการทำงานออกแบบมาให้มีน้ำหนักเบากว่าซีรีย์ทั่วไปของเรามาก เพื่อประสิทธิภาพการทำงานในระบบท่อ
กลไกการปิดผนึกก้านปลอดมลพิษการป้องกันการรั่วไหลของของเหลวจากภายนอกทำได้สูงสุดด้วยการใช้โอริงยางที่ประกอบไว้รอบแกนด้านบนและมีการสัมผัสที่แน่นหนาระหว่างเบาะยางที่ออกแบบเป็นทรงกลมกับปลายด้านบนและด้านล่างของดิสก์ที่ออกแบบเป็นทรงกลม
การป้องกันการควบแน่นของน้ำค้างชนิดป้องกันน้ำค้างมีให้เลือกใช้พร้อมแผ่นฉนวนกันความร้อน (ขนาด 2 ถึง 6) หรือขาตั้งสแตนเลส (ขนาด 8 ถึง 24)
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Size | 24 นิ้ว ( 600 มม.) |
| d | 579 |
| H | 671 |
| H1 | 536 |
| H2 | 472 |
| H3 | 65 |
| L | 154 |
| D | 680 |
| C (PN16) | 770 |
| C (PN25) | - |
| D1 | 500 |
| L1 | 400 |
| E | 90 |
| F | 134 |
วัสดุสินค้า
วัสดุสินค้า
| Valve body | Ductile Iron / Cast Iron (JIS 10K size 14" to 24") |
| Valve stem | Stainless Steel 410 (410 Stainless Steel) / Stainless Steel 420 (420 Stainless Steel) |
| Lower stem | (same as valve stem) |
| Valve plate | Ductile Iron (Ni-plated) / 304SS / 316SS / Aluminum Bronze (See product code description) |
| Valve seat | NBR (Good-N) / EPDM |
| O-ring | (See product code description) |
| Ball bearing | Polyacetal / Glass Filled PTFE / Metal Backed PTFE |
| Plug (2" to 8") | Zinc die-cast (Chromate Coating) |
| Lever | Aluminum Die-cast |
| gear | Aluminum Die-cast (Size 2" to 12") / Cast-Iron (Size 14" to 24") |
| Vertical gear | Cast Iron |
หมายเหตุ : ( _ ) * Disc and seat material coding. Please refer to page 1. Datasheet
