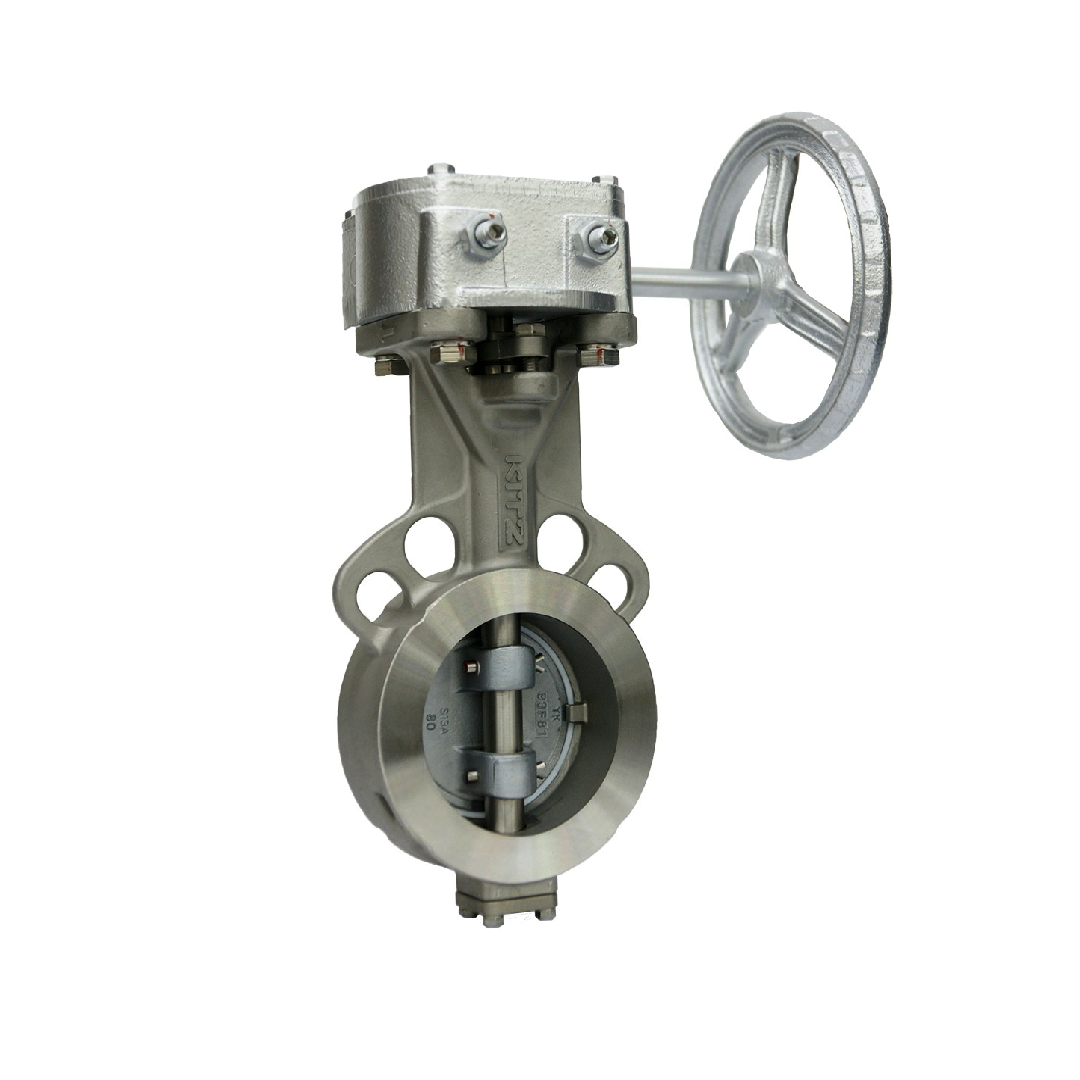

บัตเตอร์ฟลายวาล์ว Kitz Butterfly Valve 16 นิ้ว ( 400 มม.) GL-16UB Gear Operated
บัตเตอร์ฟลายวาล์ว Kitz Butterfly Valve 16 นิ้ว ( 400 มม.) GL-16UB Gear Operated
KITZ
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด บัตเตอร์ฟลายวาล์ว Kitz Butterfly Valve 16 นิ้ว ( 400 มม.) GL-16UB Gear Operated
Kitz Stainless Steel Butterfly Valve UB seriesมีความทนทานสูง ทนต่อการกัดกร่อน และเหมาะสำหรับใช้ในงานอุตสาหกรรมเคมีที่ต้องใช้ความแม่นยำสูง การออกแบบแบบนอกรีดสองชั้นและโครงสร้างสเตนเลสล้วนทำให้วาล์วมีประสิทธิภาพและอายุการใช้งานยาวนาน รายละเอียดสินค้าดังต่อไปนี้
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ Kitz Stainless UBseries Steel Butterfly Valve
กลไกการเยื้องศูนย์คู่ (Double-eccentric Kinematics)ก้านวาล์วได้รับการออกแบบให้เยื้องศูนย์ทั้งจากจุดศูนย์กลางของแหวนรองบ่าวาล์ว (โดย X) และจุดศูนย์กลางของตัววาล์ว (โดย Y) ซึ่งทำให้เกิดช่องว่าง C ระหว่างแหวนรองบ่าวาล์วและพื้นผิวบ่าวาล์วของแผ่นลิ้นวาล์วในตำแหน่งเปิดเต็มที่ (รูปที่ 1) พื้นผิวบ่าวาล์วของแผ่นลิ้นวาล์วได้รับการกลึงทรงกลมและสัมผัสกับบ่าวาล์ว PTFE อย่างแน่นหนาตลอด 360 องศา เพื่อการใช้งานที่ปราศจากการรั่วไหล สิ่งเหล่านี้ช่วยลดการสึกหรอจากการเสียดสีของแหวนรองบ่าวาล์วและลดแรงบิดในการทำงานของวาล์วได้อย่างมาก
แหวนรองบ่าวาล์วที่ทนทาน (Durable Seat Rings)แหวนรองบ่าวาล์วทำจาก PTFE พร้อมตัวรองรับสแตนเลสสตีล นอกจากนี้ กลไกการเยื้องศูนย์คู่ยังช่วยป้องกันแหวนรองบ่าวาล์วจากความเสียหายหรือการสึกหรอ ซึ่งเป็นปัญหาที่ค่อนข้างพบได้บ่อยในบัตเตอร์ฟลายวาล์วทั่วไป สิ่งนี้ทำให้อายุการใช้งานยาวนานกว่าบัตเตอร์ฟลายวาล์วแบบบ่าวาล์วยางถึงสองเท่า
การขันแน่นบรรจุแกลน (Retightening of Gland Packing)มีช่องว่างระหว่างแกลนและคันโยกหรือเฟือง เพื่อให้สามารถขันโบลต์แกลนให้แน่นได้โดยไม่ต้องถอดคันโยกหรือเฟืองออกระหว่างการทำงานของโรงงาน นี่เป็นอีกคุณสมบัติหนึ่งของบัตเตอร์ฟลายวาล์ว KITZ Type UB (รูปที่ 2)
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Size | 16 นิ้ว ( 400 มม.) |
| d | 371 |
| H | 572 |
| H1 | 408 |
| H2 | 315 |
| H3 | 95 |
| L | 102 |
| L1 | 377 |
| D | 470 |
| D1 | 500 |
| E | 90 |
| F | 134 |
| C (10UB) | 510 |
| C (16UB) | 540 |
| C (150UB) | - |
| Gear type | No. 6 |
วัสดุสินค้า
วัสดุสินค้า
| ส่วนประกอบ | วัสดุ |
| ตัวเรือน | CF8 |
| ก้าน/ก้านล่าง | 304SS |
| จาน | CF8 + Cr Plating |
| บรรจุภัณฑ์ | PTFE |
| วงแหวนรองนั่ง | PTFE |
| สภาวะการใช้งาน | -29°C ~ +160°C 2.0 MPa (สูงสุด 12 นิ้ว) / 1.4 MPa (14 นิ้วขึ้นไป) |
| หน้าอ้างอิง | P-T Rating / ลักษณะการไหล / การสูญเสียแรงดัน:หน้า BFV36 |
| หมายเหตุ | เยื้องศูนย์สองเท่า, ทิศทางเดียว |
