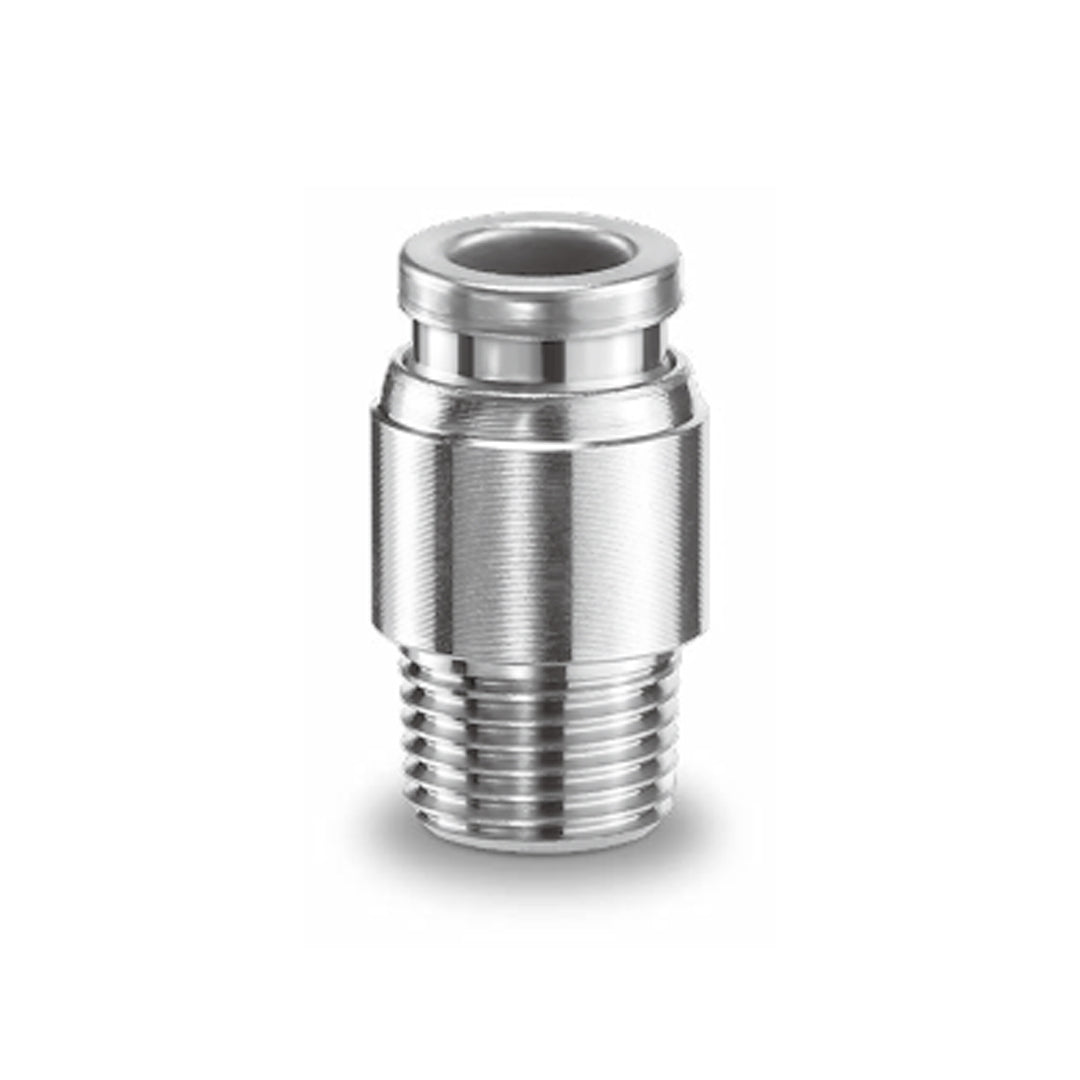

ข้อต่อลม Fittings SMC Hygienic Design code KQG2S11-N02-F

ข้อต่อแบบ Hygienic Design จาก SMC รุ่น EHEDG Series ได้รับการออกแบบตามมาตรฐาน EHEDG (European Hygienic Engineering & Design Group) เพื่อรองรับการใช้งานในอุตสาหกรรมอาหาร เครื่องดื่ม และยา ที่ต้องการความสะอาดสูงสุด ตัวข้อต่อผลิตจาก สแตนเลสเกรด 316L ซึ่งมีความทนทานต่อการกัดกร่อนสูงและสามารถทำความสะอาดได้ง่าย โครงสร้างภายในถูกออกแบบให้มีพื้นผิวเรียบ ไม่มีจุดสะสมของสิ่งสกปรก พร้อมซีลชนิด Special FKM ที่ทนต่ออุณหภูมิสูงถึง 150°C และสามารถใช้งานร่วมกับไอน้ำ (Steam) ได้ เหมาะสำหรับระบบลม น้ำ หรือไนโตรเจนในสายการผลิตที่ต้องการมาตรฐานความสะอาดระดับสูง

คุณสมบัติ

• ผ่านการรับรองมาตรฐาน EHEDG สำหรับงานอาหารและยา
• วัสดุสแตนเลส 316L ทั้งตัว ทนต่อการกัดกร่อนและทำความสะอาดง่าย
• พื้นผิวเรียบ (Smooth Bore Design) ป้องกันการสะสมของจุลินทรีย์และสิ่งสกปรก
• ซีล FKM พิเศษ ทนความร้อนสูงและใช้ได้กับไอน้ำ
• Grease-free Design ปลอดการหล่อลื่น ป้องกันการปนเปื้อน
• ติดตั้งง่ายแบบ One-touch เพิ่มความสะดวกในการบำรุงรักษา
• รองรับแรงดันสูงถึง 1 MPa และสูญญากาศได้
• เหมาะสำหรับระบบลม น้ำ และไนโตรเจนในกระบวนการผลิตอาหาร/ยา
• ผ่านมาตรฐาน RoHS และ Japan Food Sanitation Law

ข้อมูลจำเพาะ

• ซีรีส์ EHEDG Certified Series
• ประเภท Hygienic Design Stainless Steel One-touch Fittings
• ของไหลที่ใช้ได้ อากาศ, น้ำ, ไนโตรเจน, ไอน้ำ (Steam)
• แรงดันใช้งาน −100 kPa ถึง 1 MPa
• แรงดันทดสอบ 3 MPa
• อุณหภูมิใช้งาน −5 ถึง 150°C (ไม่ให้แข็งตัว)
• วัสดุตัวเรือน Stainless Steel 316L
• วัสดุซีล Special FKM (ทนไอน้ำและความร้อนสูง)
• การหล่อลื่น ไม่มี (Grease-free)
• พื้นผิวภายใน ขัดเงาเรียบ ป้องกันการสะสมของสิ่งสกปรก
• วัสดุท่อที่รองรับ FEP, PFA, Polyolefin
• ขนาดท่อที่รองรับ Ø4 ถึง Ø12 mm
• มาตรฐานที่ผ่านการรับรอง EHEDG, Japan Food Sanitation Law, RoHS
• คุณสมบัติพิเศษ Hygienic Design, Cleanroom Compatible, High Temperature Resistant

Applicable tubing O.D. [inch]	Connection thread UNF, NPT	Model	H (Width across flats)	ØD	Ød	L	A *1	M	Effective	Weight [g]
									area [mm2] *2
Ø1/8"	10-32UNF	KQG2S01-32-F	2	9	8	17.8	13.8	12	3	4.2
Ø5/32"	10-32UNF	KQG2S03-32-F	2	9	8	18.4	14.4	12.6	4	4.1
	1/8	KQG2S03-N01-F	2.78	11	—	19.6	16.4		4.1	8.5
Ø1/4"	10-32UNF	KQG2S07-32-F	2	12	8	20	16	13.5	4	7.2
	1/8	KQG2S07-N01-F	4.76	12	—	20.5	17.3		10	8.1
	1/4	KQG2S07-N02-F	4.76	14	—	20.5	16.1		10.7	13.4
	3/8	KQG2S07-N03-F	4.76	18	—	22	15.8		10.7	22.6
Ø5/16"	1/8	KQG2S09-N01-F	5.56	14	—	24.7	21.5	16.1	17.2	12
	1/4	KQG2S09-N02-F	6.35	14	—	23.1	18.7		23.3	12.8
	3/8	KQG2S09-N03-F	6.35	18	—	24.7	18.4		23.3	23.5
Ø3/8"	1/8	KQG2S11-N01-F	5.56	17	—	25.2	22	16.6	17.2	17.8
	1/4	KQG2S11-N02-F	6.35	17	—	27.1	22.7		39	21.2
	3/8	KQG2S11-N03-F	6.35	18	—	23.6	18.9			23.8
	1/2	KQG2S11-N04-F	6.35	22	—	27.2	26.1			38.6
Ø1/2"	1/4	KQG2S13-N02-F	8	20	—	30.5	26.1	18.5	46	26.6
	3/8	KQG2S13-N03-F	9.53	22	—	29.4	24.7		60	29
	1/2	KQG2S13-N04-F	9.53	22	—	25.5	19.1			34.8

ข้อมูลทางเทคนิค

Fluid	Air, Water*1, Steam*2
Operating pressure range*3	−100 kPa to 1 MPa*4
Proof pressure	3.0 MPa
Ambient and fluid temperatures*5	−5 to 150°C (No freezing)*4
Lubricant	NSF H1 grease
Seal on the threads	Without sealant

เอกสารข้อมูล

ข้อต่อลม Fittings SMC Hygienic Design code KQG2S11-N02-F Data sheet
