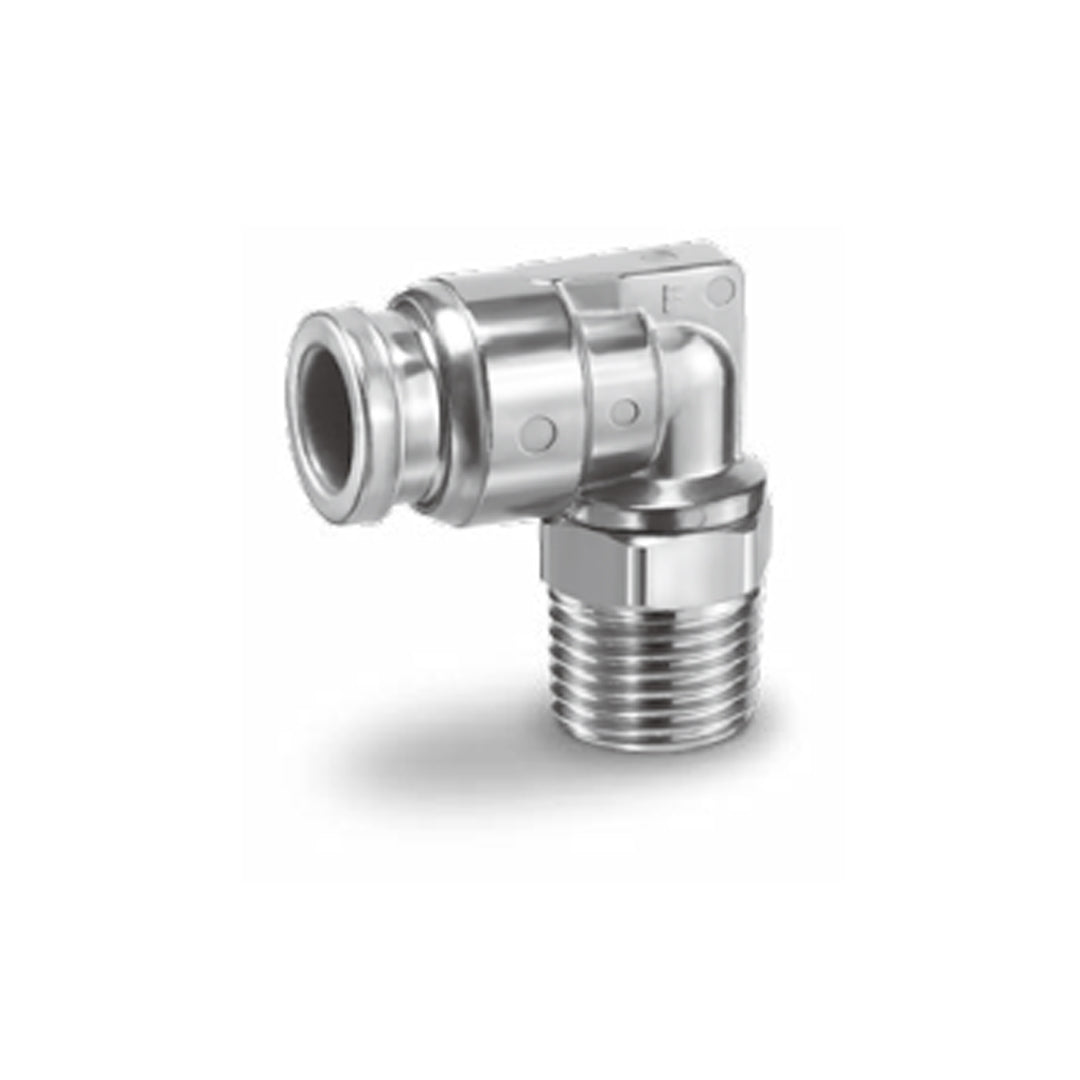

ข้อต่อลม Fittings SMC Hygienic Design code KQG2L07-N03-F

ข้อต่อแบบ Hygienic Design จาก SMC รุ่น EHEDG Series ได้รับการออกแบบตามมาตรฐาน EHEDG (European Hygienic Engineering & Design Group) เพื่อรองรับการใช้งานในอุตสาหกรรมอาหาร เครื่องดื่ม และยา ที่ต้องการความสะอาดสูงสุด ตัวข้อต่อผลิตจาก สแตนเลสเกรด 316L ซึ่งมีความทนทานต่อการกัดกร่อนสูงและสามารถทำความสะอาดได้ง่าย โครงสร้างภายในถูกออกแบบให้มีพื้นผิวเรียบ ไม่มีจุดสะสมของสิ่งสกปรก พร้อมซีลชนิด Special FKM ที่ทนต่ออุณหภูมิสูงถึง 150°C และสามารถใช้งานร่วมกับไอน้ำ (Steam) ได้ เหมาะสำหรับระบบลม น้ำ หรือไนโตรเจนในสายการผลิตที่ต้องการมาตรฐานความสะอาดระดับสูง

คุณสมบัติ

• ผ่านการรับรองมาตรฐาน EHEDG สำหรับงานอาหารและยา
• วัสดุสแตนเลส 316L ทั้งตัว ทนต่อการกัดกร่อนและทำความสะอาดง่าย
• พื้นผิวเรียบ (Smooth Bore Design) ป้องกันการสะสมของจุลินทรีย์และสิ่งสกปรก
• ซีล FKM พิเศษ ทนความร้อนสูงและใช้ได้กับไอน้ำ
• Grease-free Design ปลอดการหล่อลื่น ป้องกันการปนเปื้อน
• ติดตั้งง่ายแบบ One-touch เพิ่มความสะดวกในการบำรุงรักษา
• รองรับแรงดันสูงถึง 1 MPa และสูญญากาศได้
• เหมาะสำหรับระบบลม น้ำ และไนโตรเจนในกระบวนการผลิตอาหาร/ยา
• ผ่านมาตรฐาน RoHS และ Japan Food Sanitation Law

ข้อมูลจำเพาะ

• ซีรีส์ EHEDG Certified Series
• ประเภท Hygienic Design Stainless Steel One-touch Fittings
• ของไหลที่ใช้ได้ อากาศ, น้ำ, ไนโตรเจน, ไอน้ำ (Steam)
• แรงดันใช้งาน −100 kPa ถึง 1 MPa
• แรงดันทดสอบ 3 MPa
• อุณหภูมิใช้งาน −5 ถึง 150°C (ไม่ให้แข็งตัว)
• วัสดุตัวเรือน Stainless Steel 316L
• วัสดุซีล Special FKM (ทนไอน้ำและความร้อนสูง)
• การหล่อลื่น ไม่มี (Grease-free)
• พื้นผิวภายใน ขัดเงาเรียบ ป้องกันการสะสมของสิ่งสกปรก
• วัสดุท่อที่รองรับ FEP, PFA, Polyolefin
• ขนาดท่อที่รองรับ Ø4 ถึง Ø12 mm
• มาตรฐานที่ผ่านการรับรอง EHEDG, Japan Food Sanitation Law, RoHS
• คุณสมบัติพิเศษ Hygienic Design, Cleanroom Compatible, High Temperature Resistant

Applicable tubing O.D. [inch]	Connection thread UNF, NPT	Model	H (Width across flats)	ØD	Ød	L		A *1	M	Effective	Weight [g]
						L1	L2			area [mm2] *2
Ø1/8"	10-32UNF	KQG2L01-32-F	8	8.3	8	13.1	15.9	16.1	12	2.6	6.5
	1/8	KQG2L01-N01-F	12		—	13.6	14.9	15.8		3	9
	1/4	KQG2L01-N02-F	14		—	13.6	18.7	18.4			16.7
Ø5/32"	10-32UNF	KQG2L03-32-F	8	9.1	8	13.7	16.3	16.9	12.6	3.5	7.1
	1/8	KQG2L03-N01-F	12		—	14.4	15.3	16.6		4.2	9.9
	1/4	KQG2L03-N02-F	14		—	14.4	19.1	19.2			17.6
Ø1/4"	10-32UNF	KQG2L07-32-F	8	11.7	8	14.7	17.6	19.4	13.5	3.5	9.1
	1/8	KQG2L07-N01-F	12		—	15.9	16.6	19.2		11.4	11.7
	1/4	KQG2L07-N02-F	14		—	15.9	20.4	21.8			19.4
	3/8	KQG2L07-N03-F	19		—	15.9	22.2	23.3			34.2
Ø5/16"	1/8	KQG2L09-N01-F	12	13.7	—	18.6	18.3	21.9	16.1	21.6	15.1
	1/4	KQG2L09-N02-F	14		—	19.1	21.5	23.9			21.1
	3/8	KQG2L09-N03-F	19		—	19.1	23.3	25.4			35.7
Ø3/8"	1/8	KQG2L11-N01-F	12	16	—	20	19.4	24.2	16.6	21.6	19.7
	1/4	KQG2L11-N02-F	14		—	21	22.6	26.2			23.2
	3/8	KQG2L11-N03-F	19		—	21	24.4	27.7		35.2	36.7
	1/2	KQG2L11-N04-F	22		—	21	28.2	29.8			60.2
Ø1/2"	1/4	KQG2L13-N02-F	14	19.6	—	22.7	24.4	29.8	18.5	50.2	29.4
	3/8	KQG2L13-N03-F	19		—	23.7	26.1	31.2			39.2
	1/2	KQG2L13-N04-F	22		—	23.7	29.9	33.3			61.3

ข้อมูลทางเทคนิค

Fluid	Air, Water*1, Steam*2
Operating pressure range*3	−100 kPa to 1 MPa*4
Proof pressure	3.0 MPa
Ambient and fluid temperatures*5	−5 to 150°C (No freezing)*4
Lubricant	NSF H1 grease
Seal on the threads	Without sealant

เอกสารข้อมูล

ข้อต่อลม Fittings SMC Hygienic Design code KQG2L07-N03-F Data sheet
