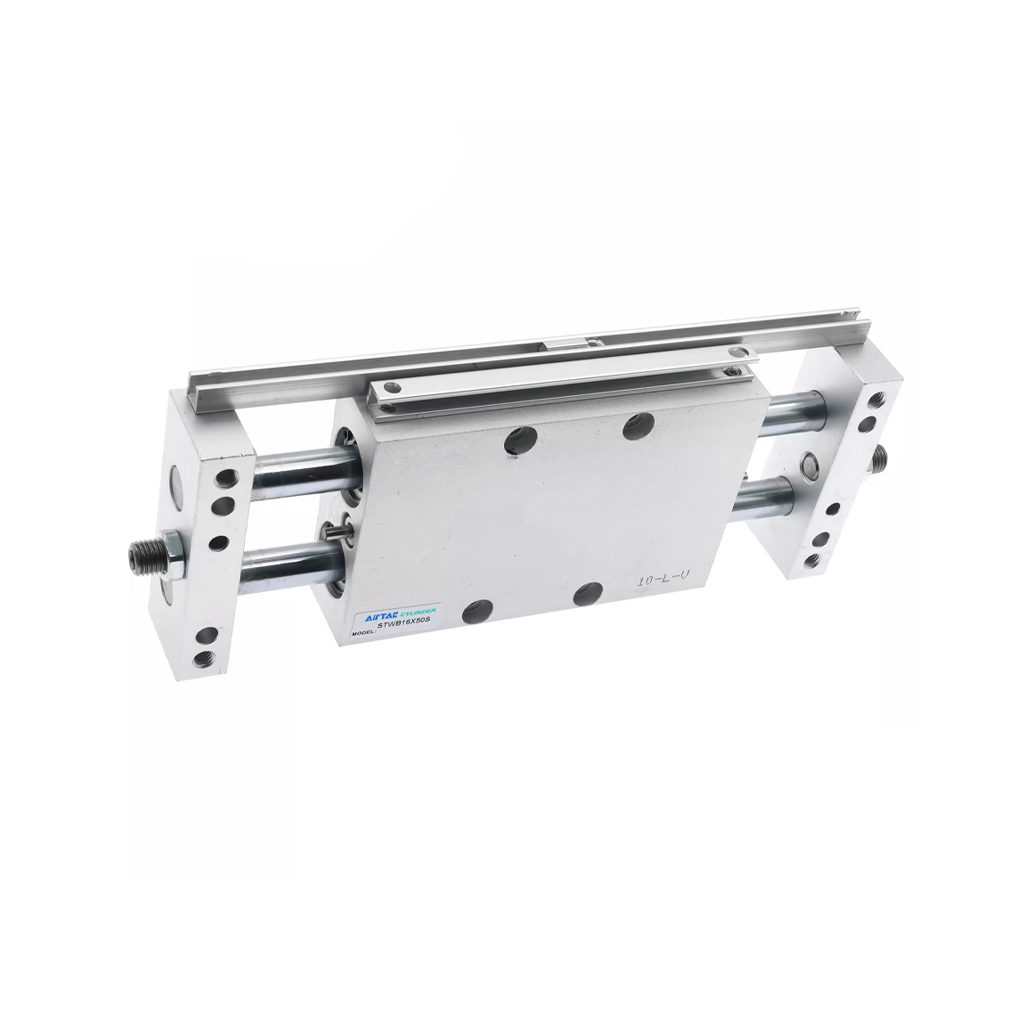

กระบอกลม AIRTAC STWB-16X50-S

กระบอกลมAIRTACรุ่นSTWB-16X50-Sเป็นกระบอกลมนิวแมติกส์ประสิทธิภาพสูงจากAIRTACที่มีจุดเด่นด้านการออกแบบโครงสร้างแกนคู่ช่วยเพิ่มเสถียรภาพในการทรงตัวและป้องกันการหมุนของก้านสูบเหมาะสำหรับงานหยิบจับและประกอบชิ้นงานในระบบอัตโนมัติวัสดุภายนอกและภายในผลิตตามมาตรฐานสากลมีความทนทานสูงช่วยลดการสึกหรอและยืดอายุการใช้งานของเครื่องจักรได้อย่างดีเยี่ยม

คุณสมบัติ

• กระบอกสูบแกนคู่ขนาด 16 มม. ระยะชัก 50 มม. สำหรับงานจำกัดพื้นที่แต่ต้องการแรงบิดต้านทานสูง
• ออกแบบแกนคู่ขนานกันช่วยเพิ่มความมั่นคงขณะรับภาระน้ำหนักด้านข้าง
• มีแม่เหล็กในลูกสูบ (S) พร้อมรองรับการติดตั้งอุปกรณ์ตรวจจับตำแหน่ง
• ตัวกระบอกน้ำหนักเบาติดตั้งง่ายบนแผ่นเพลทหรือโครงสร้างอะลูมิเนียม
• อัตราความเร็วรอบการทำงานสูงรองรับสายการผลิตความเร็วสูง

ข้อมูลจำเพาะ

• ประเภทสินค้า: กระบอกลมนำทางแกนคู่ รุ่น STWB
• ขนาดbore: 16 มม.
• ระยะชัก: 50 มม.
• คุณสมบัติพิเศษ: ออกแบบกะทัดรัด น้ำหนักเบา ติดตั้งใช้งานได้หลายทิศทาง
• การใช้งาน: งานหยิบจับและเคลื่อนย้ายชิ้นงานชิ้นเล็ก

NO.	Item	Material
1	Hexagon nut	Carbon steel
2	Fixing plate	Aluminum alloy
3	Washer	NBR
4	Magnet	Sintered metal
5	Body	Aluminum alloy
6	Piston rod	Carbon steel
7	Sensor switch	Aluminum alloy
8	Piston	Aluminum alloy
9	O-ring	NBR
10	O-ring	NBR
11	C clip	Spring steel
12	Pin	Carbon steel
13	Plug screw	Carbon steel
14	Shock absorber	Combination
15	O-ring	NBR
16	Bumper	Carbon steel
17	O-ring	NBR
18	Front cover	Alluminum alloy
19	Piston seal	NBR
20	Screw	Carbon steel
21	Countersink	Carbon steel

ข้อมูลทางเทคนิค

• ประเภทกระบอกลม: Guided Air Cylinder รุ่นแกนนำคู่
• ขนาดความโตลูกสูบ (Bore Size): 16 มิลลิเมตร
• ระยะชัก (Stroke): 50 มิลลิเมตร
• ความแม่นยำ: ควบคุมการเคลื่อนที่แนวตรงไม่ให้แกนหมุนหรือแกว่งตัว
• การหล่อลื่น: ไม่จำเป็นต้องทาน้ำมันซ้ำ (Non-lube type)

เอกสารข้อมูล

กระบอกลม AIRTAC STWB-16X50-S Data Sheet
