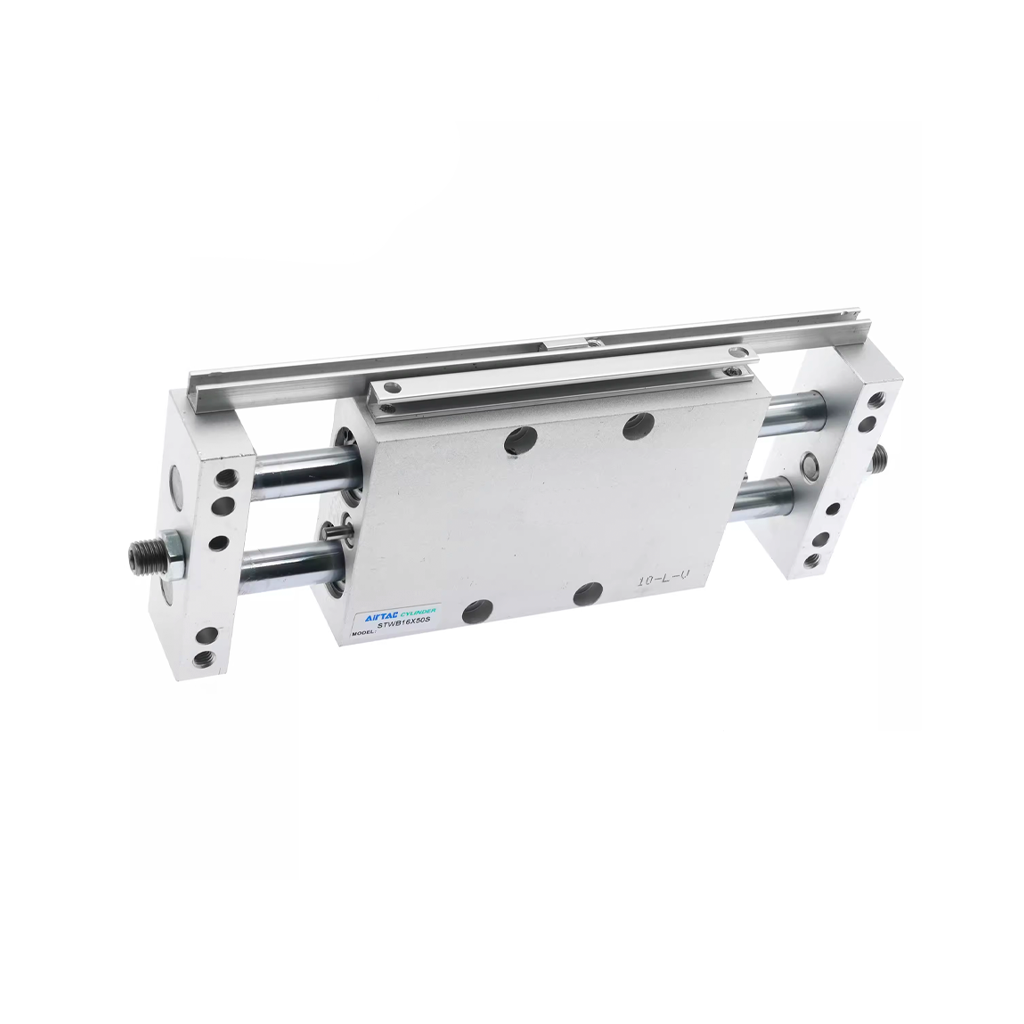

กระบอกลม AIRTAC STWA-16X50-S

กระบอกลมAIRTACรุ่นSTWA-16X50-Sเป็นอุปกรณ์ควบคุมด้วยลมจากแบรนด์AIRTACที่โดดเด่นในเรื่องความกะทัดรัดและความแข็งแรงทนทานในการใช้งานระยะสั้นโครงสร้างได้รับการออกแบบมาเพื่อให้รองรับแรงกระแทกได้ดีและมีการตอบสนองต่อคำสั่งลมอย่างรวดเร็วช่วยเพิ่มความเร็วและประสิทธิภาพให้กับกระบวนการผลิตอัตโนมัติในโรงงานอุตสาหกรรม

คุณสมบัติ

• กระบอกแกนคู่พร้อมแผ่นเพลทติดตั้งขนาด 16 มม. ระยะชัก 50 มม.
• โครงสร้างช่วยป้องกันการหมุนและรองรับแรงกดทับด้านข้างได้ดี
• มีแม่เหล็กในตัวลูกสูบ (S) สำหรับใช้งานร่วมกับเซนเซอร์ตรวจจับ
• เหมาะสำหรับงานประกอบชิ้นส่วนอิเล็กทรอนิกส์หรือชิ้นงานขนาดเล็ก
• ติดตั้งง่ายด้วยรูยึดน็อตที่ออกแบบมาอย่างลงตัวกับโครงสร้างเครื่องจักร

ข้อมูลจำเพาะ

• ประเภทสินค้า: กระบอกลมแกนคู่ รุ่น STWA
• ขนาดbore: 16 มม.
• ระยะชัก: 50 มม.
• คุณสมบัติพิเศษ: ขนาดกะทัดรัด ติดตั้งง่าย ประหยัดพื้นที่
• การใช้งาน: งานจับยึดและลำเลียงชิ้นส่วนขนาดเล็ก

NO.	Item	Material
1	Hexagon nut	Carbon steel
2	Fixing plate	Aluminum alloy
3	Washer	NBR
4	Magnet	Sintered metal
5	Body	Aluminum alloy
6	Piston rod	Carbon steel
7	Sensor switch	Aluminum alloy
8	Piston	Aluminum alloy
9	O-ring	NBR
10	O-ring	NBR
11	C clip	Spring steel
12	Pin	Carbon steel
13	Plug screw	Carbon steel
14	Shock absorber	Combination
15	O-ring	NBR
16	Bumper	Carbon steel
17	O-ring	NBR
18	Front cover	Alluminum alloy
19	Piston seal	NBR
20	Screw	Carbon steel
21	Countersink	Carbon steel

ข้อมูลทางเทคนิค

• ประเภทกระบอกลม: Dual-Rod Guided Cylinder ชนิดบอลแบริ่ง
• ขนาดความโตลูกสูบ (Bore Size): 16 มิลลิเมตร
• ระยะชัก (Stroke): 50 มิลลิเมตร
• อัตราความทนทานต่อแรงบิด: สูงกว่ารุ่นบู้ชทั่วไป เหมาะกับงานประกอบชิ้นส่วน
• พอร์ตจ่ายลม: M5 x 0.8 ด้านข้างตัวเรือน

เอกสารข้อมูล

กระบอกลม AIRTAC STWA-16X50-S Data Sheet
