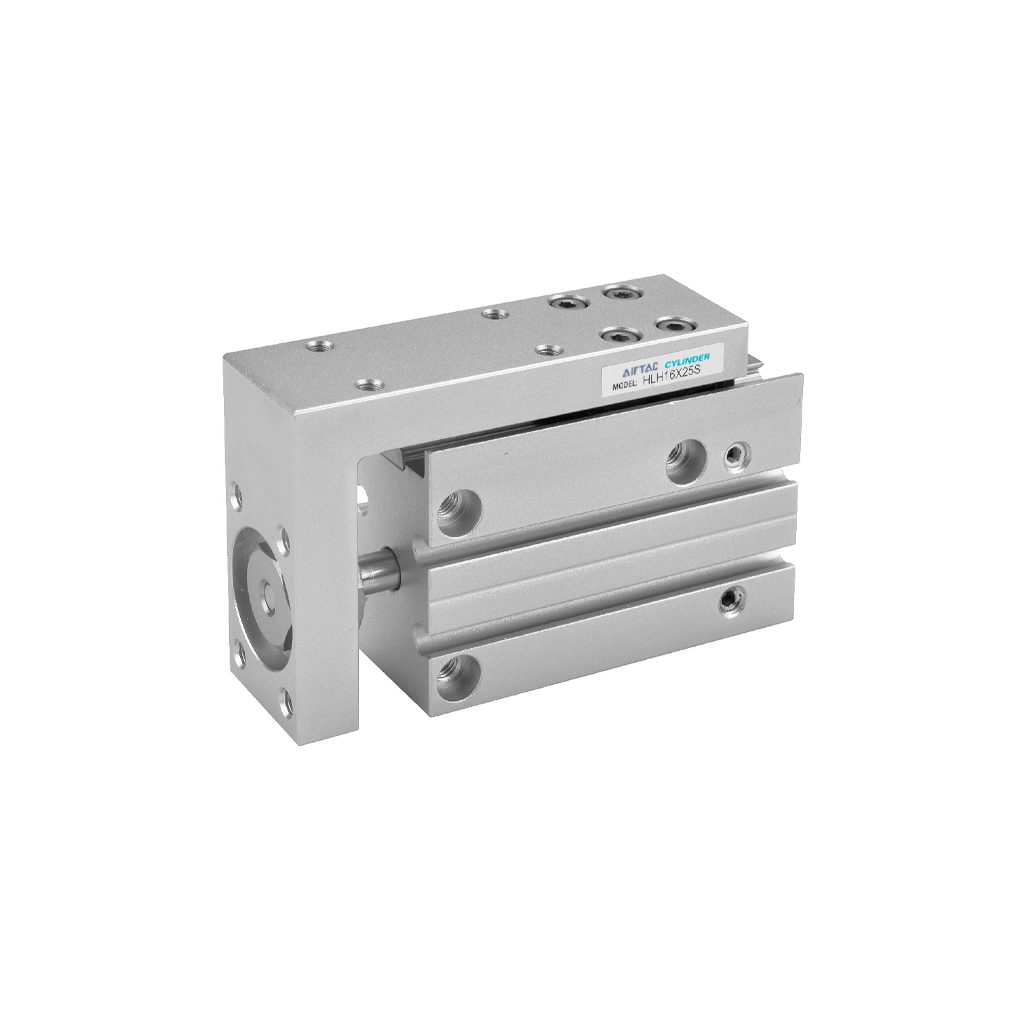

กระบอกลม AIRTAC HLH6X20-S

กระบอกลม AIRTAC HLH6X20-S ช่วยขับเคลื่อนชิ้นส่วนที่มีขนาดเล็กจิ๋วในสายการผลิตอัตโนมัติได้อย่างแม่นยำและราบรื่น วัสดุและการประกอบผ่านการตรวจสอบคุณภาพอย่างเข้มงวดช่วยให้ทนทานต่อรอบการทำงานที่รวดเร็วและช่วยยืดอายุการใช้งานของเครื่องจักรโดยรวม

คุณสมบัติ

• กระบอกลมโต๊ะสไลด์ขนาด 6 มิลลิเมตร ระยะชัก 20 มิลลิเมตร สำหรับงานเคลื่อนที่ระยะสั้นในชิ้นงานขนาดจิ๋ว
• ความเที่ยงตรงสูงในการกำหนดตำแหน่ง ป้องกันความผิดพลาดในสายการผลิต
• โครงสร้างเตี้ยแบน ช่วยประหยัดพื้นที่ออกแบบเครื่องจักรอัตโนมัติ
• ชิ้นส่วนภายในลดความเสียดทาน ขยับตัวได้อย่างนุ่มนวลเงียบเชียบ
• รองรับแรงดันลมใช้งานทั่วไปและทำงานร่วมกับระบบควบคุมอัตโนมัติได้ดี

ข้อมูลจำเพาะ

• ประเภทการทำงาน: กระบอกลมพร้อมโต๊ะสไลด์ขนาดไมโคร
• ขนาดกระบอกสูบ (Bore): 6 มม. ระยะชัก (Stroke): 20 มม.
• ความกว้างรางเลื่อน: 5 มม.
• จุดเด่นโครงสร้าง: ขนาดจิ๋วแต่ให้ความตรงและเที่ยงตรงสูงไร้การขยับข้าง
• ระบบตรวจจับ: มีแม่เหล็กภายในสำหรับทำงานร่วมกับเซนเซอร์จับตำแหน่ง

NO.	Item	Material
1	Slide table	Aluminum alloy
2	Piston rod	stainless steel
3	Hexagon nut	Carbon steel
4	Hexagon nut	Carbon steel
5	Rod seal	NBR
6	Body	Aluminum alloy
7	Screw	Carbon steel
8	Linear guide	Stainless steel
9	Slide block	-
10	Bumper	TPU
11	Magnet holder	Aluminum alloy
12	Magnet washer	NBR
13	Magnet	Sintered metal
14	Steel ball	SUS304
15	Piston seal	NBR
16	Piston	Aluminum alloy
17	O-ring	NBR
18	Bumper	TPU
19	Back cover	Aluminum alloy
20	C clip	Spring steel

ข้อมูลทางเทคนิค

• ขนาดกระบอกสูบ (Bore Size): 6 มม. ขนาดเล็กที่สุดในกลุ่ม เพิ่มความคล่องตัวสูงสุด
• ระยะชัก (Stroke): 20 มม. ระยะสั้นเหมาะสมกับงานเคลื่อนที่ยูนิตจิ๋ว
• แรงดันใช้งาน (Operating Pressure Range): 0.15 ถึง 0.7 MPa ควบคุมทิศทางและแรงขับได้แม่นยำ
• ประเภทการกันกระแทก (Cushion Type): ยางกันกระแทกช่วยยืดอายุซีลชิ้นส่วนภายใน
• รูปแบบการติดตั้ง (Mounting Type): จุดยึดกระชับ ติดตั้งง่ายในพื้นที่แคบมากๆ

เอกสารข้อมูล

กระบอกลม AIRTAC HLH6X20-S Data Sheet
