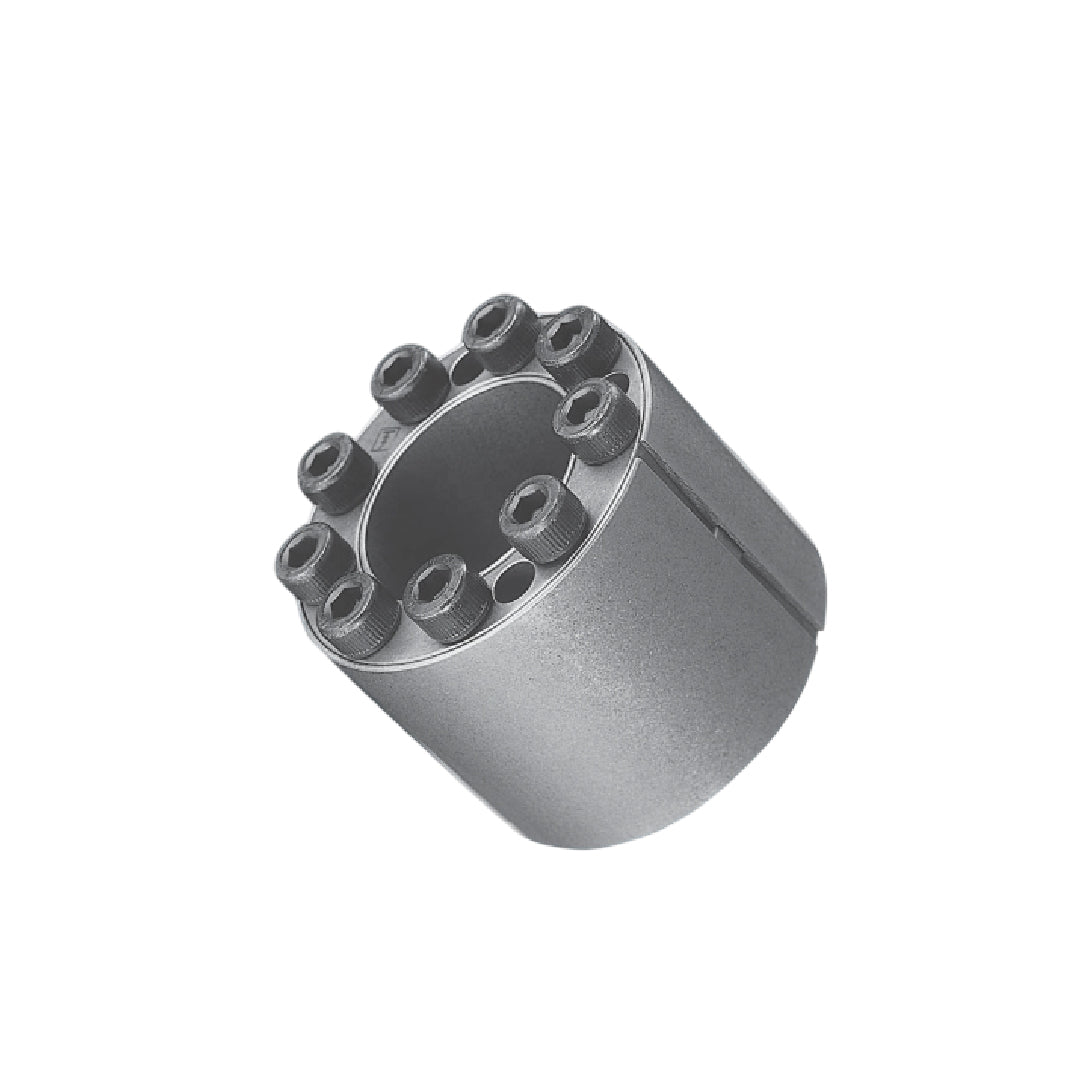

Tsubaki Electroless nickel-plated (AD-N-KP) PL 070 X 110 AD-N-KP

คุณสมบัติ Tsubaki Power-Lock® AD-N Series

• ความจุสูง:สามารถส่งแรงบิดได้ 1.5 ถึง 3 เท่าของแรงบิดที่กำหนดไว้ของซีรีส์ AS ซึ่งบ่งบอกว่าซีรีส์ AD-N ได้รับการออกแบบสำหรับการใช้งานที่ต้องการแรงบิดสูงกว่าซีรีส์ AS อย่างมาก
• เส้นผ่านศูนย์กลางภายในและภายนอกเท่ากับซีรีส์ AS:ออกแบบให้มีเส้นผ่านศูนย์กลางภายในและภายนอกเท่ากับ Power-Lock ของซีรีส์ AS แสดงให้เห็นถึงความสามารถในการเปลี่ยนแทนกันได้หรือความสะดวกในการรวมเข้ากับระบบที่มีอยู่ที่ออกแบบมาสำหรับซีรีส์ AS
• การจัดตำแหน่งศูนย์กลางด้วยตนเอง:หน่วยเหล่านี้ให้การจัดตำแหน่งเพลาและดุมที่แม่นยำและความเป็นศูนย์กลางร่วมศูนย์ ช่วยให้ติดตั้งในรูตรงได้ ทำให้การติดตั้งง่ายขึ้นและรับประกันตำแหน่งที่แม่นยำของส่วนประกอบที่เชื่อมต่อ
• รุ่นชุบนิกเกิลแบบไม่ใช้ไฟฟ้ารุ่นใหม่:รุ่นชุบนิกเกิลแบบไม่ใช้ไฟฟ้ายังมีจำหน่ายในขนาดเส้นผ่านศูนย์กลาง φ50 ถึง φ100 มม. โดยได้รับการอธิบายว่าเหมาะอย่างยิ่งสำหรับการขับเคลื่อนภาระการส่งกำลังหนักในห้องปลอดเชื้อ โดยผสมผสานความสามารถในการรับแรงบิดสูงเข้ากับความต้านทานการกัดกร่อนและการเกิดอนุภาคต่ำ

ขนาด

• เส้นผ่านศูนย์กลางเพลา: φ19 ~ φ300 มม.

ความคลาดเคลื่อน

• ความคลาดเคลื่อนของเพลา: h8
• ความคลาดเคลื่อนของรูดุมล้อ: H8
• ความหยาบผิว: ต่ำกว่า 12S

การปฏิบัติตาม

• เป็นไปตามมาตรฐาน RoHS

หมายเหตุ

• ขนาดและแรงบิดในการถ่ายโอนจะเหมือนกับรุ่น AD-N มาตรฐาน ไม่มีการลดความสามารถในการรับแรงบิดที่กำหนดซึ่งถือเป็นประเด็นสำคัญ แม้ว่าจะชุบนิกเกิลแบบไม่ใช้ไฟฟ้า แต่รุ่นเหล่านี้ก็ยังคงขนาดและความสามารถในการส่งแรงบิดสูงเช่นเดียวกับรุ่น AD-N มาตรฐาน ไม่มีการลดความสามารถในการรับน้ำหนักหนักลง
• หน่วยต่างๆ ได้รับการชุบด้วยนิกเกิลแบบไม่ใช้ไฟฟ้าป้องกันการลอกออก:เมื่อเห็นในรุ่น AS-KP แสดงให้เห็นถึงการเคลือบผิวที่ทนทานและทนต่อการกัดกร่อน
• สลักล็อคได้รับการเคลือบด้วย DISGO R เพื่อไม่ให้ต้องใช้สารหล่อลื่นในการประกอบ รุ่นชุบนิกเกิลแบบไม่ใช้ไฟฟ้าไม่มีโครเมียมและเป็นมิตรต่อสิ่งแวดล้อมเช่นเดียวกับซีรีส์ AS-KP สลักล็อคได้รับการเคลือบด้วย DISGO R พิเศษ ซึ่งไม่จำเป็นต้องใช้สารหล่อลื่นในการประกอบ การชุบนิกเกิลแบบไม่ใช้ไฟฟ้าไม่มีโครเมียมเช่นกัน ทำให้เป็นมิตรต่อสิ่งแวดล้อม

การใช้งานTsubaki Power-Lock® AD-N Series

• เหมาะที่สุดสำหรับการดำเนินการในห้องคลีนรูมที่ต้องการสนิมให้น้อยที่สุด: การใช้งานหลักของ Power-Locks ซีรีส์ AD-N ที่ชุบนิกเกิลแบบไม่ใช้ไฟฟ้านี้คือในสภาพแวดล้อมห้องคลีนรูมการผสมผสานระหว่างความสามารถในการแรงบิดสูงและคุณสมบัติทนทานต่อสนิมทำให้เหมาะอย่างยิ่งในการขับเคลื่อนภาระการส่งกำลังหนักในสภาพแวดล้อมที่สำคัญเช่นนี้
