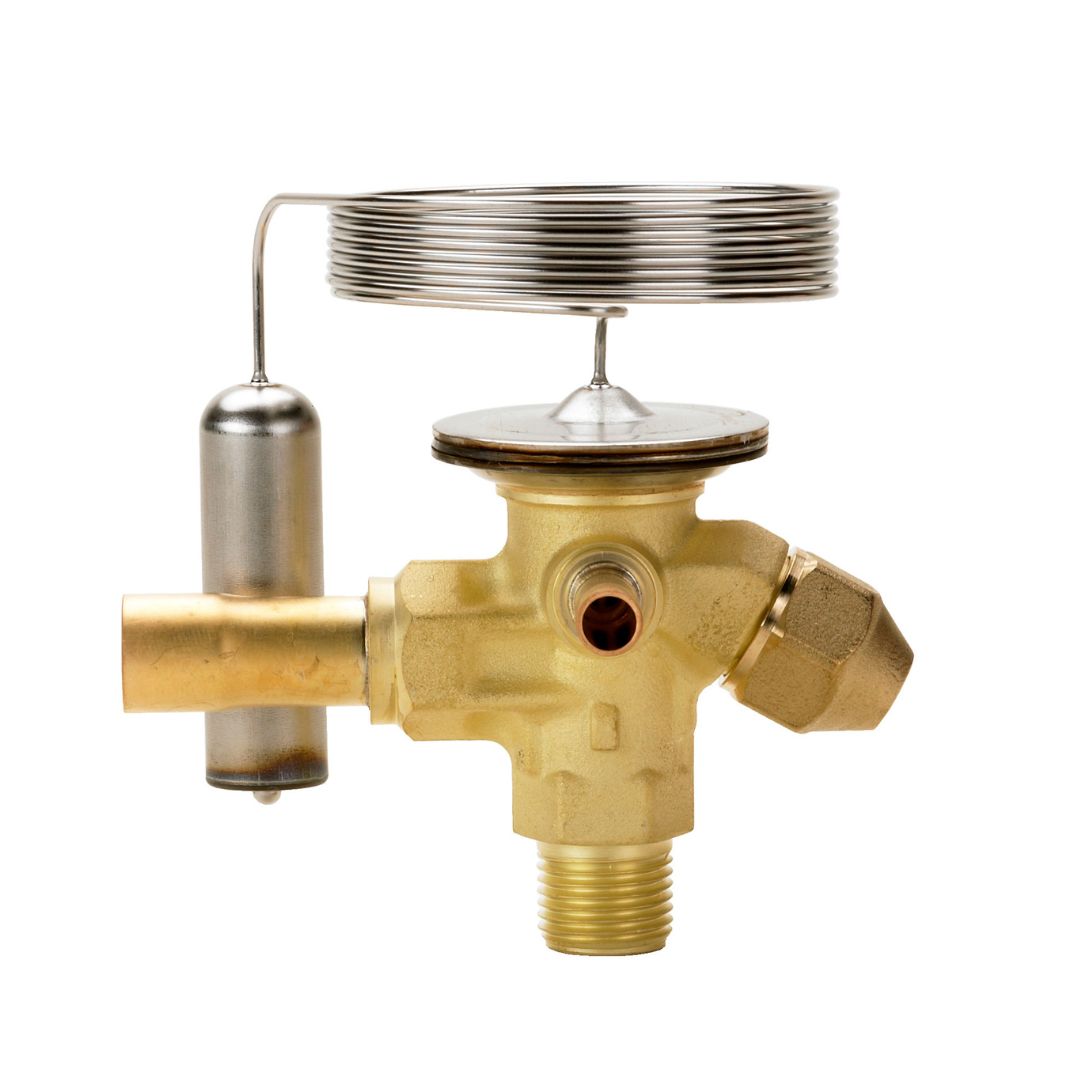

Thermostatic Expansion Valve Danfoss, TE 2, R407C Connection 3/8 x 1/2 Inch Code 068Z3446

Thermostatic Expansion Valve Danfoss, TE 2, R407C Connection 3/8 x 1/2 Inch Code 068Z3446 ตัววาล์วฉีดน้ำยาทำความเย็นอัจฉริยะรุ่นปรับแรงดันภายนอกภายใต้แบรนด์ผู้นำ Danfoss เหมาะสำหรับระบบเครื่องปรับอากาศที่ใช้น้ำยา R407C ด้วยขนาดเกลียว 3/8 x 1/2 นิ้ว โดดเด่นด้วยการประมวลผลอุณหภูมิที่รวดเร็ว ช่วยจัดสรรปริมาณน้ำยาเข้าคอยล์เย็นได้อย่างสมดุลที่สุด การออกแบบที่คำนึงถึงหลักพลศาสตร์ช่วยลดความสูญเสียในระบบและยืดระยะการบำรุงรักษาของคอมเพรสเซอร์ ทำให้การทำความเย็นนุ่มนวลและไม่กระชาก

คุณสมบัติ

• ชุดประกอบวาล์วขยายตัวแบบมีท่อปรับสมดุลแรงดันภายนอกพิกัด TE 2
• ออกแบบมาเพื่อรีดประสิทธิภาพของสารทำความเย็น R407C ให้สูงสุด
• ไซส์ข้อต่อแบบเกลียวเข้า 3/8 นิ้วและออก 1/2 นิ้วยึดจับได้แน่นหนา
• ตัวเลขรหัสสินค้า 068Z3446 ชี้แจงสเปคแรงดันสำหรับรุ่นนี้โดยเฉพาะ
• กระเปาะสเตนเลสแนบสนิทกับท่อดูดเพื่อการรับความร้อนที่ไวเป็นพิเศษ

ข้อมูลจำเพาะ

• ประเภทวาล์ว:วาล์วขยายตัว รุ่น TE 2 สำหรับระบบปรับอากาศและชิลเลอร์
• สารทำความเย็นที่รองรับ:R407C
• ขนาดท่อเชื่อมต่อ:ทางเข้า 3/8 นิ้ว Flare x ทางออก 1/2 นิ้ว Flare
• แรงดันทำงานสูงสุด:34 bar
• การปรับสมดุลแรงดัน:ต่อบาลานซ์ภายนอก 1/4 นิ้ว Flare เพื่อประสิทธิภาพสูงสุด

Gross weight	0.302 Kg
Net weight	0.281 Kg
Volume	0.56 Liter
EAN	5702422176763
Approval	EAC
LLC CDC TYSK
Body material	Brass
Capillary tube length [in]	59 in
Capillary tube length [mm]	1500 mm
Connection material	Brass
Copper
Direction	Angleway
Equalization connection type	Solder
Equalization size [in]	1/4 in
Flow direction	Bi-flow with orifice 01-05
Flow direction indicator	Embossed 1-way arrow
Fluid Group	2
Identical product	068Z3650
Inlet connection type	Flare
Inlet size [in]	3/8 in
Max. Working Pressure [bar]	34 bar
Max. Working Pressure [psig]	500 psig
Outlet connection type	Solder
Outlet size [in]	1/2 in
Packing format	Multi pack
Parts included	Bulb strap
Parts Program name	T2/TE2
PED category	Art. 4, par. 3
Pressure equalization	Externally equalized
Product accessories	TXV accessories
Product group	Expansion valves
Product Name Description	Thermostatic expansion valve
Quantity per packing format	20 pc
Rated cap. cond. Range N [IMP]	OS=10.8 ºF tcond=100 ºF tevap=40 ºF tliq=98 ºF
Rated cap. cond. Range N [SI]	OS=6K tcond=38 ºC tevap=4.4 ºC tliq=37 ºC
REACH Candidate List substances	Lead (CAS no. 7439-92-1)
Refrigerants	R407C
SCIP dossier no.	6450ee16-252d-49df-8f77-4136a47bb857
SCIP dossier product name	T2/TE2
Serviceable	TXV spare parts
Static Superheat (SS) [°C]	4 °C
Static Superheat (SS) [°F]	7.2 °F
Superheat setting	Adjustable
Temperature range [°C] [max]	10 °C
Temperature range [°C] [min]	-40 °C
Temperature range [°F] [max]	50 °F
Temperature range [°F] [min]	-40 °F
Type	TE 2

ข้อมูลทางเทคนิค

• รหัสสินค้าและรุ่น: 068Z3446 (วาล์วขยายตัวรุ่น TE 2 สำหรับ R407C)
• สารทำความเย็นที่รองรับ: R407C
• การท่อบาลานซ์แรงดัน: บาลานซ์ภายนอก (Externally Equalized) ต่อสายบาลานซ์ 1/4 นิ้ว Flare
• ขนาดท่อเชื่อมต่อและสายแคปปิลารี: ทางเข้า 3/8 นิ้ว Flare x ทางออก 1/2 นิ้ว Flare สาย Capillary ยาว 1.5 เมตร
• ช่วงอุณหภูมิการทำงานและแรงดัน: ช่วงอุณหภูมิ -40 °C ถึง +10 °C แรงดันการทำงานสูงสุด 34 bar เหมาะสำหรับเครื่องปรับอากาศแบบแพคเกจ

เอกสารข้อมูล

Thermostatic Expansion Valve Danfoss, TE 2, R407C Connection 3/8 x 1/2 Inch Code 068Z3446 Data Sheet
