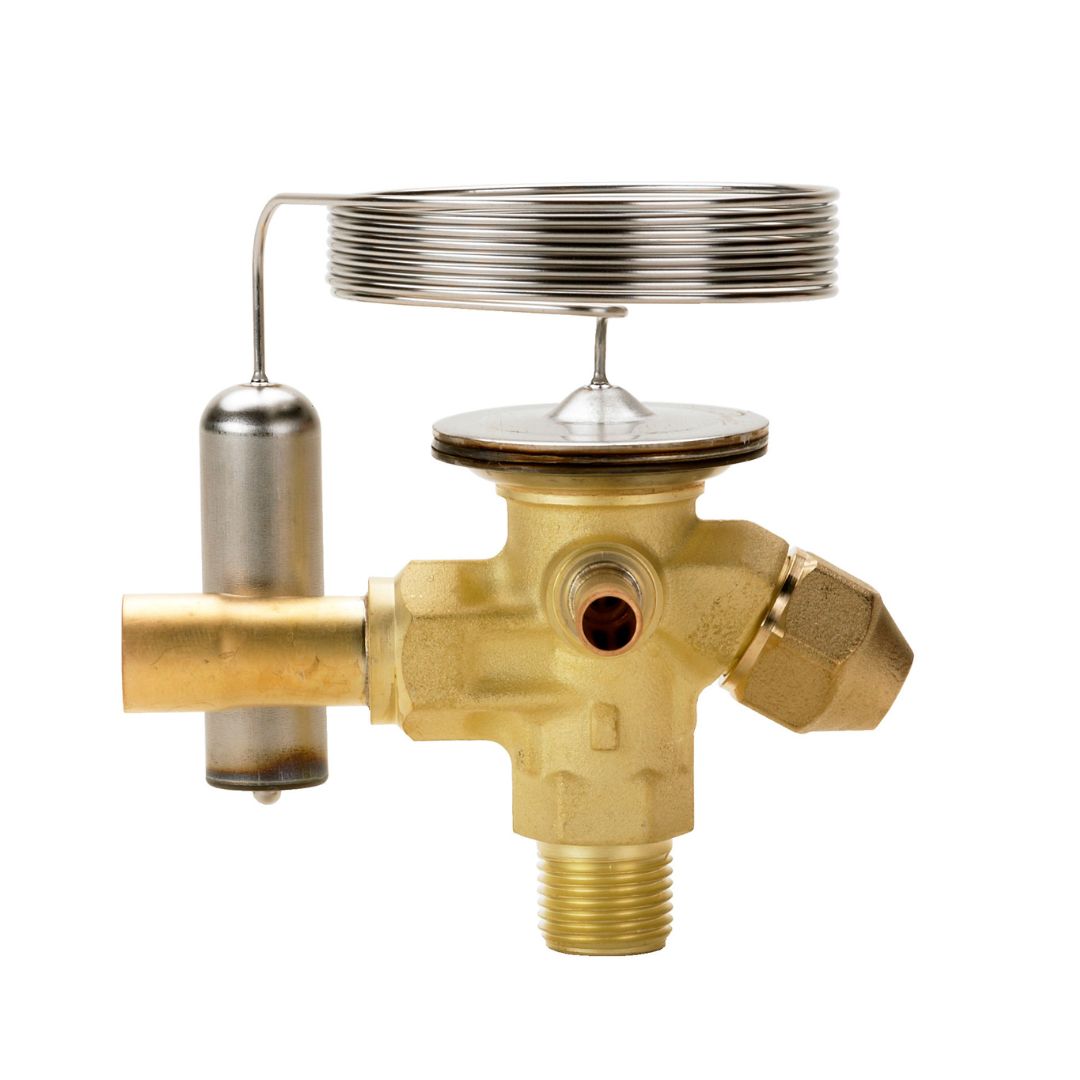

Thermostatic Expansion Valve Danfoss, TE 2, R22/R407C Connection 3/8 x 1/2 Inch Code 068Z3209

Thermostatic Expansion Valve Danfoss, TE 2, R22/R407C Connection 3/8 x 1/2 Inch Code 068Z3209 ชุดวาล์วฉีดน้ำยาเทอร์โมสแตติกพร้อมระบบ Equalization ภายนอกจากแบรนด์แม่เหล็กของวงการอย่าง Danfoss เหมาะเจาะกับระบบน้ำยา R22 และ R407C จุดต่อขนาด 3/8 x 1/2 นิ้ว ทำงานด้วยการตรวจวัดความร้อนจากหางกระเปาะเพื่อลดอาการจ่ายน้ำยาเกินความจำเป็น ช่วยเคลียร์ปัญหาท่อดูดเป็นน้ำแข็งและป้องกันไม่ให้ของเหลวปะปนกลับเข้าคอมเพรสเซอร์ เป็นเทคโนโลยีระดับโปรที่ช่างเครื่องทำความเย็นตัวจริงต้องมีไว้ใช้งาน

คุณสมบัติ

• ชุดวาล์วลดแรงดันครบเซ็ต TE 2 พร้อมระบบออริฟิสที่สามารถถอดสลับเบอร์ได้
• ครอบคลุมการทำงานร่วมกับน้ำยารุ่นเก่า R22 และน้ำยาทดแทนประเภท R407C
• จุดต่อประสานเข้าเกลียวไซส์ 3/8 x 1/2 นิ้วรับรองความทนทานต่อการสั่นสะเทือน
• สังเกตรหัสโค้ด 068Z3209 เพื่อความมั่นใจในชิ้นส่วนที่ประกอบมาครบถ้วน
• ตอบสนองไวต่อความร้อนที่เปลี่ยนแปลงทำให้อุณหภูมิห้องเย็นคงที่ตลอดเวลา

ข้อมูลจำเพาะ

• ประเภทวาล์ว:วาล์วขยายตัวทางความร้อน Danfoss รุ่น TE 2 (External Equalized)
• สารทำความเย็นที่รองรับ:R22 และ R407C
• ขนาดจุดเชื่อมต่อ:ทางเข้า 3/8 นิ้ว Flare x ทางออก 1/2 นิ้ว Flare
• จุดต่อท่อบาลานซ์:ขนาด 1/4 นิ้ว Flare
• แรงดันทำงานสูงสุด:34 bar (500 psig)

Gross weight	0.316 Kg
Net weight	0.294 Kg
Volume	0.49 Liter
EAN	5702422117261
Approval	EAC
LLC CDC TYSK
Body material	Brass
Capillary tube length [in]	59 in
Capillary tube length [mm]	1500 mm
Connection material	Brass
Direction	Angleway
Equalization connection type	Flare
Equalization size [in]	1/4 in
Flow direction	Bi-flow with orifice 01-05
Flow direction indicator	Embossed 1-way arrow
Fluid Group	2
Identical product	068Z3238
Inlet connection type	Flare
Inlet size [in]	3/8 in
Max. Working Pressure [bar]	34 bar
Max. Working Pressure [psig]	500 psig
Outlet connection type	Flare
Outlet size [in]	1/2 in
Packing format	Multi pack
Parts included	Bulb strap
Parts Program name	T2/TE2
PED category	Art. 4, par. 3
Pressure equalization	Externally equalized
Product accessories	TXV accessories
Product group	Expansion valves
Product Name Description	Thermostatic expansion valve
Quantity per packing format	20 pc
Rated cap. cond. Range N [IMP]	OS=10.8 ºFtcond=100 ºFtcond=100 ºFtevap=40 ºF
Rated cap. cond. Range N [SI]	OS=6Ktcond=38 ºCtevap=4.4 ºCtliq=37 ºC
REACH Candidate List substances	Lead (CAS no. 7439-92-1)
Refrigerants	R22/R407C
SCIP dossier no.	6450ee16-252d-49df-8f77-4136a47bb857
SCIP dossier product name	T2/TE2
Serviceable	TXV spare parts
Static Superheat (SS) [°C]	4 °C
Static Superheat (SS) [°F]	7.2 °F
Superheat setting	Adjustable
Temperature range [°C] [max]	10 °C
Temperature range [°C] [min]	-40 °C
Temperature range [°F] [max]	50 °F
Temperature range [°F] [min]	-40 °F
Type	TE 2

ข้อมูลทางเทคนิค

• รหัสสินค้าและรุ่น: 068Z3209 (วาล์วขยายตัวอุณหภูมิรุ่น TE 2)
• สารทำความเย็นที่รองรับ: R22 และ R407C Dual Refrigerant
• การท่อบาลานซ์แรงดัน: บาลานซ์ภายนอก External Equalization ขนาด 1/4 นิ้ว Flare
• ขนาดท่อเชื่อมต่อและสายแคปปิลารี: ทางเข้า 3/8 นิ้ว Flare x ทางออก 1/2 นิ้ว Flare สาย Capillary ยาว 1.5 เมตร
• ช่วงอุณหภูมิการทำงานและแรงดัน: ช่วงอุณหภูมิ Range N (-40 °C ถึง +10 °C) แรงดันการทำงานสูงสุด 34 bar (500 psig) สำหรับคอยล์เย็นทั่วไป

เอกสารข้อมูล

Thermostatic Expansion Valve Danfoss, TE 2, R22/R407C Connection 3/8 x 1/2 Inch Code 068Z3209 Data Sheet
