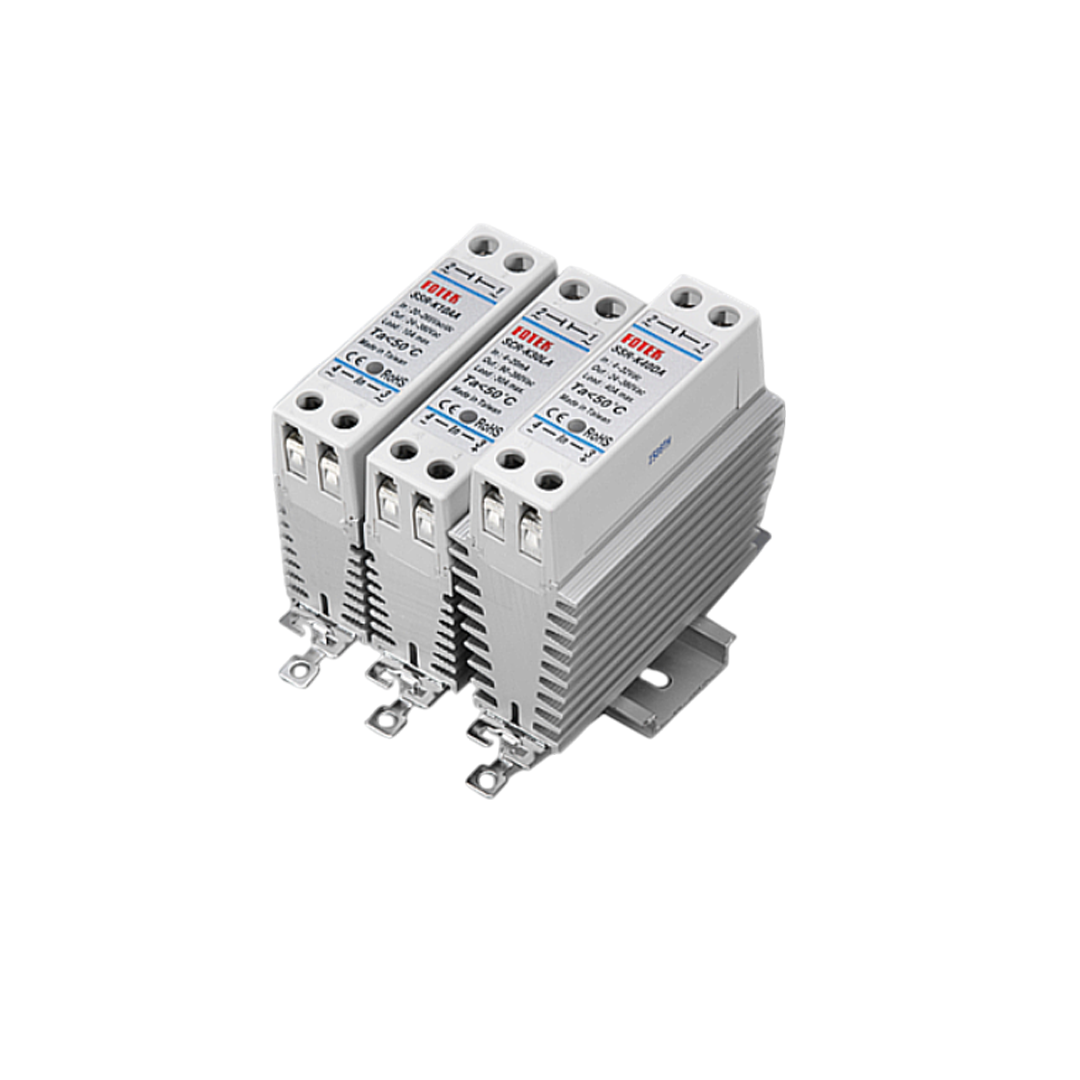

Solid State Module (SSR) FOTEK SSR-K10AA Standard Type AC to AC

คุณสมบัติ

• FOTEK SSR – Standard Type AC to AC เป็นโซลิดสเตตรีเลย์ที่ควบคุมการทำงานของ โหลดไฟฟ้ากระแสสลับ (AC) ด้วยสัญญาณควบคุมที่เป็น ไฟฟ้ากระแสสลับ (AC) เช่น 220V หรือ 380V AC
• ใช้ระบบ Zero Cross Turn-On เพื่อช่วยให้การเปิดและปิดโหลดเกิดขึ้นในจุดที่แรงดัน AC เป็นศูนย์ ซึ่งช่วยลดกระแสกระชากและเพิ่มอายุการใช้งานของอุปกรณ์
• เหมาะสำหรับการควบคุมโหลดไฟฟ้า AC ที่ไม่ต้องการสวิตช์กลไก เช่น ฮีตเตอร์, มอเตอร์, หลอดไฟฟ้า และอื่นๆ

คุณสมบัติ

• ควรติดตั้ง บนแผ่นระบายความร้อน (Heatsink) สำหรับกระแสสูง (10A ขึ้นไป) เพื่อช่วยถ่ายเทความร้อน
• ควรเว้นพื้นที่รอบตัว SSR ให้สามารถระบายความร้อนได้ดี
• ใช้ ซิลิโคน (thermal paste) ระหว่าง SSR และ Heatsink เพื่อเพิ่มประสิทธิภาพการถ่ายเทความร้อน
• ขั้วควบคุม (Control Input):
• ขั้ว A1 ต่อกับสัญญาณควบคุม AC (เช่น จาก PLC, Timer, หรือรีเลย์ที่ให้สัญญาณ AC)
• ขั้ว A2 ต่อกับกราวด์ (Neutral) ของวงจรควบคุม
• ขั้วโหลด (Load Output):
• ขั้ว T1 ต่อกับ AC Line (L)
• ขั้ว T2 ต่อกับ โหลด → แล้วจึงต่อไปยัง AC Neutral (N) หรือ สาย L2 สำหรับระบบ 3 เฟส

การใช้งาน

• เหมาะสำหรับการควบคุมโหลด AC โดยใช้สัญญาณควบคุมจาก AC เช่น:
• ฮีตเตอร์ไฟฟ้า สำหรับอุตสาหกรรม เช่น เตาอบ
• หลอดไฟ ในระบบควบคุมแสงสว่างอัตโนมัติ
• มอเตอร์ ในระบบอัตโนมัติ, สายพานลำเลียง, พัดลม
• ระบบทำความเย็น (Chillers, Freezers)
• การใช้งานใน PLC หรือ อุปกรณ์ควบคุมอัตโนมัติ ที่ให้สัญญาณควบคุม AC

ข้อมูลเทคนิค
