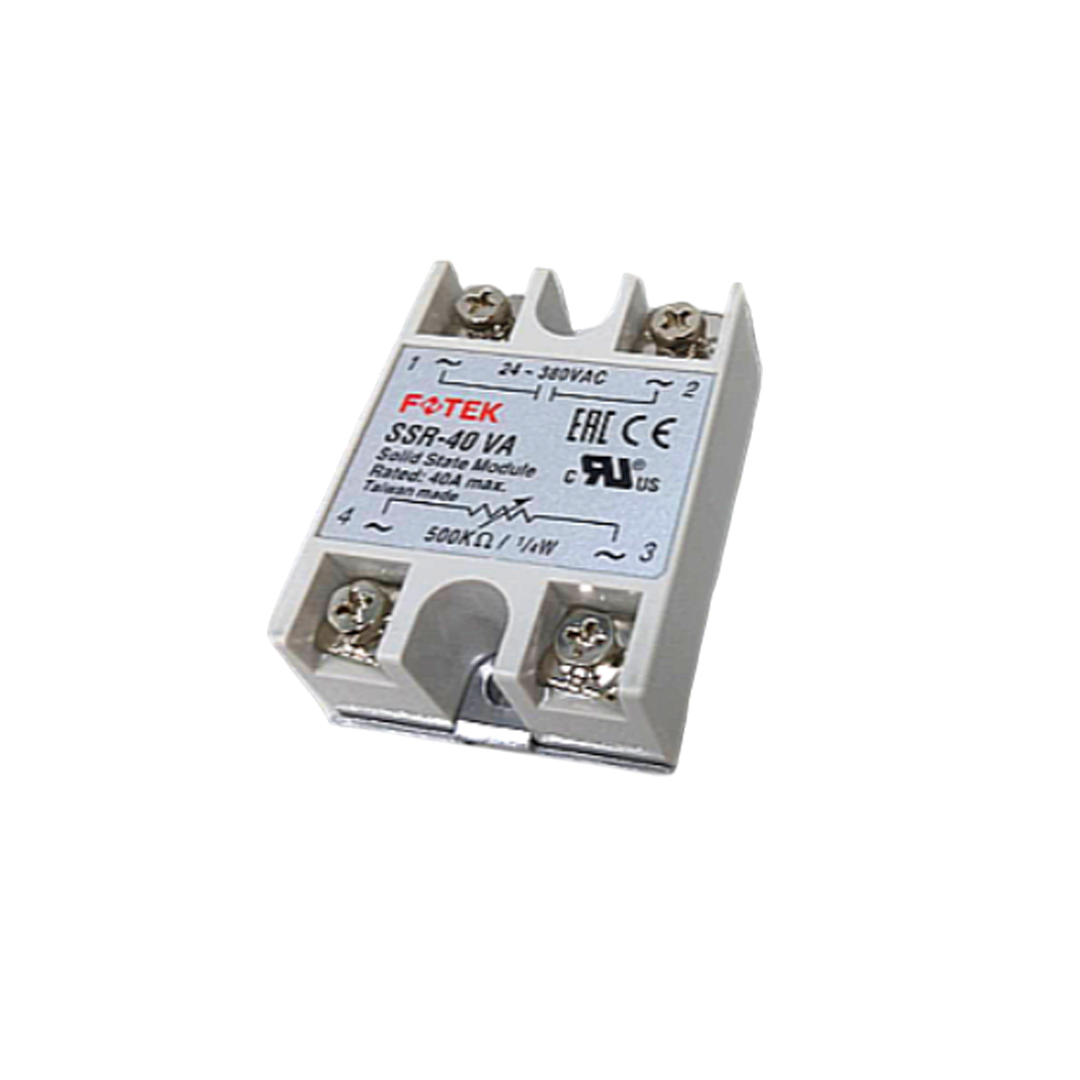

Solid State Module (SSR) FOTEK SSR-50VA Standard Type-Variable Resistor to AC

FOTEK Solid State Module (SSR) – Standard Type: Variable Resistor to AC

• หมายถึง SSR ที่ควบคุมด้วยสัญญาณจากตัวต้านทานปรับค่า (เช่น VR หรือ Potentiometer) ซึ่งสามารถนำไปใช้ควบคุมโหลด AC โดยอาศัยการควบคุมแรงดันหรือความต้านทานที่เปลี่ยนแปลงจาก VR เพื่อควบคุมการทำงานของ SSR (เช่นควบคุมกำลังไฟให้โหลดแบบ Analog)
• ประเภท: SSR – ควบคุมด้วยตัวต้านทานแปรค่า (Variable Resistor)
• Input Control: สัญญาณจาก VR หรือความต้านทาน (เช่น 1KΩ, 10KΩ)
• Output: AC เช่น 24–480VAC
• Load Current: 10A, 25A, 40A (ตามรุ่น)
• การควบคุม: รูปแบบ Phase Angle หรือ Zero Cross ขึ้นอยู่กับรุ่น
• ใช้ได้กับโหลดแบบ resistive (ฮีตเตอร์) หรือ บาง inductive (พัดลม, มอเตอร์)
• มีการแยกวงจรควบคุมและวงจรโหลดด้วย Opto-Isolator

การติดตั้ง

• ตรวจสอบใน datasheet ของรุ่น SSR ว่ารองรับ VR ค่าใด (เช่น 10KΩ Linear)
• ค่าความต้านทานจะถูกแปลงเป็นสัญญาณควบคุมภายใน SSR
• ค่า VR ต่ำ → โหลดทำงานน้อย, ค่า VR สูง → โหลดทำงานมาก
• ขั้วของ VR จะต่อเข้ากับขั้วควบคุมของ SSR (บางรุ่นมี 3 ขั้ว เช่น Vcc / Ctrl / GND)
• หากใช้ VR แบบ 3 ขา → ต่อแบบ แบ่งแรงดัน (voltage divider) เพื่อควบคุมระดับกำลัง
• หาก SSR รองรับแค่ 2 ขา → ต่อแบบ ค่าความต้านทานระหว่าง 2 จุด
• ต่อสาย Line (L) จากแหล่งจ่ายไฟ AC → ผ่าน SSR → ไปยังโหลด
• สาย Neutral (N) ต่อไปยังโหลดโดยตรง
• SSR จะควบคุมการส่งผ่านพลังงาน AC ไปยังโหลด โดยปรับตามสัญญาณจาก VR
• SSR ควบคุมโหลดแบบปรับกำลัง → ทำงานแบบ Phase Control → เกิดความร้อนสูง
• ควรติดตั้งบน แผ่นระบายความร้อน พร้อม thermal paste
• โหลดเกิน 10A ควรมีพัดลมช่วยระบายอากาศ

การใช้งาน

• หมุน VR → ค่าความต้านทานเปลี่ยน → SSR จะปรับระดับกำลังที่ส่งไปยังโหลด AC
• ใช้ควบคุมความร้อน, พัดลม, หลอดไส้, หรือระบบที่ต้องการ ควบคุมกำลังแบบแอนะล็อก
