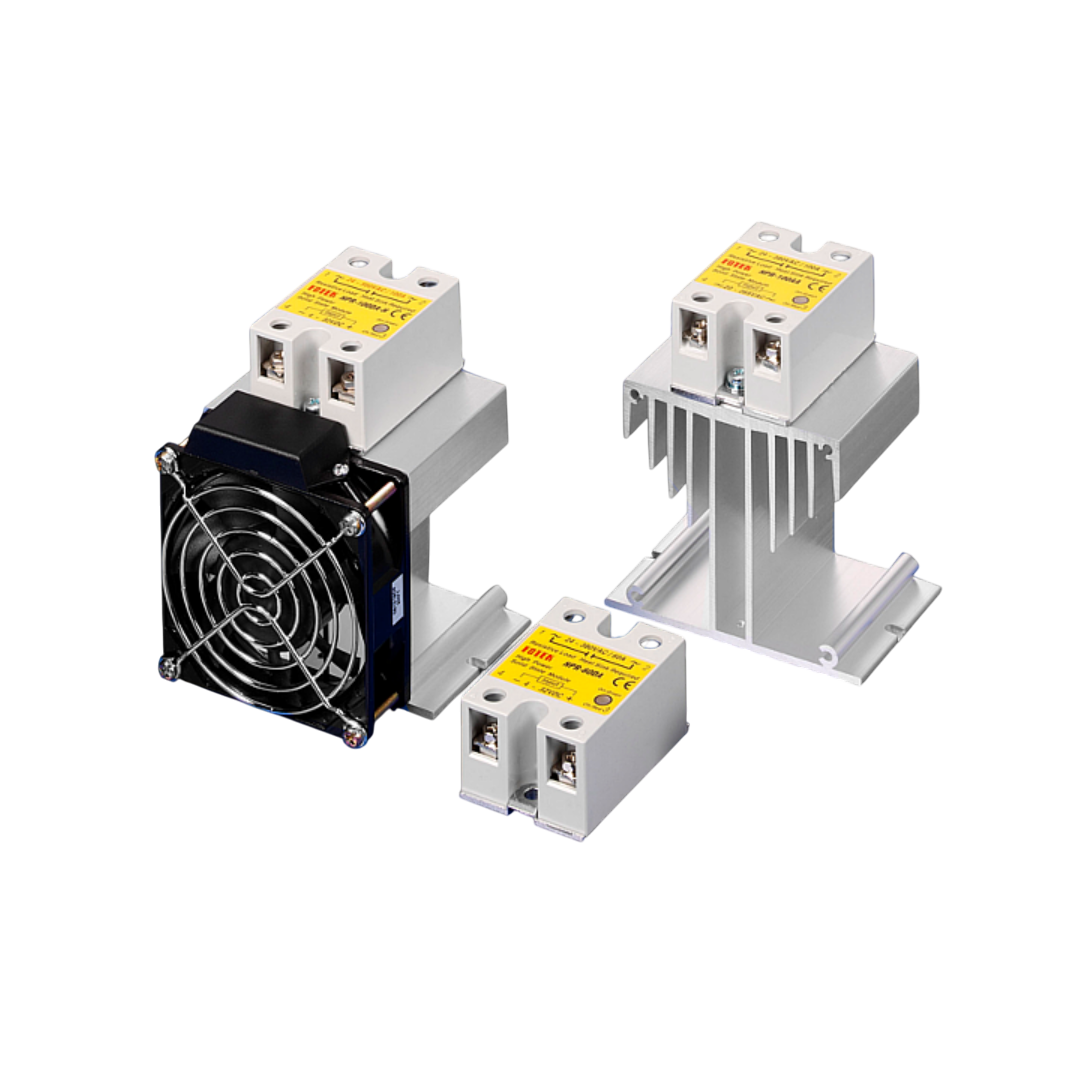

Solid State Module (SSR) FOTEK HPR-100AA Standard Type AC to AC

คุณสมบัติ

• FOTEK SSR – Standard Type AC to AC เป็นโซลิดสเตตรีเลย์ที่ใช้ สัญญาณควบคุมไฟฟ้ากระแสสลับ (AC) เพื่อควบคุมโหลดไฟฟ้ากระแสสลับ (AC Load)
• ออกแบบมาให้ ควบคุมอุปกรณ์โหลด AC โดยใช้สัญญาณควบคุมจาก AC เช่น 90–280VAC
• ใช้งานง่าย ทนทาน ไม่มีส่วนเคลื่อนไหว จึงไม่มีการสึกหรอ

การติดตั้ง

• ติดตั้งบน Heatsink ที่เหมาะสมกับขนาดกระแสที่รองรับ (แนะนำ Heatsink ทุกรุ่นตั้งแต่ 10A ขึ้นไป)
• ควรเว้นพื้นที่รอบ SSR ให้มีการระบายอากาศได้ดี
• ใช้ thermal paste ระหว่าง SSR กับ Heatsink เพื่อเพิ่มประสิทธิภาพการถ่ายเทความร้อน
• ขั้วควบคุม (AC Input Control):
• ขั้วควบคุมของ SSR ต่อกับ แรงดัน AC ควบคุม จากสวิตช์, รีเลย์, หรือ PLC ที่ให้สัญญาณ AC (90–280VAC)
• เมื่อมีแรงดันที่ขั้วควบคุม SSR จะ “เปิด” วงจรโหลด
• ขั้วโหลด (AC Output):
• ขั้วหนึ่งต่อกับ AC Line (L)
• อีกขั้วต่อกับ โหลด แล้วต่อไปยัง AC Neutral (N) หรือสาย L2

การใช้งาน

• ใช้ควบคุมโหลด AC โดยใช้สัญญาณควบคุมที่เป็น ไฟ AC
• โหลดที่เหมาะสม:
• ฮีตเตอร์
• หลอดไฟฟ้ากำลัง
• Solenoid Valve
• พัดลม, มอเตอร์ AC ขนาดเล็ก (แบบต้านทาน ไม่ใช่ Induction Load โดยตรง)
• สัญญาณควบคุมมักมาจาก:
• รีเลย์แบบ AC
• PLC ที่ให้เอาต์พุต AC
• AC Timer, Thermostat

ข้อมูลเทคนิค
