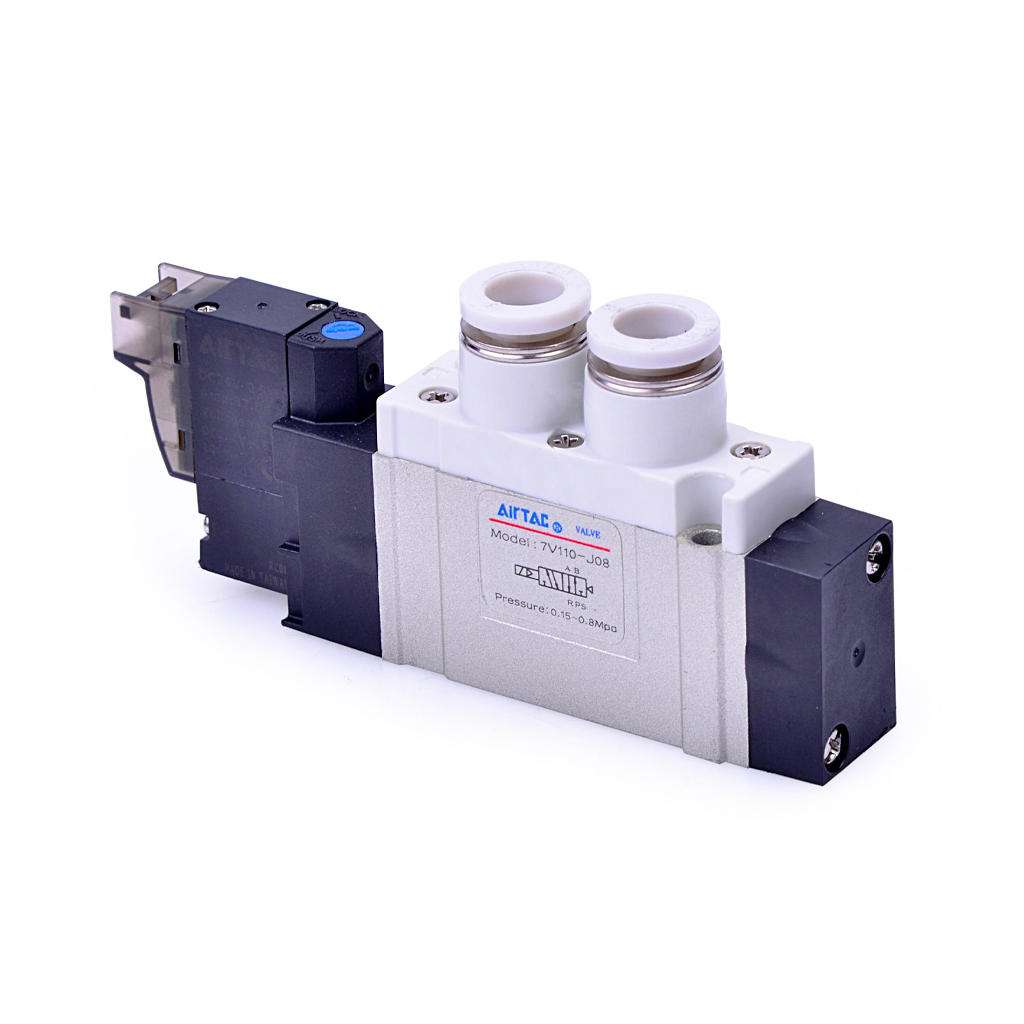

Solenoid Valve AIRTAC 7V22008B050

ออกแบบระบบลมให้มีประสิทธิภาพสูงสุดด้วย Solenoid Valve AIRTAC 7V22008B050 ที่รวมเอาความทนทานและความแม่นยำไว้ด้วยกัน สินค้าจาก AIRTAC รุ่นนี้มีอัตราการไหลเวียนของลมที่สม่ำเสมอ ช่วยให้การเคลื่อนที่ของกระบอกสูบหรือแอคชูเอเตอร์เป็นไปอย่างนุ่มนวล การเลือกใช้วัสดุโลหะผสมน้ำหนักเบาแต่แข็งแรงช่วยลดน้ำหนักรวมของแผงวาล์ว การบำรุงรักษาง่ายดายด้วยโครงสร้างที่สามารถถอดประกอบได้รวดเร็ว ตอบโจทย์งานอุตสาหกรรมยุคใหม่

คุณสมบัติ

• วาล์วชนิด 5/2 ทาง คอยล์คู่ (Double Solenoid) จำสถานะตำแหน่งล่าสุดได้เมื่อตัดไฟ
• ใช้กระแสไฟฟ้าควบคุม DC24V ลดความร้อนสะสมของระบบคอยล์ได้อย่างมีนัยสำคัญ
• เกลียวท่อลมขนาด 1/4" รองรับอัตราการไหลเวียนของลมได้เพียงพอต่อกระบอกสูบขนาดกลาง
• มาพร้อมสายไฟยาว 50 ซม. ยืดหยุ่นในการจัดเก็บสายเข้าท่อกระดูกงู (Cable drag chain)
• แผงวงจรภายในคอยล์มีกลไกป้องกันแรงดันไฟย้อนกลับ ช่วยถนอม PLC ของระบบควบคุม

ข้อมูลจำเพาะ

• ประเภทวาล์วลม: 5/2 ทาง ทำงานแบบ Double Solenoid (คอยล์คู่)
• ขนาดรูเกลียว: 1/4 นิ้ว
• กำลังไฟที่ต้องการ: DC24V
• ระบบสายไฟ: ความยาวสายไฟ 0.5 เมตร
• จุดเด่น: รักษาสถานะทิศทางลมได้คงที่โดยไม่ต้องจ่ายไฟค้างไว้ (Memory Function)

Model\Item	A	B	BA	BB	BC	C	P	PA	PB	Q	QA	QB	T	TA	TB	R	RA	RB	RC	S	SA	SB	SC
7V0520M5	101.5	30.5	18.5	23	23.5	10	M5X0.8	50.5	1	M5X0.8	19	41	M5X0.8	45.5	10.5	2.1	21.4	12	8.6	M3X0.5dp3	9.5	17.8	4
7V0520J04					32.5		Oval			Oval			Φ4(tube)							-	-	-	-
7V12006	120.5	32	23	29	32.5	15	1/8"	60.5	1.6	1/8"	27.2	46.5	1/8"	52	16.2	3.2	36	14.5	11.6	M3X0.5dp3	23.5	48.5	16.5
7V120J04					38.2		Oval			Oval			Φ4(tube)							-	-	-	-
7V120J06					40								Φ6(tube)
7V120J08					41.5								Φ8(tube)
7V22008	134	33.5	28	34	40.5	18	1/4"	67	3	1/8"	36	49	1/4"	57	20	4.3	42	18	13.6	M4X0.7dp5	20	57	7
7V220J08					46.5		Oval			Oval			Φ8(tube)							-	-	-	-
7V22008J10					49								Φ10(tube)
7V32010	167	46	-	-	46	23.5	3/8"	83.5	0.5	1/4"	50	58.5	3/8"	67	33.5	3.2	64	51.5	18.4	Φ4.3	25	71	8

ข้อมูลทางเทคนิค

• สเปคการทำงาน: 5/2 ทาง ควบคุมด้วยคอยล์คู่ (Double Solenoid) ซีรีส์ 7V200
• ขนาดจุดเชื่อมต่อ: 1/4 นิ้ว สำหรับวงจรนิวเมติกส์ที่ต้องการความแน่นอนสูง
• ภาคไฟฟ้า: ใช้แรงดันไฟ DC24V (B) นำสัญญาณด้วยสายไฟยาว 0.5 ม. (050)
• กลไกสลับทิศทาง: รักษาสถานะตำแหน่งสปูลไว้จนกว่าจะมีการจ่ายไฟเข้าคอยล์อีกฝั่ง
• ประโยชน์: ไม่ต้องใช้กระแสไฟเลี้ยงตลอดเวลา ประหยัดพลังงานเมื่อเทียบกับรุ่นสปริงดันกลับ

เอกสารข้อมูล

Solenoid Valve AIRTAC 7V22008B050 Data Sheet
